Instala LEDs en el pedal de tu amplificador. (9 / 10 paso)

Paso 9: Paso 9: Instalar el circuito.

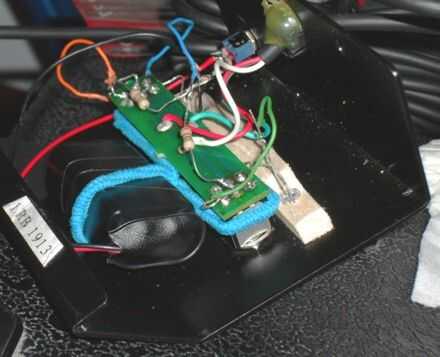

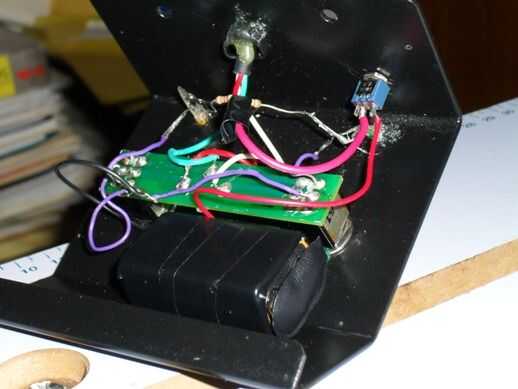

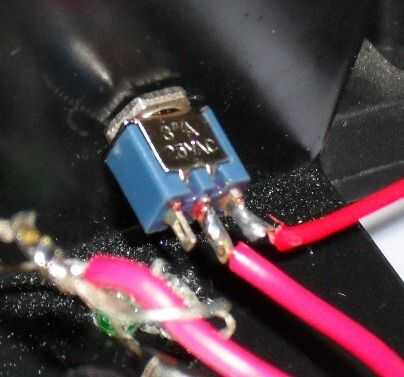

Una vez el circuito ha sido probado exitosamente es hora de ponerlo dentro de la carcasa. Comienza por los interruptores: de el primero encendido/apagado, luego los otros. Aprieta sus tuercas con cuidado y asegúrate de los cables no se toquen entre sí. Recomiendo usar aislante termoencogible o cinta eléctrica aislante.

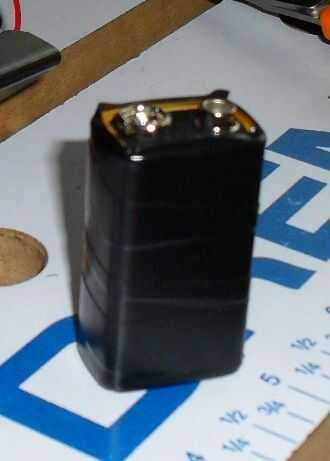

Al momento de colocar la batería, es importante recordar que va a estar un buen tiempo metida allí, así que ten cuidado con este paso final. Es deseable envolver la batería en cinta aislante (como yo lo hice) o en espuma para evitar el contacto con los otros componentes, causando un corto circuito. Asimismo, es bueno asegurarla para que no se mueva al sacudir el pedal. Yo usé una liga para cabello, pues al estar envuelta en tela se evita la goma reaccione con alguna pieza plástica.

Una vez todo esté ajustado, prueba el funcionamiento antes de cerrar la carcasa. Cuando todo esté bien, cierra todo ¡y disfruta de tu nuevo pedal con indicadores LEDs!
