Insecto social: bluetooth baile robot (3 / 6 paso)

Paso 3: Hacer el cuerpo de error - 1

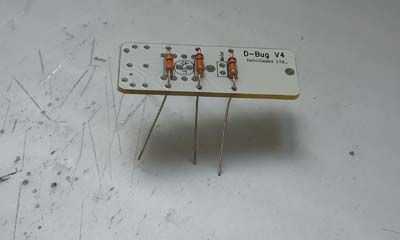

Conectar 3 resistencias a la placa del cuerpo. Piernas de su error.

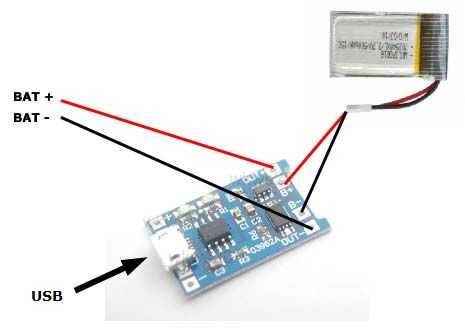

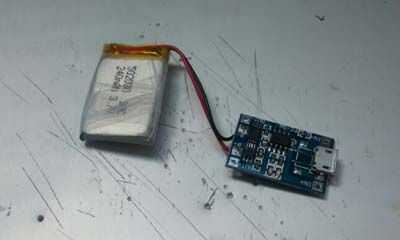

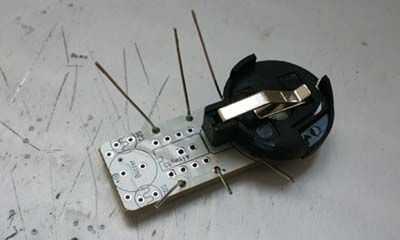

Localizar para pilas de moneda en el lado opuesto. Si está utilizando baterías de LiPo, conectarse batería LiPo BATT-agujero BATT + del módulo cargador. Y en la misma posición.

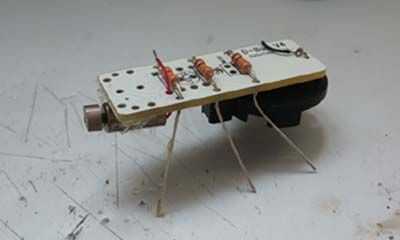

Motor de la vibración es el responsable del error. Antes de adjuntarlo, ampliar (+), línea (-) el tiempo suficiente.

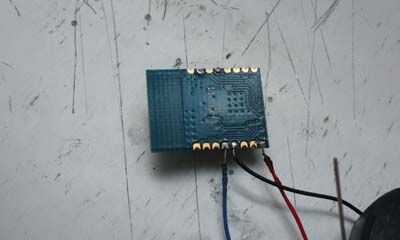

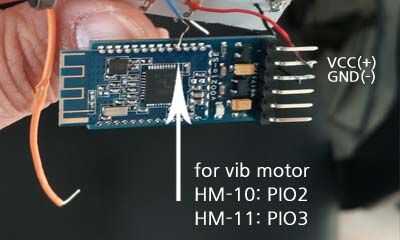

Aquí es otra etapa difícil. Usted tiene que soldar 3 cables al módulo de BLE. Si no usas breakout Junta que tienes que hacer la soldadura precisa. De todos modos necesita 3 cables a - VCC, GND, PIO2 (o PIO3 en el HM-11).

PIO2(PIO3) se controlará desde el teléfono. Y este line,PIO2(PIO3), controla el motor de la vibración con transistor.
