Inicio hecho 4 x 4 x 4 LED Cube con pantalla LCD de (3 / 4 paso)

Paso 3:

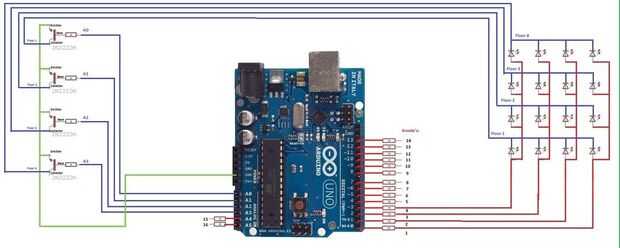

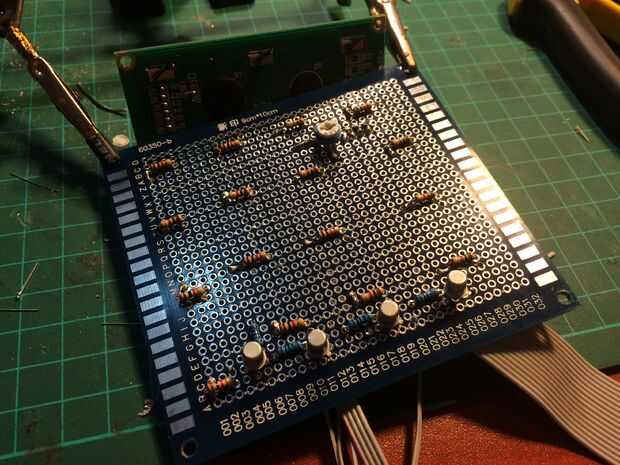

1. el cubo L.E.D USA, los 4 pisos como cátodo -V(azul en la imagen) y 16 columnas + ánodo V(rojo en la imagen). Necesita 16 transistores. Cada transistor está conectado a una columna. Y entre ~ 50 ohmios a ohmios ~ 100

-Visualización de las líneas azules -V (cátodo) y las líneas rojas como + V (ánodo).

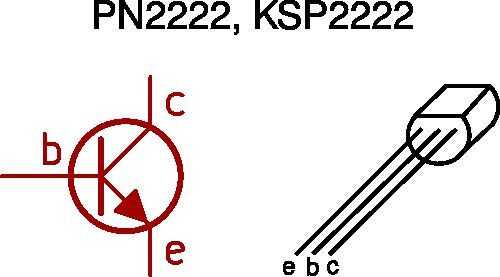

-2n222a es un transistor. Es un componente eléctrico que puede ser utilizado como un interruptor, tiene tres patas. una pierna es "de entrada", una pierna es «salida», las tercera pierna controles y si la entrada sale o no. (El colector tiene que obtener el + V y el emisor va a tierra)

Enlace de donde lo obtuve de: http://www.ebay.com/itm/20-x-2N2222A-2N2222-NPN-Tr...
