Inicio de automatización (o Robot mayordomo llamado Geoffrey) - controlado por iPhone, basado en arduino (3 / 12 paso)

Paso 3: Conectar el mando a distancia para el arduino

Ahora tenemos tres cables a la tarjeta expuesta de la soldadura. Un 5V, una tierra y control de datos. Los 5V y la tierra van a los lados apropiados de soporte de la batería (el lado con el muelle más grande es el lado de la tierra y el lado más pequeño es el lado de 5V).

Estaba inicialmente preocupado por perder gama si he usado una fuente de 5V en vez de la 12V batería para que fue diseñada pero no he encontrado esto para ser un problema. Si usted decide usar una fuente de alimentación separada, asegúrese de conectar la fuente de alimentación de tierra con el conector de tierra de arduino más no funcionará la conexión de datos (ambos necesitan la misma referencia 0V)

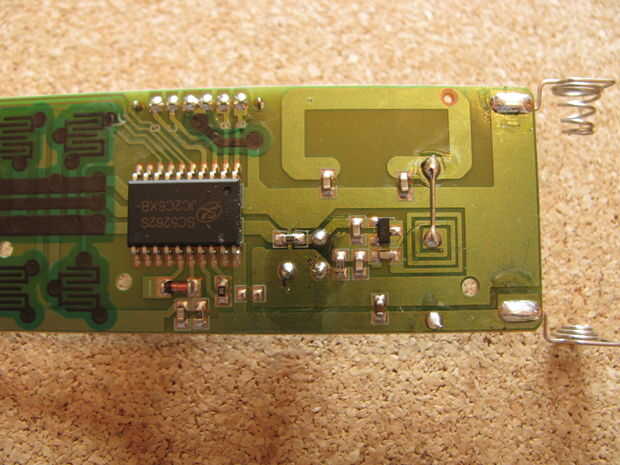

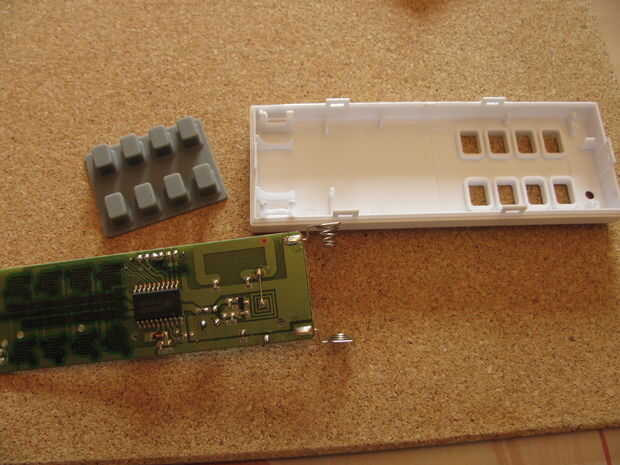

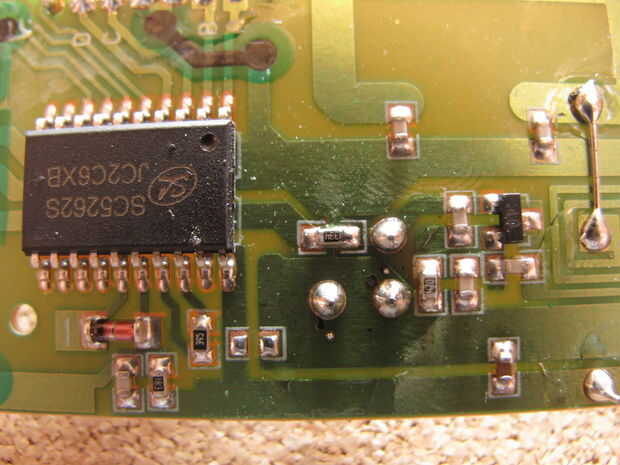

El cable de datos debe ser conectado al pin de duda de la viruta (ver fotos). Hay una resistencia que tiene un lado conectado directamente a la duda del perno (ver fotos). Me pareció mucho más fácil soldar mi cable de comunicaciones con esto que a la viruta sí mismo. No importa que el perno en el arduino entra siempre que cambie el código en consecuencia. Yo pin 10 y como tal es lo que tendrá el código por defecto.

¡ Felicidades! Ahora está conectado arduino.
