Inicio de automatización (o Robot mayordomo llamado Geoffrey) - controlado por iPhone, basado en arduino (12 / 12 paso)

Paso 12: Cableado para arduino

Necesita soldadura algunos cables al módulo RTC usted mismo en cuyo caso los que vamos a necesitar son Vc ++, tierra, SCL y SDA.

El cable de comunicaciones que soldar a la RF remota tendrá que ser conectado a un solo pin digital de arduino. Esto se especifica en el código (la cuarta cosa definida en configuración de vacío). Si no han cambiado este bit del código entonces va estar esperando pin 10.

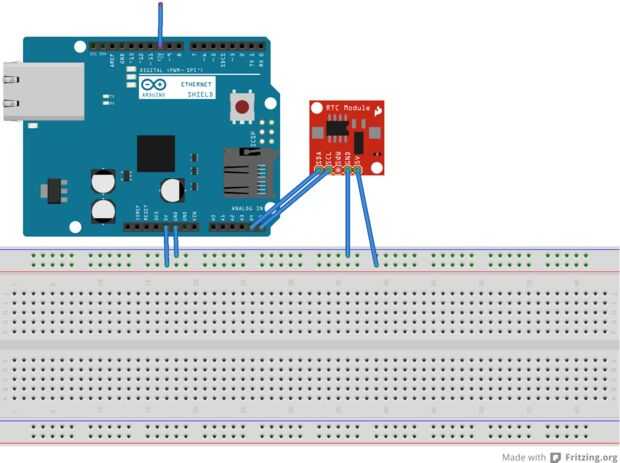

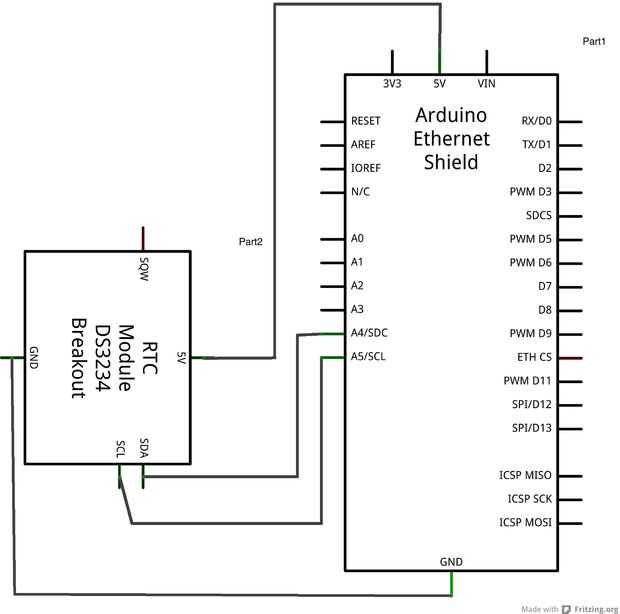

Se necesita conectar el V ++ (o 5V) del módulo RTC y el lado positivo de la RF remoto al pin de 5V de arduino (uso protoboard para esto). Los cables de tierra en el módulo RTC y el mando a distancia deben conectarse al conector de tierra de arduino. A continuación, conecte el SDA y SCL a A5 A4.

A continuación sólo asegúrese de que el escudo de ethernet está conectado y conectado a tu router. Finalmente, enchufe el cable USB para arduino y la toma de corriente al adaptador USB y lejos que vaya.

Boom! Ahora está listo para usar el teléfono para controlar tu casa!

Si te ha gustado este instructable entonces no dude en votar por ella en uno o más de las competiciones para que he entrado. Me encantaría poder seguir ampliando las capacidades de Geoffrey.

Si yo fuera a ganar el concurso de Arduino sería capaz de incluir el módulo GPS que le atribuyo a mi bici que me permita obtener Geoffrey para encender las luces exteriores cuando estaba cerca y poner el hervidor cuando estoy a la distancia adecuada. Mediante la pcDuino y la frambuesa Pi sería capaz a Geoffrey para controlar todos los medios de mi demasiado (que no quiere ser capaz de que Geoffrey sepan que usted es traer alguien especial y para que él encender el jazz suave, iluminación tenue y un video de lazo de fuego jugando en el televisor?)

Si gané el concurso Control remoto espero para tratar de activar el ar de Parrot. Drone 2.0 en un dispositivo de entrega automática de aire cerveza y aumentar Geoffrey con la capacidad de dar me una cerveza cuando se le preguntó (tenía impresión 3D alguna manera de fácilmente, agarrar la cerveza y luego la aumente con algo como esto: http://kck.st/13nWTV3 para identificar la cerveza). Obviamente, sería publicar un instructable en esto también! Quiero usarlo para hacer unos videos impresionantes (es una de esas cosas que he buscado por años pero nunca pudo justificar la compra). El 7 de Nexus me permiten darle Geoffrey codificación para sistemas Android un tiro. Con la flexibilidad adicional que ofrece un sistema Android que sería capaz de hacer cosas mucho más interesantes con Geoffrey (y luego produciría algún código para todos aquellos que quieran utilizar en sus dispositivos androides). También significaría que tendría otra superficie de control que sería bastante impresionante!

Si yo fuera a ganar el concurso de proyectos de fin de semana sería capaz de tomar fotos mucho mejor para mi instructables (probablemente notó que el ajuste de macro en mi cámara actual no es realmente hasta cero para este tipo de cosas). El vale de herramientas de Zoro me permitiría comprar más herramientas y mejor lo que podría hacer aún más proyectos en el futuro! La Nexus 7 también me permitiría hacer todas las cosas de Android que ya he mencionado.

Gracias por leerme y espero que disfruten haciendo su propio mayordomo Robot! Dude me mensaje o enviar un comentario si tienes alguna pregunta!
