Ingeniería inversa en vivo (8 / 14 paso)

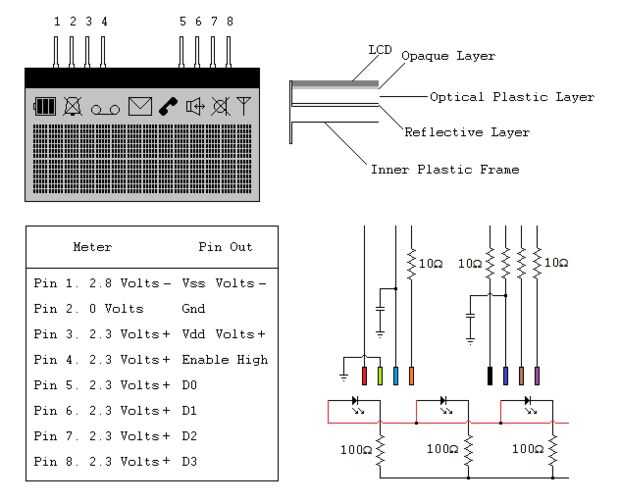

Paso 8: asignacion de terminales

Pin 1. VSS
Pin 2. Toma de tierra

PIN 3. VDD

Pin 4. Permiten

Pin 5. D0

PIN 6. D1

PIN 7. D2

Pin 8. D3

Ahí tenéis una hoja de datos mínima para un desconocido que COG LCD conectado a ICs desconocidos con un esquema de conexión básica usando Live ingeniería inversa.
