Indicador de fusible quemado (2 / 6 paso)

Paso 2: Prepare la fuente de alimentación.

Desconecte y retire la parte superior de la fuente de alimentación. Escenas que me olvide de tomar las fotos del desarme que le daré una pequeña explicación del funcionamiento de mi fuente y diagrama de lo que estoy trabajando de.

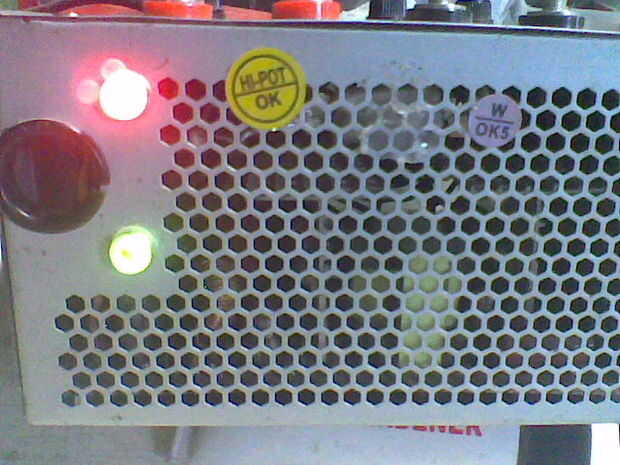

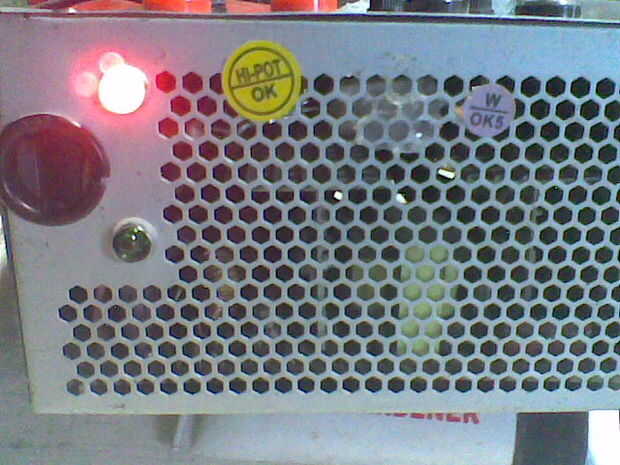

Para la operación de suministro de energía el LED rojo indica la toma de corriente conectado y en. El LED verde indica el suministro y abastecimiento de energía.

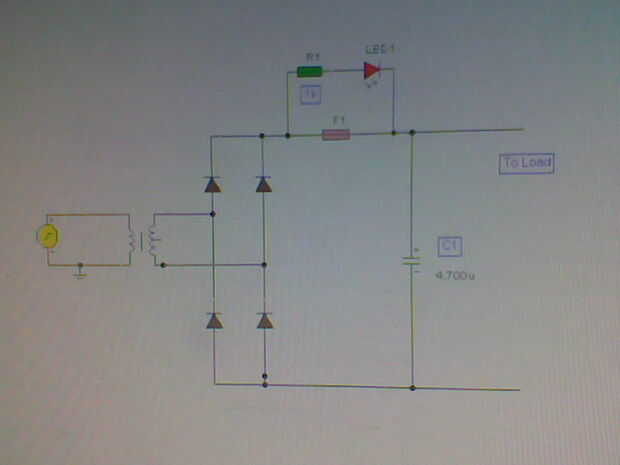

Muestra en el diagrama el fusible, la resistencia y el LED y cómo se colocan. Es la porción principal que nos interesa de este diagrama.

Diagrama es de aquí.   http://wiringschematics.net/blown-Fuse-Indicator-Circuit.html
