Indicador de fusible quemado (4 / 6 paso)

Paso 4: Montar el LED

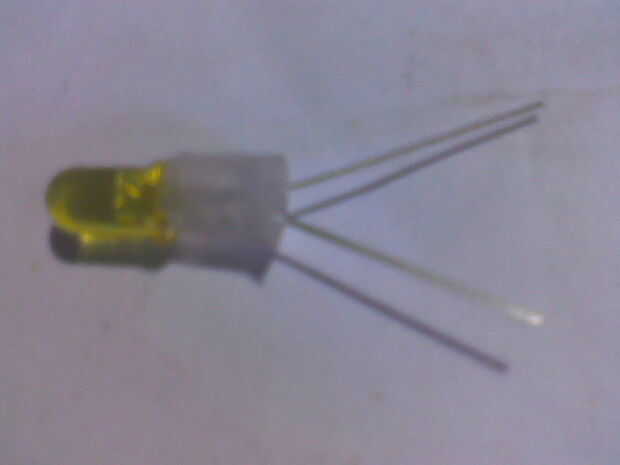

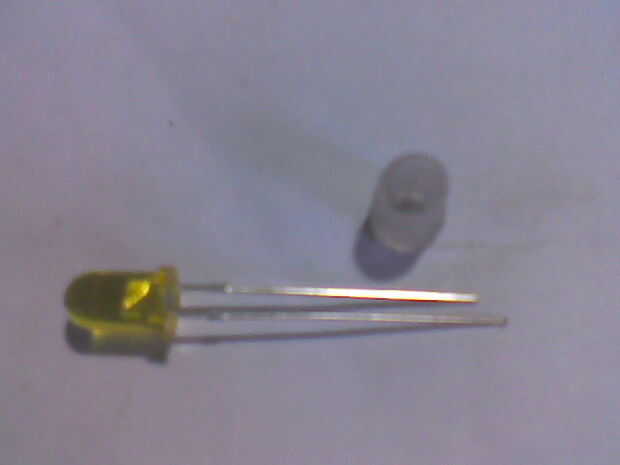

Tomar el LED, el color de tu agrado. Elegí amarillo para este indicador. Asegúrese e instale al soporte de LED plástico antes que la soldadura.

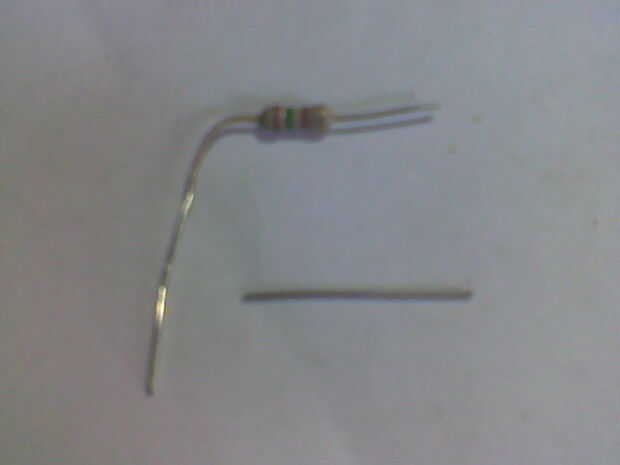

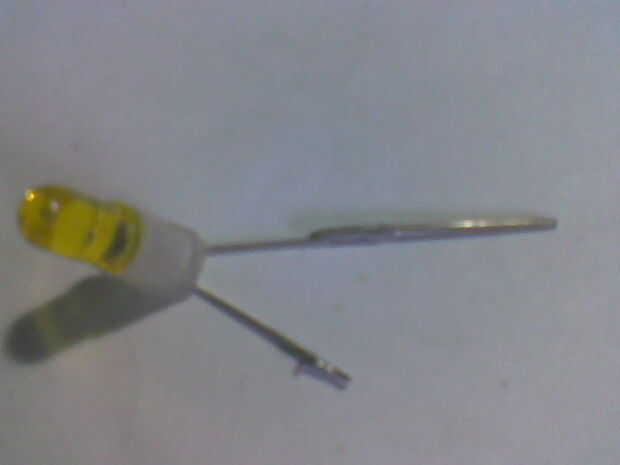

A continuación tome la resistencia adecuada para el voltaje que está trabajando. Corte aproximadamente la mitad de una pata de la resistencia y soldadura a la pierna de la posición del LED.

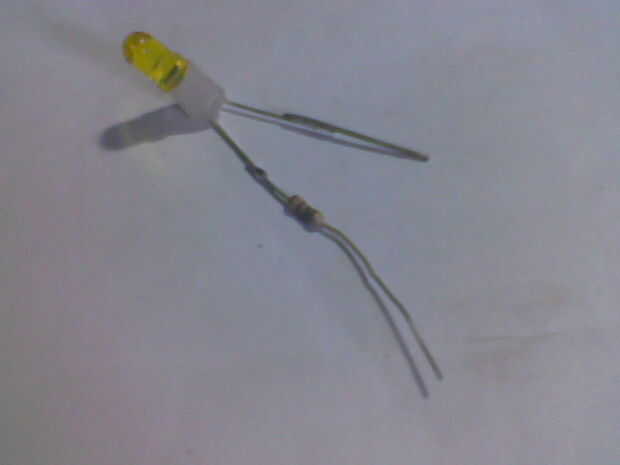

Al soldado la pierna ahora menos resistencias al lado del LED neg. Hice esto debido a cómo se arregla mi alimentación, conseguirá las longitudes de las piernas más cerca a lo que tenemos que fijar donde necesitamos ir.

Para determinar qué resistencia tenemos utilizar esta calculadora.  http://led.linear1.org/1led.wiz . He utilizado 1.3v adelante voltaje y 25mA para los 3. Sólo cambié el voltaje de la fuente para calcular. 3.3V dice usar resistencia de 82 ohm. 5V dice que use una resistencia de 150 ohm. 12V dice que use un resistor de 470 ohm 1/2 watt.
