Paso 6: Encontrar las líneas de COM
En este paso, estamos usando un analizador lógico para encontrar las señales de COM. En realidad, un osciloscopio puede ser utilizado y realmente hará encontrar las líneas COM más fácil; sin embargo, O ámbitos suelen tienen muchas menos entradas que un LA. A pesar de que estamos en busca de una señal AC, todavía podemos leerlo en LA ajustando el nivel de umbral de disparo.
La balanza de cocina digital opera en alrededor de 3,3 v CC, por lo que he puesto el gatillo para mi LA entrada a 2.5V DC. Esto hará que sólo ven la parte positiva del pulso, ignorando todas las otras regiones sin definir.
- Establece el umbral de disparo de entrada en unos 3/4 el nivel de voltaje de la fuente
- Establecer la escala de tiempo horizontal en el intervalo de 5 ms / división
- Conecte un cable a tierra conocida en el circuito (o en el terminal negativo de la batería)
- Aplique corriente a la escala, la pantalla de funcionamiento
- Controlar individualmente un solo perno para ver como luce el pulso
- Repita para todos los pines hasta que se encuentran las líneas de COM
En mi experiencia, las líneas de COM se encuentran típicamente en el extremo de la pantalla LCD; por lo tanto, deben ser los primeros de los cables que sueldan a la Junta. Se distinguen fácilmente del resto de las señales...
- Si utiliza un alcance O, son probablemente las señales solas que tienen tres Estados en lugar de dos
- Repiten a intervalos regulares (probablemente un período de 10-50 ms)
- El estado de la pantalla LCD no afecta el patrón de pulso

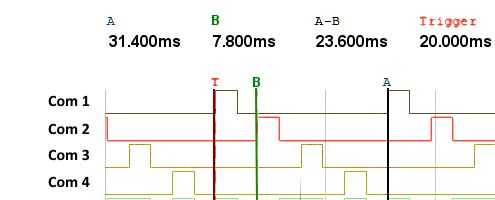

La balanza de cocina digital pasa a tener cuatro líneas de COM que tienen un período de 32ms. Cada pulso es totalmente apagado o totalmente en unos 4ms. Estas cuatro líneas tienen un patrón que se repite permanentemente que nunca se desvía, independientemente de lo que se está visualizando en la pantalla en cualquier momento.
