Indicación de LCD usando propósito General IO directa (1 / 12 paso)

Paso 1: Piezas y herramientas

Piezas y herramientas

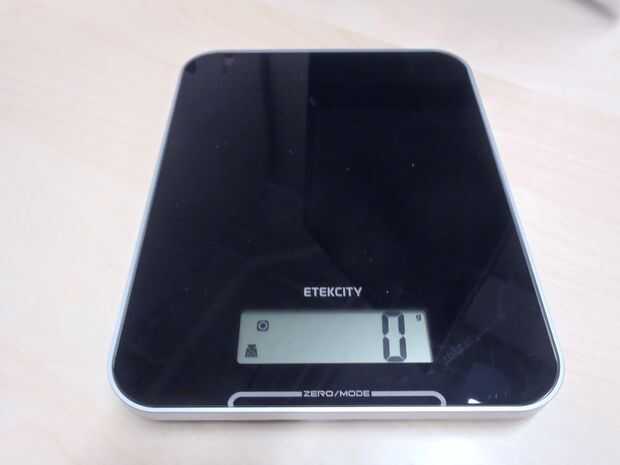

  • Algo con una pantalla LCD , se utilizará esta escala digital de Amazon
  • Desarmadores y pinzas - para abrir la escala
  • Cortadores de alambre & Strippers - de corte y desforre de cables
  • Soldador - para fijar los cables a la pantalla
  • Cable de conexión - calibre muy pequeño está muy bien para esta aplicación actual baja
  • Multímetro - medir voltaje / resistencia
  • Arma de pegamento caliente - útil para conexiones de la capa y sujetando las cosas

Componentes de circuitos

  • ATmega328p - para leer el estado de la pantalla LCD
  • condensador de cerámica 0.1uF x 2 - tapas de desacoplamiento
  • 1 x 10 k ohmios resistencia - Pullup para AVR Reset pin
  • 1 x 22 k ohmios resistencia - ADC de polarización
  • 1 x 100 k ohmios resistencia - ADC de polarización
  • 1 x normalmente abierto botón - botón de restablecimiento del AVR
  • 1 x regulador de voltaje - estoy usando un LD1086 3.3V regulador LDO
  • 1 x Capacitor de 10uF aluminio - estabilidad del regulador
  • 1 x 1uF Condensador de aluminio - estabilidad del regulador
  • Macho cabecera Pins - para conectar los cables para protoboard
  • Protoboard - de prototipos
  • Perfboard - si se suelda un circuito real
