Paso 4: Agregar los cables a la pantalla LCD
Esto es donde las cosas se ponen un poco difíciles. Como se mencionó en el paso anterior, los pines del LCD todavía necesitan estar haciendo buen contacto con los pads de la placa de controlador. Usted tendrá que utilizar su mejor juicio para determinar donde puede soldar los cables a la Junta. También recomiendo usar increíblemente alambre de cosa; la mía es calibre 30.

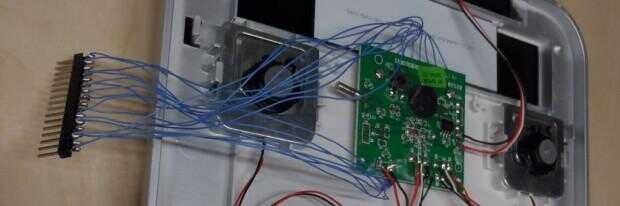

- Localizar las pastillas que se conectan a la pantalla LCD
- Soldar cables a cada pad (utilice un alambre fino y pequeñas cantidades de soldadura)
- Suelde el otro extremo de los cables con un conector de cabecera (mantenerlos en orden!)
- Vuelva a colocar el tablero a la pantalla LCD.
- Aplique energía para que la pantalla LCD sigue trabajando.
- Opcional - conexión de la capa del alambre-encabezado con pegamento caliente para durabilidad y el aislamiento
En este punto, no tenemos idea qué alambre lo que hace, pero está bien. Mientras se mantuvo en orden (pin 1 en la pantalla lcd va al pin 1 del macho encabezados, etc.), será bastante fácil de descifrar. En este punto, probablemente deberíamos hablar un poco acerca de cómo estos LCD pantallas de trabajo.
