Incorporado sistema de adquisición de datos de ECG (4 / 14 paso)

Paso 4: Diseñar el reloj en tiempo real

Fin de tener una fecha exacta de todos los datos a la base de datos, la fecha debe actualizarse constantemente. Esto puede hacerse de 3 maneras diferentes:

  • Funcionamiento constante del sistema después de una fecha inicial y ajuste de la hora – esta es la manera más fácil, sin hardware externo o algoritmo es necesario, pero reduce el tiempo de medición debido a consumo de energía.
  • · Utilizando el circuito RTC externo – un circuito de consumo de energía baja simple con su propia batería. En cada puesta en marcha el sistema comprueba la fecha y hora en el circuito RTC y actualiza la hora del sistema.
  • · Usando internet para sondear el tiempo real-Junta de ZYBO el puesto que ya tiene puerto Ethernet, este método no requiere hardware adicional, pero debe utilizarse un algoritmo complejo o OS para votación de tiempo.

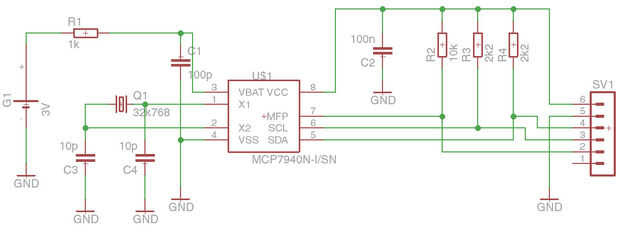

De los métodos mencionados superiores, utilicé el segundo de ellos, ya que requiere sólo un mínimo hardware y software afinando. El circuito RTC elegido era MCP7940N de Microchip.
