Inalámbrico de transferencia de energía mediante circuito de joule thief (4 / 4 paso)

Paso 4: Probar!

¡ Prueba!

Ahora conecte la batería al ladrón de joule, pinzas cocodrilo podrían ser útiles, aunque no es necesario.

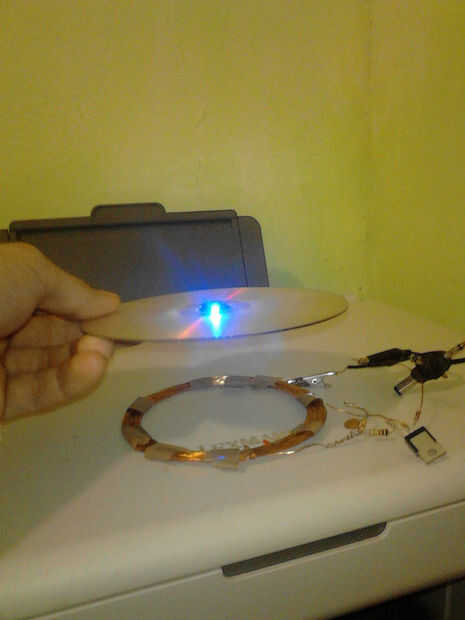

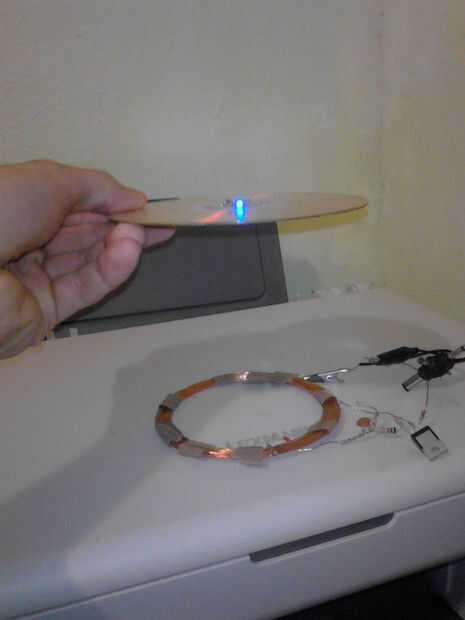

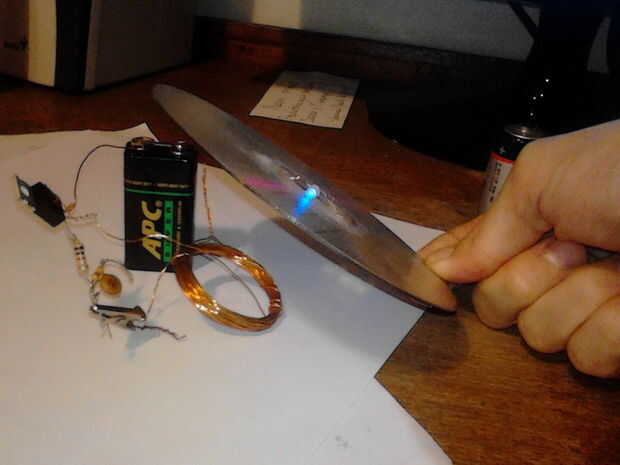

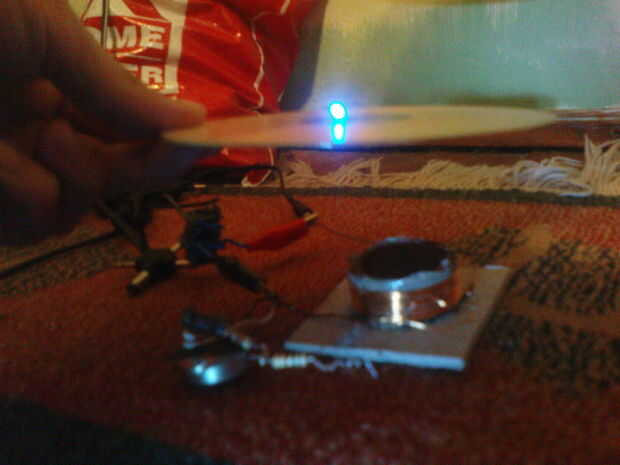

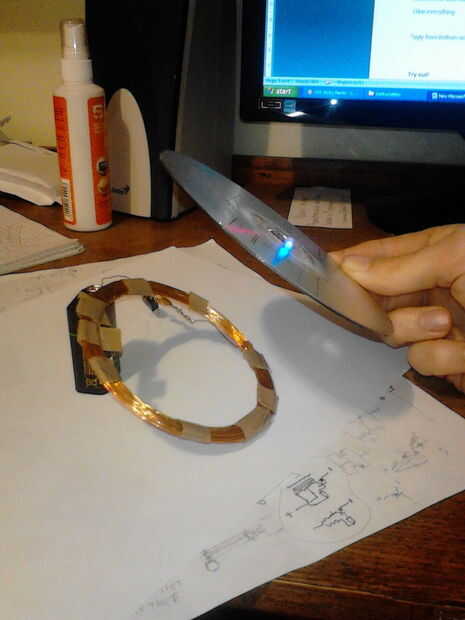

Tomó bobina del receptor y obtener cerca de bobina de JT, led debe emite luz, medida que se acerca a la bobina JT.

Si utiliza otras fuentes de poder DC, como cargadores de teléfono celular, adaptador de pared o similares, en lugar de 1 kOhm resistencia debe conectar resistencia con mayor resistencia, 10 kOhm resistencia funciona ok si el voltaje es en rango de 9 a 12 voltios.

Así que, ¿qué hacer con él?

Bien este tipo de dispositivo puede tener varios propósitos. Probablemente no es más eficiente dispositivo para transferencia inalámbrica de energía. Excepto de iluminación por diodos led de uno o pocos, puede ser utilizado (con algunas modificaciones) como un cargador inalámbrico, inalámbrico (muy) pequeña fuente de energía del motor DC, controlador de relé inalámbrica, etc.. También tienen significación educativa.

NOTAS!

Si quieres jugar con diferentes fuentes de energía, más de 5 voltios, recomiendo agregar un transistor de ohmio 10 k en su lugar / o paralelo con 1 k, para proteger el transistor.

La bobina puede tener diferente número de vueltas, te recomiendo por lo menos 20 + 20, si vas más bajo entonces que hay pérdida en la eficiencia. Usted puede ir a más de 30 + 30 vueltas, pero necesitarás más vueltas en la bobina de recepción.
