Inalámbrico de sistema de ignición del cohete modelo (2 / 4 paso)

Paso 2: El circuito

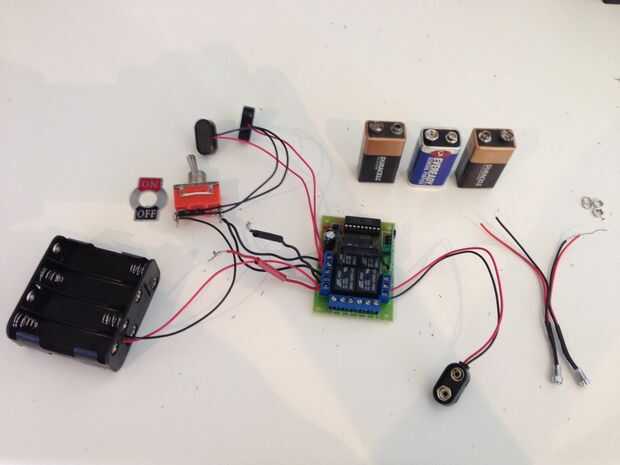

Antes de comenzar en la construcción de su caja de shiney para contener todo su circuito probablemente tendrá que construir el circuito primero para asegurarse de que funciona. No cualquier soldadura en este punto ya que algunos componentes como la voluntad de LEDs deben montarse a través de la plástica.

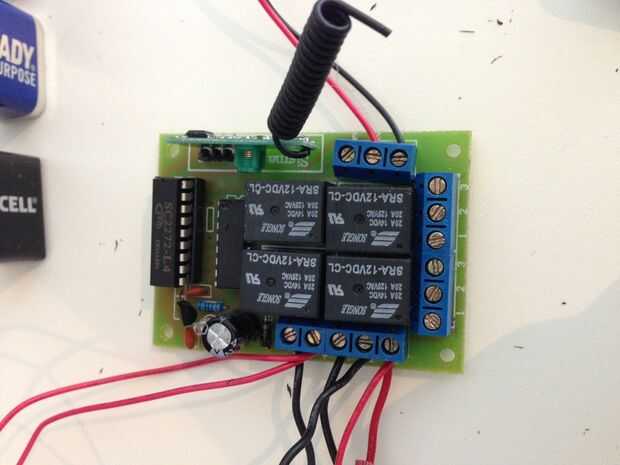

Yo no soy muy talentoso cuando se trata de aparatos electrónicos, pero este proyecto debería ser relativamente fácil para los principiantes o personas experimentadas tanto con limitada experiencia de la electrónica necesaria para completarla. En buscar en los receptores de RF disponibles en eBay etc parece tienen diseños muy similares. El que compré tenía cuatro bloques de terminales, cada uno con tres tornillos en terminales etiquetados "1, 2 y 3" y un bloque terminal con dos terminales dedicadas a alimentar el circuito.

Tenía dos baterías de 9v alimenta el circuito - esto debería ser bastante fácil de elaborar ya que tiene un símbolo positivo y negativo, impreso por debajo de los bloques. Una pila de nueve voltios no tenía suficiente corriente para alimentar el circuito así utilicé dos. Alambre de los clips de batería de 9v en paralelo (positivo con positivo y negativos negativos) Atornille el cable positivo de las baterías en el terminal positivo. Los cables negativos ejecutan desde la batería a través de un interruptor luego en el terminal negativo. Este interruptor permite apagar el circuito.

El trabajo terminal tres es el cable negativo de la fuente de alimentación va al borne "1". Terminal "2" es el cable negativo a tu LED y leña conduce [componentes]. Terminal "3" es el cable positivo de tu fuente de alimentación y el cable positivo en sus componentes.

Desea que el cable positivo de la fuente de energía va directamente a la terminal 3. También atornillados a la terminal 3 es el cable positivo a tu LED "armado" y uno de la ignición. El cable negativo de la fuente de poder funciona a través del mismo interruptor utilizado anteriormente a la terminal 1. Un cable debe ir de la terminal 2 el alambre negativo el "armado" del LED y el otro cable de disparo.

Básicamente tienes ahora el circuito necesario para causar el encendido a su partido e, pero como medida de seguridad que desea en otra fuente de energía para otro canal en el receptor de RF de alambre. Esto representará cuando el circuito está en modo "seguro" y usted puede conectar su leña conduce a su partido e con seguridad.

El diseño de cada uno de los bloques de terminales es el mismo por lo que necesita conectar el cable de fuente de poder negativo del clip de batería de 9v restantes en la terminal 1. El cable de fuente de energía positiva va a terminal 3 con el cable a tu LED "safe" en el mismo terminal. El cable negativo de lo LED "seguro" va a terminal 2.

Ahora debe tener un circuito de funcionamiento una vez conectando las baterías. La manera de probarlo es a poner las pilas en, gire el interruptor a la posición "on" y presione cada uno de los botones del transmisor que viene con el receptor de RF. Un canal debe activar el rojo "armados" led tiene corriente a los cables de disparo - salir de su multímetro y ver a qué tipo de voltaje que está recibiendo - debe ser entre 10 v y 12 v y si sus nada menos tenga un corto en el circuito.

Cuando cambia a otro canal el multímetro no debe mostrar ninguna energía va a los cables de disparo y deberá encenderse el LED verde de "seguro". Si este es el caso entonces ha exitosamente por cable lo! De lo contrario puede que necesite volver a encontrar la fuente del problema. Abajo hay una lista de problemas comunes:

• Los cables positivos y negativos son tocar un cortocircuito el circuito
• Las baterías no están conectadas o son planas
• Conexiones flojas en el circuito
• Transmisor no funciona
• Receptor no funciona
