Inalámbrico de sistema de ignición del cohete modelo (3 / 4 paso)

Paso 3: Preparar el recinto y soldadura

Una vez que tienes tu circuito clasificado y el siguiente paso es perforar los orificios adecuados en su recinto. Utilizar equipo de seguridad incluyendo protección para los ojos. Configurar su dremel, taladro o taladro de columna. Si usas un taladro en su propio usted puede necesita una pinza para mantenerla constante.

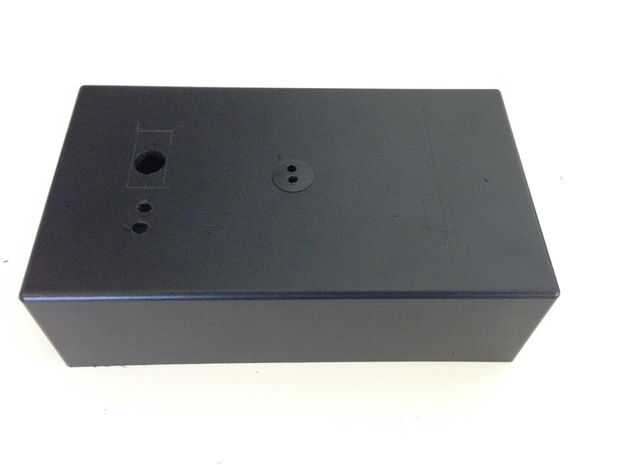

Marcar una línea que usará como referencia en linea con los dos LED y encima. Perfore un agujero grande bastante para que el bisel del LED se ajusta a través de él pero el labio de la luneta detiene el LED caerse. Repita para el segundo LED. Perfore un agujero lo suficientemente grande para el interruptor a. Taladro dos agujeros más pequeños en el centro de la caja para su encendido conduce a provenir y hacer un agujero más pequeño para la antena de RF empujar hacia fuera.

Usted tendrá que deshacer los cables conectando el LED en este punto para montar el LED en el recinto. Apriete los tornillos en los LEDs y el interruptor para sostenerlas en lugar. Para que todos, pero aproximadamente una pulgada del alambre está expuesta en el exterior de la caja de alimentación los cables de encendido a través de los agujeros de dos centro. Alimente el cable a través del tercer orificio y uso lleva alguna cinta eléctrica para garantizar a la ignición. Vuelva a conectar el circuito haciendo que tengas pequeñas tiras de encogimiento de calor colocado en el alambre donde se conectan dos cables uno al otro. Pruebe el circuito para asegurarse de que funciona.

La soldadura de todas las juntas que necesitan para soldar y calientan el abrigo del encogimiento para proteger a estas ensambladuras de causando cortocircuitos.
