Inalámbrico de dedos de tambor (3 / 7 paso)

Paso 3: monta

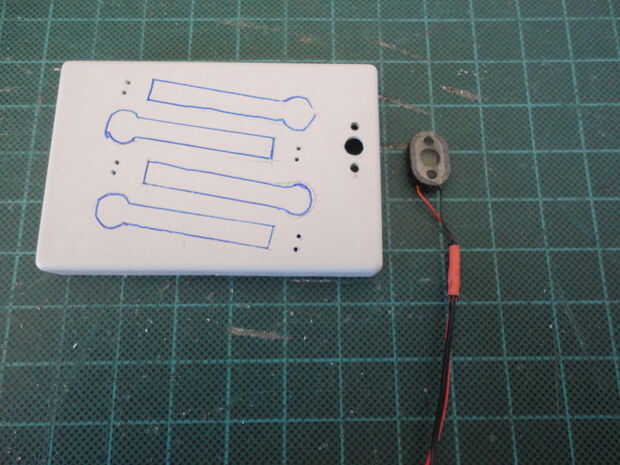

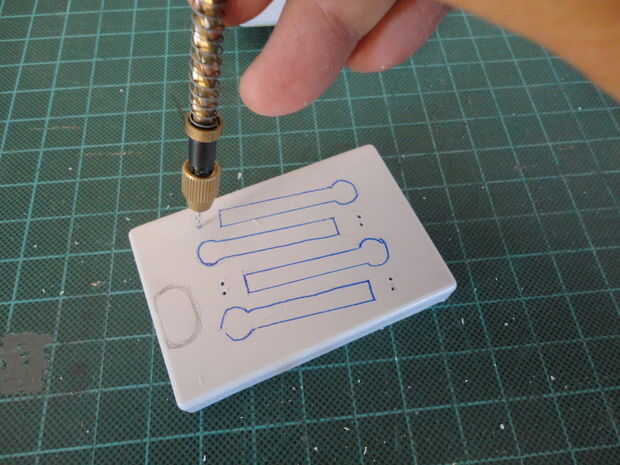

a continuación solía el taladro de mano taladro del diminuto agujero lo suficientemente grande para las vueltas de cable AWG 30 que salieron de los FSRs.

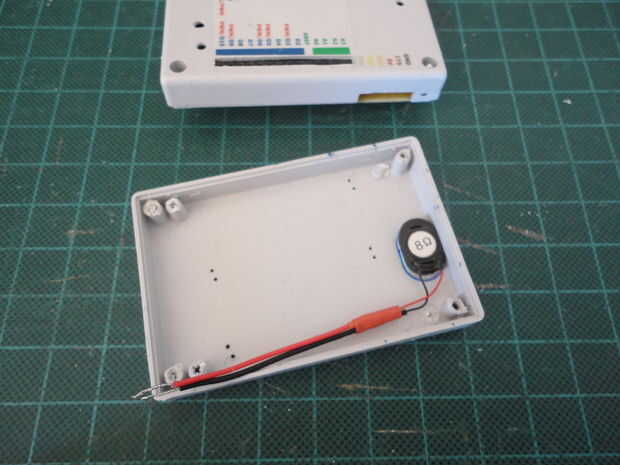

Y taladrar los agujeros para el altavoz que raspa fuera roto MP3 player. E instalado el altavoz en su sitio.

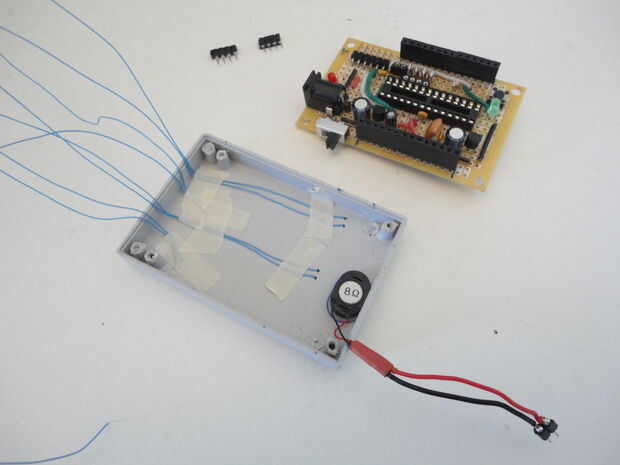

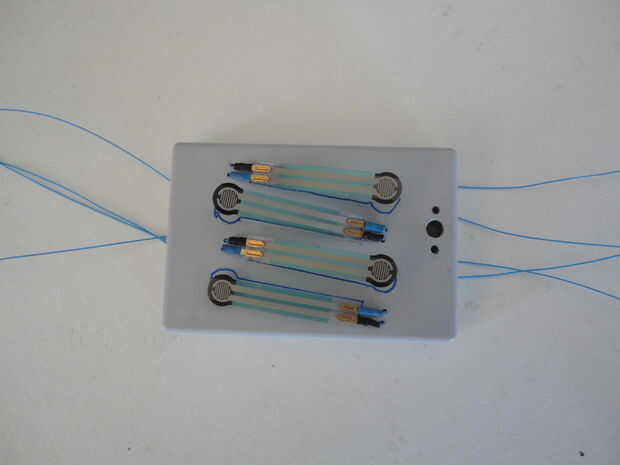

Después de eso, yo al temporal instalado cuatro FSRs sólo para comprobar si todo encajan bien. E instalado el altavoz en su sitio.

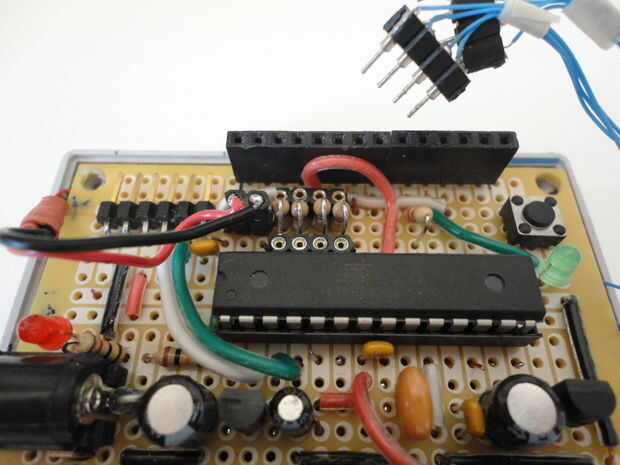

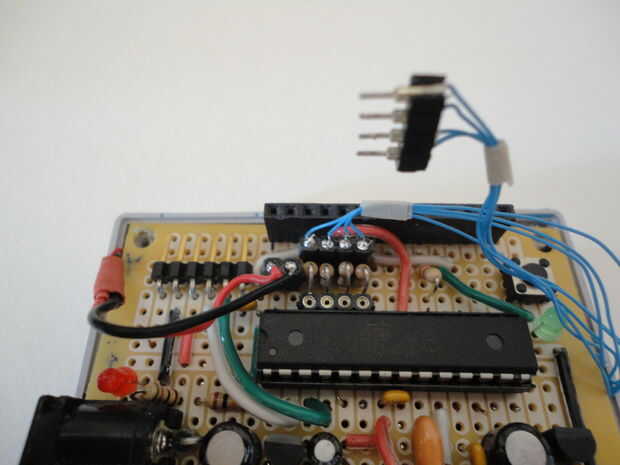

Pensé en soldadura todos los cables de FSRs directamente al PCB RevIO. Pero he cambiado mi mente, he usado pernos de la máquina de machos y hembras emparejados 4 pines en su lugar. Y eligió para colocar los conectores cerca del conector FTDI, puesto que había espacio suficiente para colocar estos conectores.

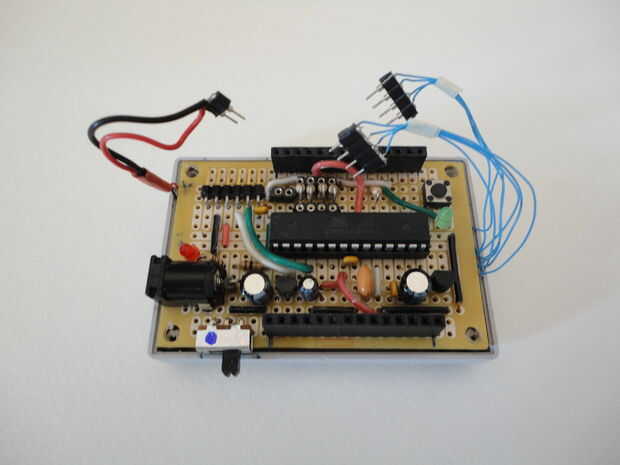

Entonces, resuelto la envoltura del alambre de los FSRs. Asignado las vueltas de alambre que vino tiene calor negro encogimiento envuelto va a 5V. (Véase el esquema en el cuadro 5). Soldar estos cables a cabezal macho 4 pines.
Y con el encogimiento del calor azul envuelve al pin analógico de 0 a 3 respectivamente. Y soldado a otro encabezado macho de 4 pines.

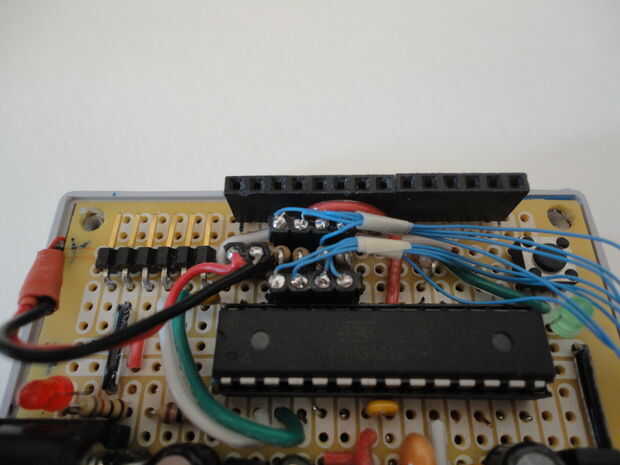

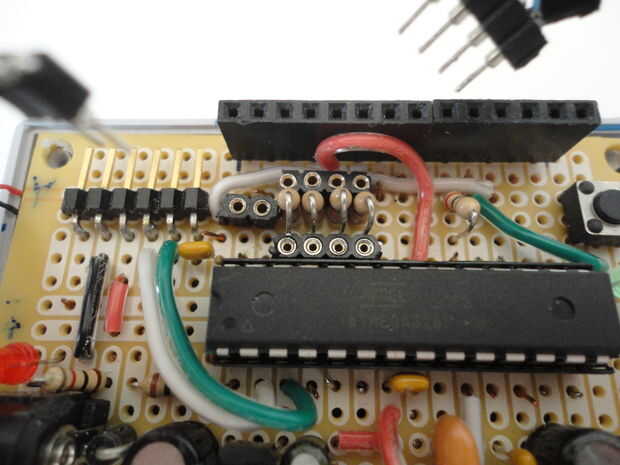

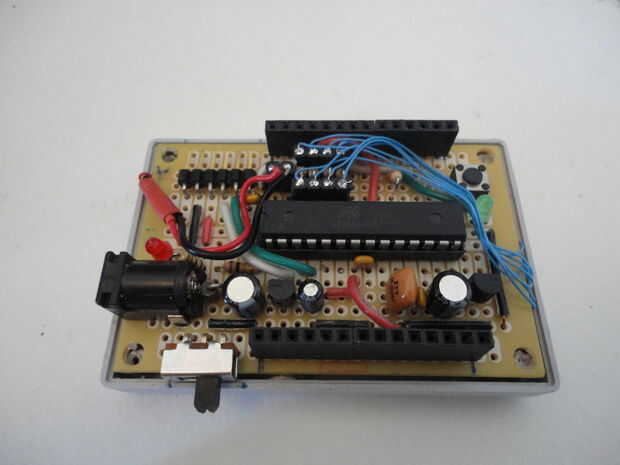

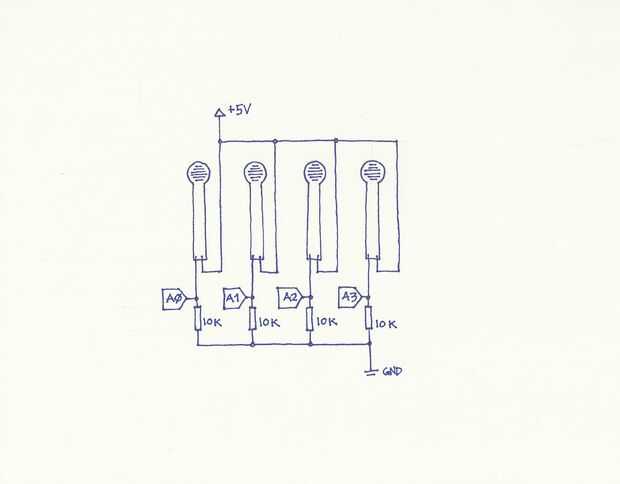

A continuación soldadas las dos cabeceras femenino y cuatro resistencias de 10K a PCB según el esquema en el cuadro 5 a continuación.

Y eso es todo! Hecho con las conexiones dentro.
