Impresora/plotter de LEGO CNC/3D (2 / 3 paso)

Paso 2: cableado!

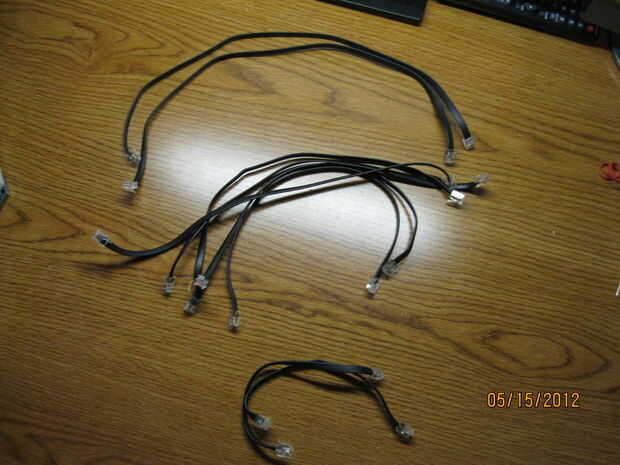

Sí, no es mi parte favorita tampoco.  Personalmente, deseo que fue totalmente inalámbrico, pero lo que sea. Se necesitan 9 cables total: los largos 2, 5 medio y 2 cortos.

Así, desde aquí en hacia fuera, te está haciendo referencia a los dos NXT "cerebros" como nxt1 y nxt2.  Yo realmente los dispositivos el mismo nombre no se confunda.

nxt2:

  • Motor A: Cable el motor en el eje X que mueve la pieza del taladro. (Tenga en cuenta, que en el modelo, el taladro se sustituye por una pieza de lego) Este es el lado opuesto al lado de la pista de marcha.
  • B: motor cable medio del motor de la base que está sentado a su lado.  Si están hacia el lado con los motores, es el motor de la izquierda.
  • C: motor cable medio del motor de la base que está sentado a su lado.  Si están hacia el lado con los motores, es el motor de la izquierda.

nxt1:

  • Motor A: Cable el motor en el eje X que conduce, bien, el eje X.  Este es el uno en el lado del engranaje de gusano y está más cerca del lado de la pista de marcha.
  • B: motor cable corto conectado al motor Y en el centro de la pieza base.
  • Puerto del sensor 1: Medio cable conectado para tocar el sensor en el eje Z.  Este es el lado derecho si te enfrentas a x eje motor o los motores en la base.
  • Puerto del sensor 2: Medio cable conectado al otro sensor de contacto en el eje Z.
  • Puerto del sensor 3: Medio cable conectado al sensor de contacto en el extremo de la base.
  • Puerto del sensor 4: Cable corto conectado al cerrador de los sensores al dos tacto en la base.

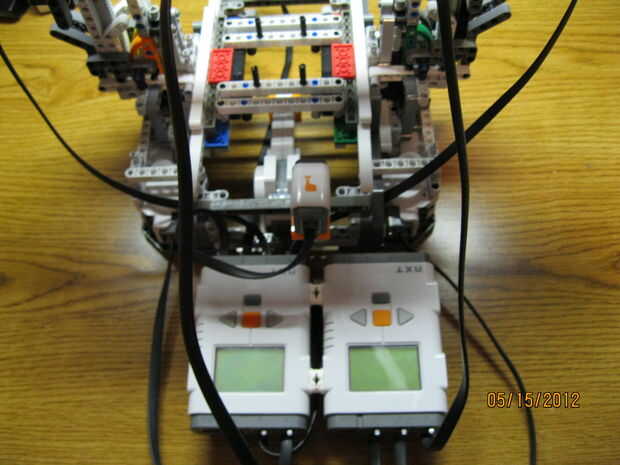

Excelente, ahora que está todo conectado, en el siguiente paso.  Si eres aún confundido, por favor refiera a los cuadros.  Si usted está confundido después de eso, por favor deje un comentario.
