Paso 3: Diseño de soporte impreso
El proceso de diseño fue construido alrededor de un intento de hacer la la extrusora Bowden y E3D V6 trabajan juntos sinérgicamente como sea posible, así como ser fácilmente extraíble y o desplazadas para otros accesorios CNC que podrían incluirse en el futuro. Otros atributos de alta importancia incluyen rigidez y minimalista consistente, para evitar tener que hacer la cama de impresión y nivelación tornillo ajuste constante. He visto un montón de ejemplos de estiradores de Bowden se utiliza donde la extrusora está relativamente lejos el extremo caliente, me parece que el diseño más eficiente sería utilizar el estirador para dibujar el filamento de la bobina y directamente enviar en el extremo caliente, en lugar de empujar el filamento a través de un tubo largo de TPFE. Siendo así mi soporte tiene agujeros de montaje para la extrusora de bowden, así como un soporte para el cuello del extremo caliente E3D V6.

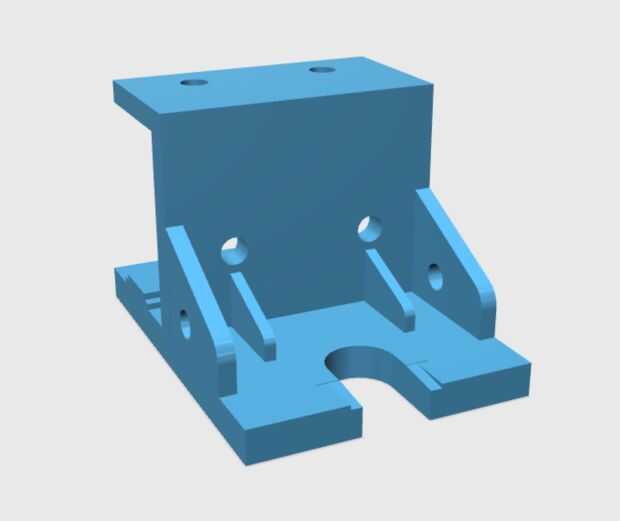

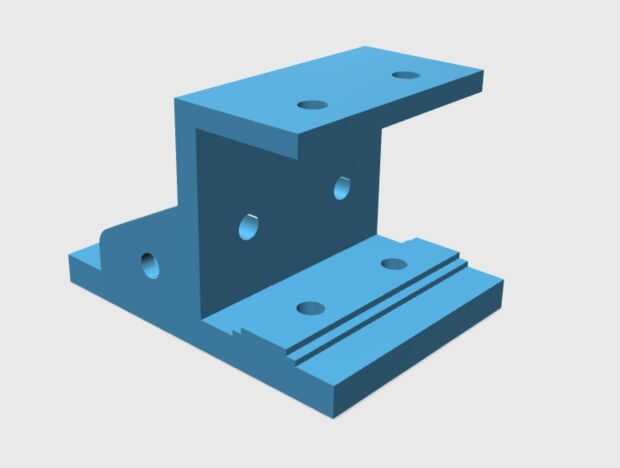

-Resumen del diseño-
El diseño incluye:
- Agujeros de montaje para extrusora de Bowden en la parte superior del soporte
- Montaje de puntos para el cuello del extremo caliente E3D V6 con aumento de espesor gradual de ajuste apretado
- Agujeros de montaje de ventilador doble a ambos lados por lo que cada vez funciona mejor ergonómicamente para su configuración
- Múltiples soportes extras para aumentar la rigidez, así consistencia en impresiones
- Orificios de montaje para conectar a tuercas cuadradas originales de K8200 con los tornillos originales
- Diseñado para encajar perfectamente con el aluminio sacado la viga de la K8200 transversal
Este diseño puede ser fácilmente adaptado para otras impresoras RepRap. Puedo incluir el archivo original hecho con diseño 123D, por lo que pueden hacer modificaciones.
