Impresora 3D DeltaTrix (19 / 28 paso)

Paso 19: Finalizar el cableado

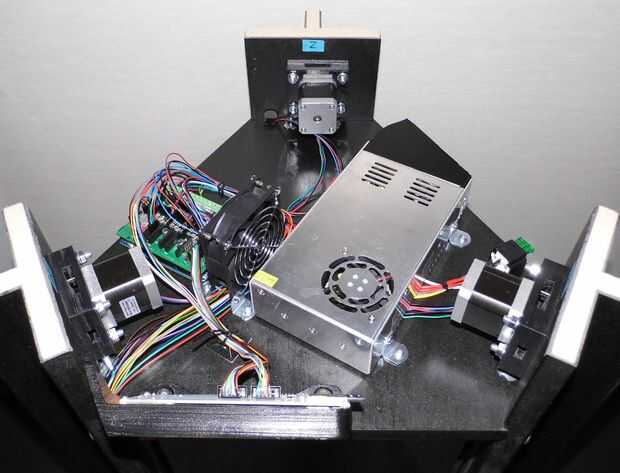

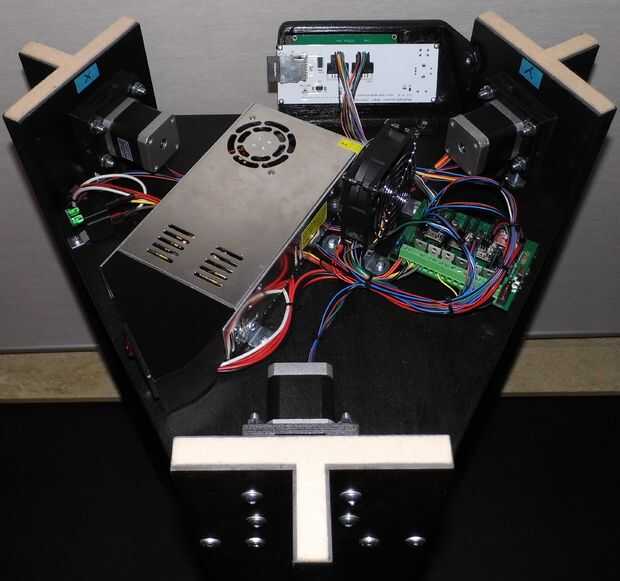

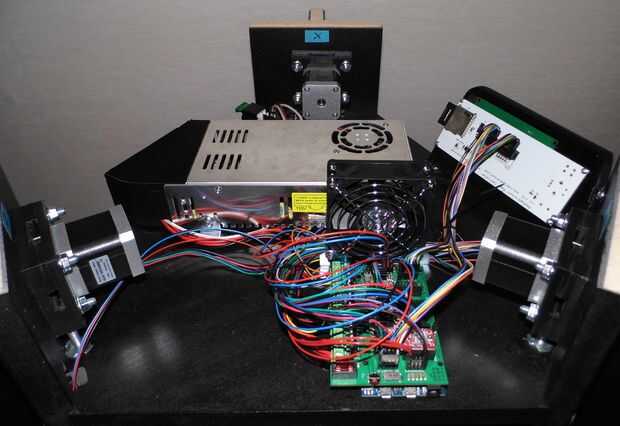

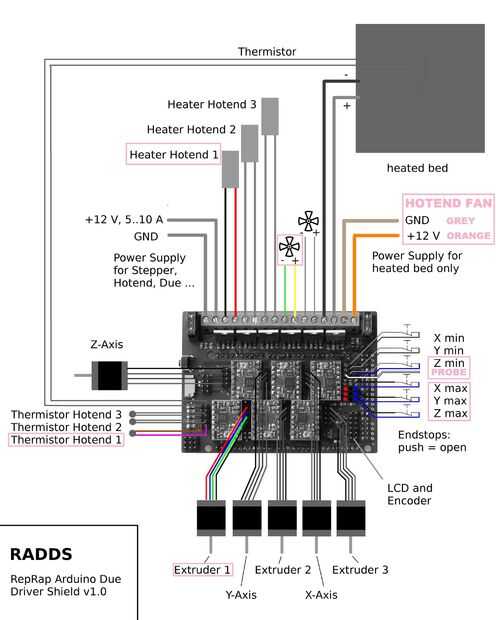

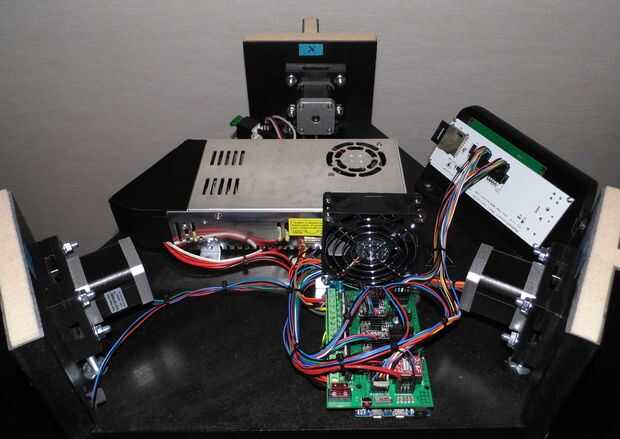

Con el pie de impresora, enchufe los conectores blanco para el tope a los topes y también insertar el conector para la extrusora. Ahora voltee la impresora, para acabar con el resto del cableado mediante el esquema adjunto y fotografías. Los cables de la torre Y pueden ser alimentados por debajo del ventilador de enfriamiento. Si esto resulta demasiado difícil, simplemente pase los cables al lado del ventilador. El cable naranja y el gris que deba entrar en las conexiones, que ya contienen los cables existentes (negros y rojos). Sacar los hilos existentes. Trence el cable naranja y rojo y vuelva a insertarlo. Tuerza el cable gris y el cable negro y también volver a insertar. Nota: para obtener mejores resultados es mejor soldar los alambres juntos antes de volver a insertarlas. Cuando se han conectado todos los cables según el esquema, utilice algunas bridas para poner en orden los cables. Esto no sólo hará todo aspecto aseado, pero también permitirá una óptima refrigeración del ventilador.
