Impresora 3D DeltaTrix (13 / 28 paso)

Paso 13: Montaje de motores

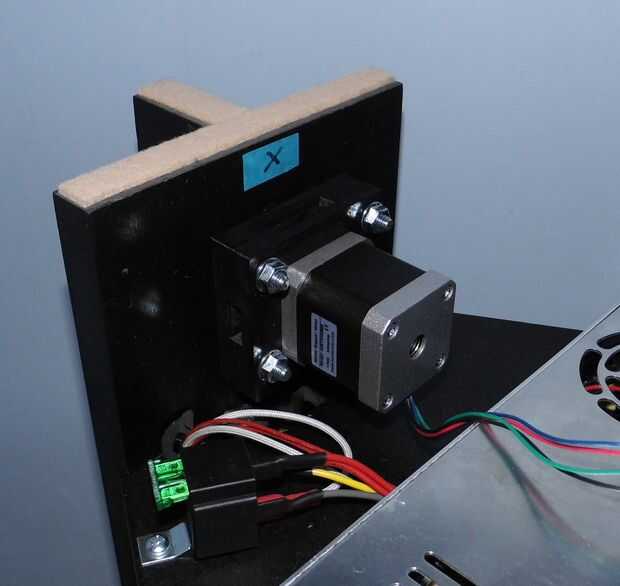

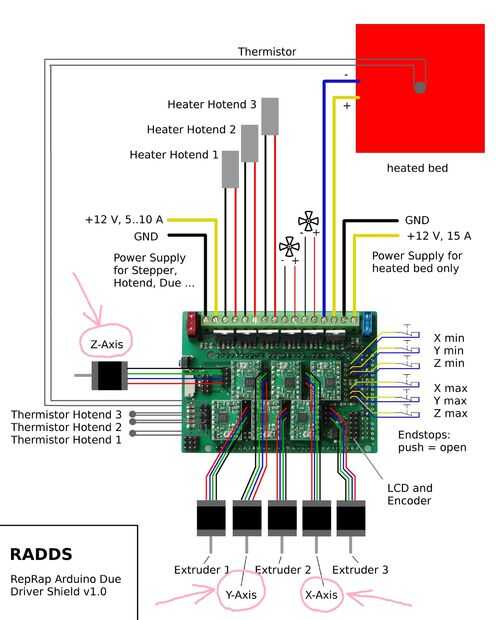

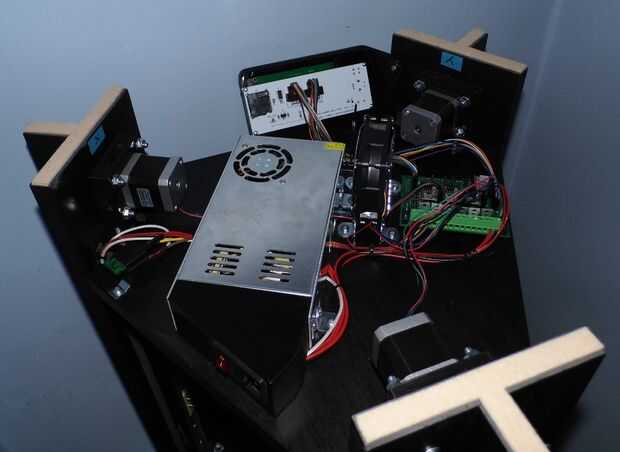

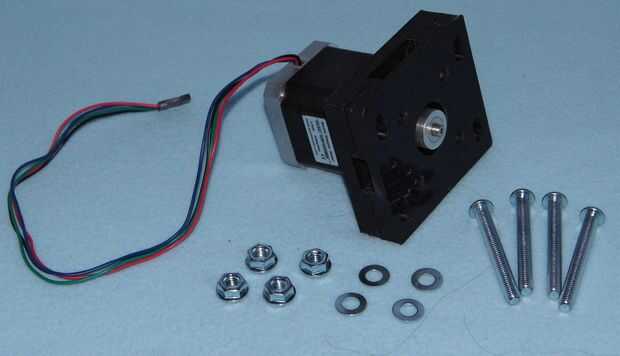

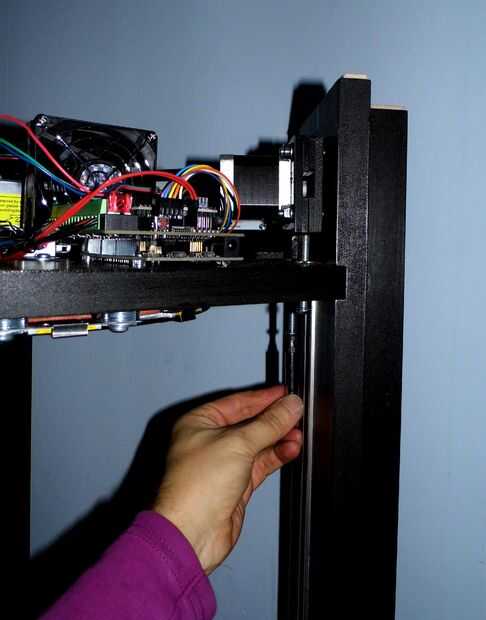

Ahora voltee la impresora y coloque sobre una superficie blanda, por ejemplo en la alfombra o un paño. Coloque los tres conjuntos de motor, con los alambres apuntando hacia el panel horizontal. Cada Asamblea necesita 4 tornillos de cabeza de botón M6x50, 4 arandelas M6 y 4 tuercas M6 con bridas. No apriete los tornillos y asegúrese de que las Asambleas pueden deslizarse hacia arriba y hacia abajo. Por ahora, empuje las Asambleas hacia la base. Atornille en 6 M6x50 tornillos el panel horizontal para actuar como tensores para los montajes de motor. Consulte el diagrama de cableado para conectar correctamente los conectores del motor (X/Y/Z). Sugiero para alimentar el cableado para el motor de X debajo de la fuente de alimentación y por debajo del ventilador de enfriamiento. Esto puede ser un poco incómodo. El cableado para el motor Y también puede ir debajo del ventilador, cruza el cableado para el motor X. Si esto resulta para ser muy complicado, simplemente vaya al lado del ventilador en su lugar.
