Impresión de patrones conductores en TfCD Material Flexible

En este instructable, daremos un tutorial básico sobre cómo imprimir patrones conductores en materiales flexibles.

¿Qué es 'imprimir patrones conductivos'?
Un conductor es una red de material conductor que conduce la energía de un punto a otro. Esto es común en por ejemplo tarjetas de circuitos. Hay muchas maneras de hacer una red como esta. En este tutorial vamos a explicar cómo imprimir una red como esta en un material flexible.

¿Por qué imprimir patrones conductivos?
Cuando prototipos un producto interactivo, que a menudo utilizamos un microcontrolador conectado a varios elementos diferentes. Para conectar estos elementos, generalmente hacemos el primer prototipo en un protoboard supuesto. Sin embargo, estas tablas del pan son bastante grandes y a menudo no es posible para el uso en un prototipo completamente funcional. La manera tradicional es transferir el circuito a un tablero de circuito impreso (PCB), a menudo realizado a través de grabado o fresado. Pero ¿qué pasa si usted podría simplemente imprimir la placa de circuito directamente, en una impresora de mesa ordinario? Esto es donde la tecnología que vamos a usar viene en práctica. Además también hace productos flexibles y es rápido, tal vez (al menos en una perspectiva de futuro) rápido bastante incluso a sustituir la placa.

¿Cómo funciona?
Imprimir patrones conductores trabaja en la misma forma que otros productos de impresión 2D. Solamente, el papel y la tinta difiere de regulares productos impresos. La impresora imprimir un A4 y hacer todas las partes negras del material conductor o conductora tinta debemos decir – que incluye partículas de plata para hacerla conductora. Cuando el patrón de conductor ha sido impresos, todos los demás elementos como LEDs y resistencias pueden ser grabadas o pegadas, utilizando cinta especial conductora o pegamento (también incluyendo plata) en los patrones conductivos. Soldadura, como se usa comúnmente en los PCB, no se recomienda, como va a destruir el papel hemos impreso en.

¿Qué estamos haciendo?

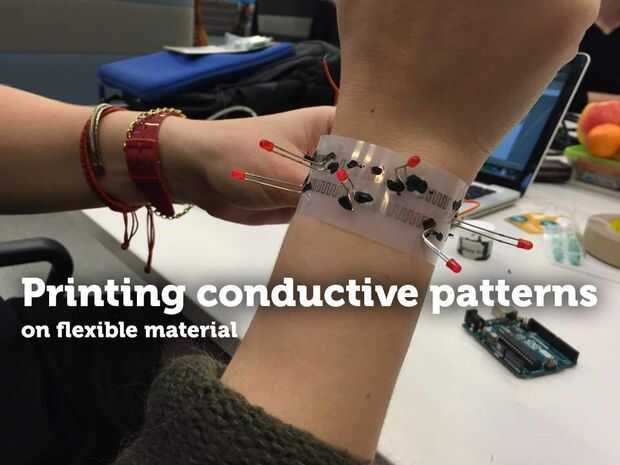

Para mostrar las ventajas de prototipado con patrón conductor impreso, vamos a hacer una pulsera de Navidad! La pulsera tiene seis LEDs en dos serie, que parpadea separadas entre sí.

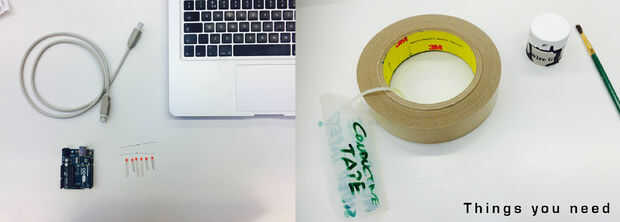

¿Qué necesita?
-Impresora. Puede utilizar las impresoras Brother que utilizan LC71 (Américas), LC1240 (Europa) o LC12 cartuchos (Japón).
-Cartuchos Magic.
-Papel. Para el papel, puede utilizar cualquier papel transparente para imprimir.
-Arduino Uno
-Cualquier computadora
-Número de LED
-Conectar los cables
-Conductor cinta o pegamento
