Paso 4: Control de la

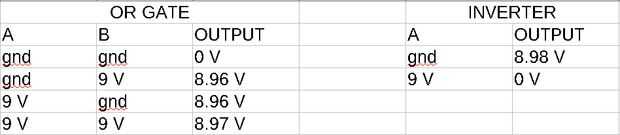

Los datos medidos se enumeran como sigue (se muestra en la imagen) para cada aplicación de puerta lógica.
Tenga en cuenta que la conexión de la entrada a la tierra daría lugar a la misma salida que al dejarlo flotar (aunque tienes señales de tensión de ruido callejero hasta cientos de milivoltios en la clavija de entrada)
Basado en los resultados tabulados de este experimento mini, puede con seguridad conlude que definitivamente puedo cascada de estas dos puertas de la lógica para implementar los demás manteniendo los criterios de dicho anteriormente. También se pueden utilizar diferentes niveles de voltajes de entrada que dar lugar a una entrada alta o una baja entrada o incluso fuerza el transistor de salida para operar en una región activa delantera. Sin embargo, la alta salida sería siempre cerca de Vcc (cuando salida transistor funciona en saturación) por lo que es mejor utilizar un voltaje igual a Vcc o en este caso, 9V para ser constante especialmente cuando en cascada las puertas.
