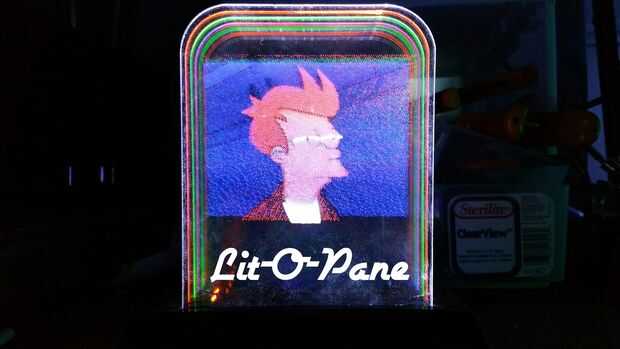

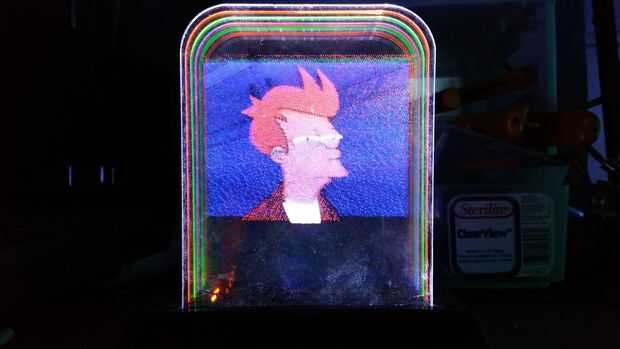

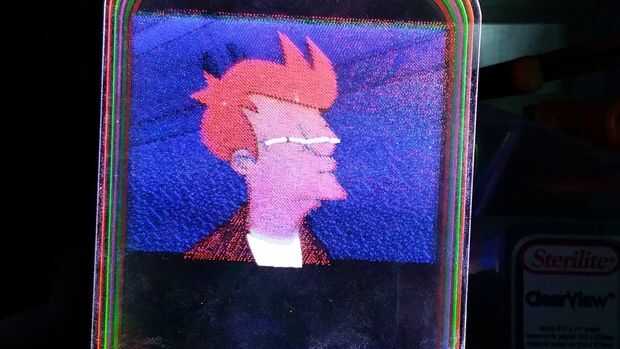

Iluminado O panel (foto de Edge-Lit a todo Color!!!!!!)

Comenzó con una Idea

TL; DR Why no crear una pantalla de borde iluminado de todo color, por lo que puede convertir cualquier imagen en un lleno impresionante color iluminada del borde-lithopane. Además, hizo muchos errores y aprendí algunas cosas. No hay fácil acceso al cortador del laser tan molestado amigo para cortarlas. Vaya al paso siguiente para las instrucciones.


Siempre pensé que Edge-lit signos eran realmente genial. Sólo grabar un trozo de vidrio o de plástico y luz desde el borde con algunos leds. Usted podría hacer el signo como intrincados y detallados como usted quiere, como usted no tiene que depender de otros factores limitantes de muestras llevadas, como el diámetro de los leds. También no necesita preocuparse por el consumo de energía como lo haría para una pantalla led o signo. También se ven realmente impresionantes!

Una cosa acerca de borde iluminado signos sin embargo es que puede normalmente solo uso un color (basado en el color de leds alrededor del borde). Haciendo algunas investigaciones he encontrado algunas versiones con múltiples colores, pero generalmente impresión de la insignia en el plástico y luz con blanco de led o 2 piezas de plástico para 2 colores específicos en un logotipo. Quería ir más lejos.

Por qué no separar una foto en su colores rojo, verde y azul. Luego combinar en línea para crear un luz foto a todo color. Puesto que la luz blanca se puede crear con sólo los colores rojo, verde y azul, debemos sólo tenemos los 3 colores más negro. Para la capa negra, vamos a utilizar papel negro o tal vez algunos plasti dip en la parte posterior.

Así que cómo ir sobre esto. Rojo, verde y azul serán fáciles de crear, pero ¿qué pasa con todos los colores? Si usted ha jugado alguna vez con algunos Leds RGB o Neopixels, Sabe usted que ajustando el nivel de cada canal, puede crear muchos colores diferentes. Yo no estaba seguro cómo realmente saldría, así que tuve que solo darle una oportunidad.

Yo tenía un montón de ensayo y error, pero te mostraré mis errores y suposiciones, por lo que no haces. Esto es mucho un experimento, así que si crees que puedes hacerlo mejor, entonces por favor, no! Me encantaría saber si alguien más tiene éxito con esto! Compartir sus resultados!

¿Problemas?

Ya que es un poco de ensayo y error, estaba obligado a tener algunos problemas con mi teoría, pero aquí hay algunas preguntas y problemas que enfrenté desde el principio.

¿Cómo manipulo las fotos? (He encontrado un montón de información útil y tutoriales en GIMP)

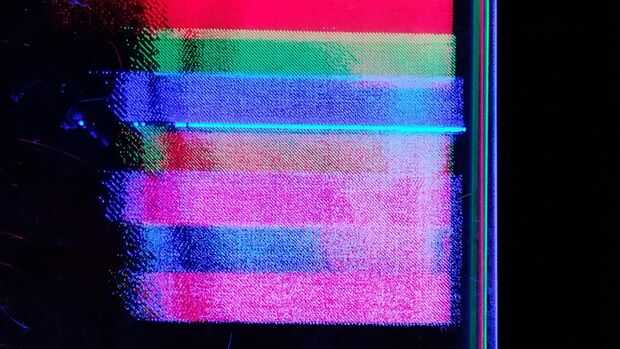

¿Qué tan bien los otros colores resultan? (Decidí que aún con mi acceso limitado a un cortador del laser, probablemente debería comenzar con una imagen de prueba para ver qué colores más que otros)

Los colores en el panel trasero todavía será visibles desde la parte delantera? (No estaba seguro, pero finalmente encontró un método que parecía funcionar, y algunos que no)

Se que los colores rojo, verde y azul se mezclan? (Poco, pero tenemos que utilizar unos filtros especiales. Blanco fue un poco complicado sin embargo)

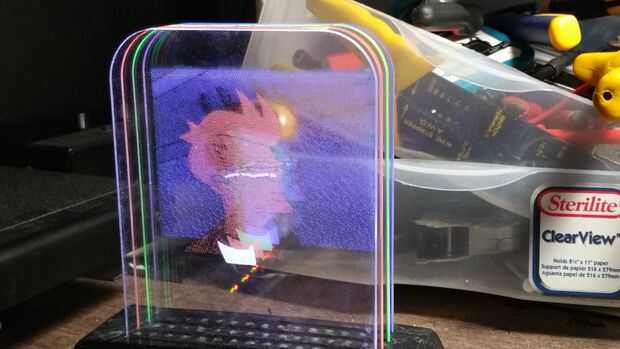

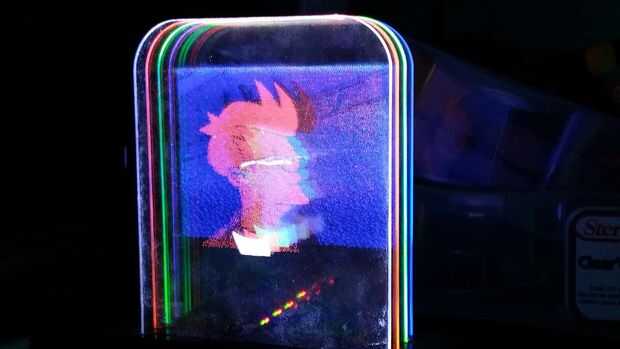

Paralaje... Cómo la imagen y los colores que tendrán con boquetes entre cada panel de acrílico? (Este método es muy sensible al ángulo de visión, pero se ve impresionante desde todos los ángulos!

No cortador láser! (Este es un grande!!! No tengo un cortador láser y mi Makerspace actualmente no tenga tampoco. Por suerte tengo un amigo que construyó su propio, pero es bastante difícil de conseguir acceso a, especialmente cuando se están haciendo muchas iteraciones y cometer muchos errores. En general, tuvo 3 meses de la idea a esta siendo publicada)
