Iluminada la placa (2 / 3 paso)

Paso 2: Alrededor y alrededor de la placa vamos a ir

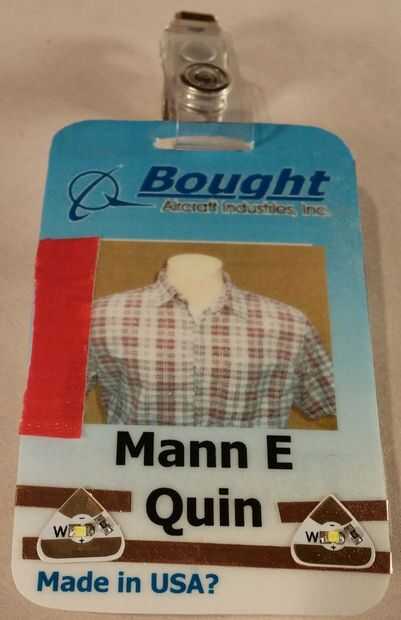

Como se puede ver en la parte delantera de la placa, hay una tira de cinta de cobre que va en la parte inferior. Parece que hay dos pedazos más cortos por encima de la tira de la parte inferior.

En realidad, las dos tiras más cortas son los extremos de un pedazo mucho más largo que va de un lado de la parte delantera de la placa, sobre el borde a la parte posterior y al frente otra vez.

Diseño de circuito

  • Este diseño requiere el camino de lo positivo (como +) cinta para ir en la parte inferior de la placa, y luego seguir por el borde de cobre y 1/2 la forma en la parte posterior de la placa.
  • El camino de lo negativo (se muestra como-) cinta de cobre comienza en la parte delantera de la placa, entonces las ganancias sobre el borde, va 1/4 del camino a través de la espalda.

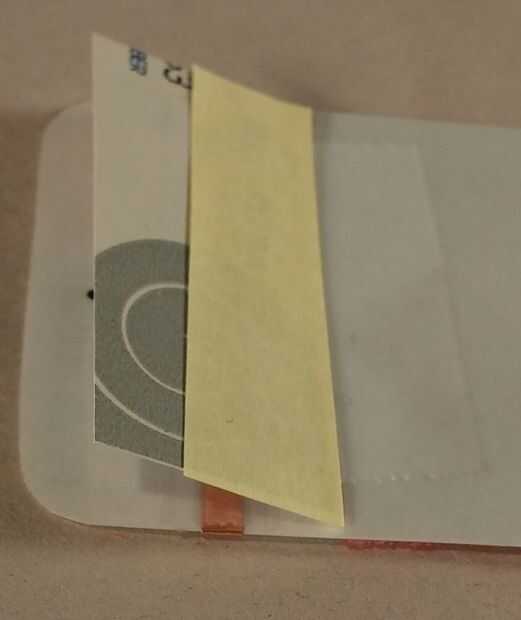

  • Para completar la conexión a la batería, hay que añadir una parte a la parte posterior de la placa. Debe fijarse también por lo que funciona como una bisagra. Si el + parte de la batería toca tanto el + y - caminos de la cinta de cobre, el circuito se corta hacia fuera. Lo mismo vale para el lado - de la batería.
  • Es necesario aislar las trayectorias del circuito con invisible cinta donde sea necesario el + lateral de la batería no entren en contacto con el - y viceversa.
