Paso 8: Alambre para arriba una tira de LED, prueba, caja y pegamento

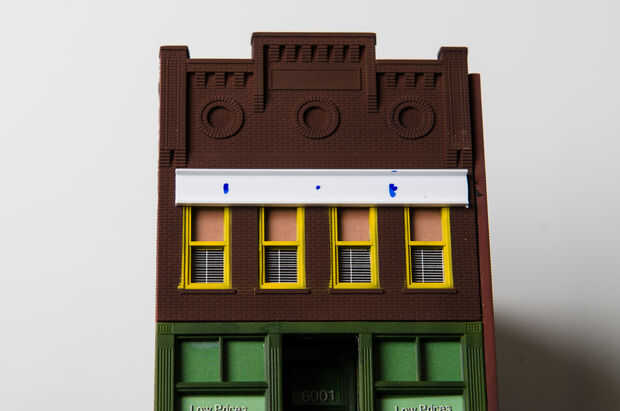

Tenemos que crear nuestra primera tira de LED para iluminar cuatro ventanas. Las luces que encender y apagar a intervalos aproximadamente regulares. Comenzar colocando una tira de canal a lo largo de las ventanas. Cortar la tira con unas buenas tijeras. Usuario un marcador permanente a donde deben ir el LED y un separador de ambientes.

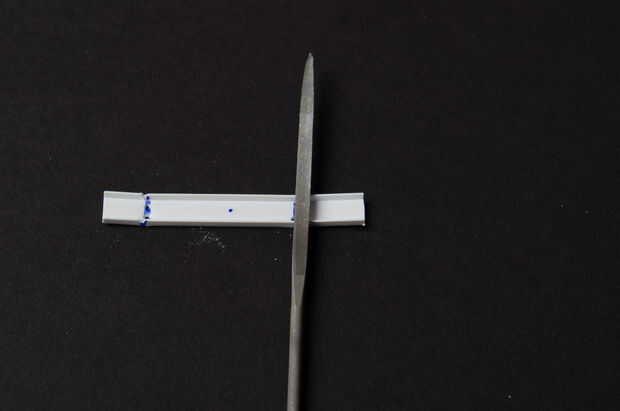

Tomar un clavo y martillo y utilizarlo para perforar dos agujeros aunque el canal para cada LED. Eliminar el exceso de plástico con un archivo, papel de lija, x-acto cuchillo o algo fuerte. Ahora uso un archivo o una herramienta similar para hacer muescas para el cátodo y el ánodo del LED. Marcar la muesca del ánodo (largo plomo).
Equivoqué de lo siguiente un poco. En primer lugar, las imágenes muestran 2 LEDs. Resulta que el papel de las ventanas era mucho más grueso de lo que pensaba. Corta la caja por lo que los LEDs eran físicamente más cercanos de la ventana. El cuadro es, por consiguiente, no cuadrado, es sólo aproximadamente 1/2 a 1/4 la profundidad de la caja que se muestra arriba. Además, he añadido uno adicional condujo a cada lado porque incluso acortar la distancia no era suficiente para que la luz brille a través. Usé un total de cuatro LEDs para hacer que la ventana lo suficientemente brillante para ser visto con las luces de la habitación en.
Ahora el duro parte, hacer la caja. Medir el espacio que la caja tiene que caber en. Ser precisa porque queremos como poca luz a sangrar a través como sea posible. Cartón corrugado hace la tarea un poco más fácil porque se puede cortar a través de la parte posterior de la Junta, sin necesidad de cortar el frente de la Junta, para hacer una bonita caja cuadrada.

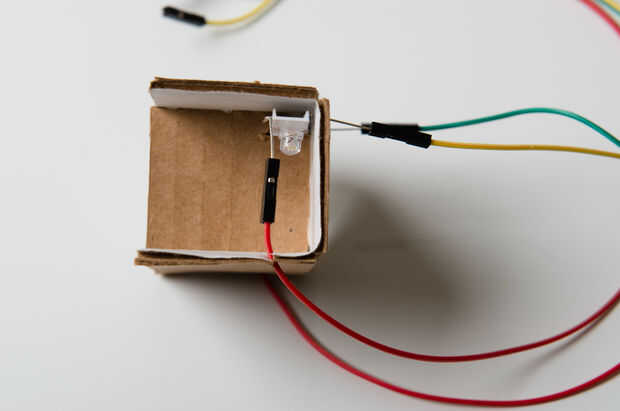

Perforar cuatro agujeros en la parte superior de la caja para los 4 cátodos de LED ir a través. Usar algo muy pequeño y que las puntas será suficiente para pasar por qué cartón poco sigue siendo. Esto hará que un sello hermético muy ligero. Conecte los cables de puente, o algún tipo de presión o de la soldadura de alambre a los ánodos. Hacer dos finos cortes en la parte inferior de la caja y el cable a través del hilo de rosca. Cartulina hace muy fácil ya que puede ser forzado a enrollar el cable. También puede utilizar espuma o con cinta aislante para doblarse y cubrir los agujeros del alambre. Conectar los cables de cátodo demasiado.

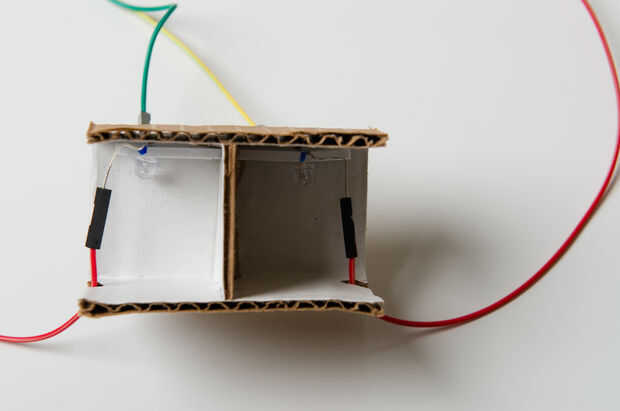

El tabique es la parte fácil. El canal debe ser ya sea en la parte superior de la caja o sólo un poco más. Cortar un trozo de cartón es la altura y la profundidad de la caja. Corte un agujero rectangular en la parte posterior de la pieza de cartón utilizando otro canal como guía. Prueba colocar el cartón para ver si se ajusta a la caja y es ajustado en la tira de LED. Luego pegar tabique en su sitio.

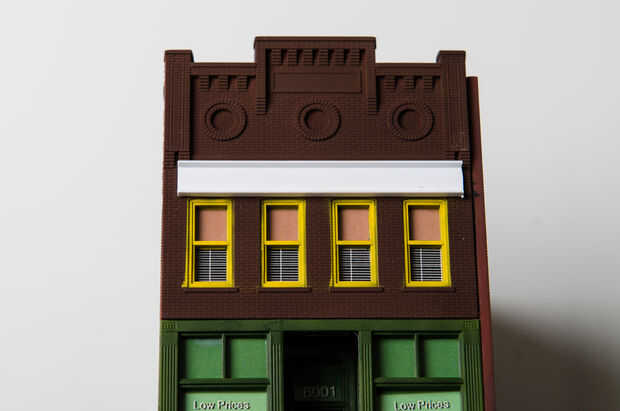

Fije la caja al modelo. En primer lugar tratar de guarnición en su lugar y ver si necesita hacer ajustes. Utilice pegamento blanco regular a agregado la caja para el modelo. Tratando de hacer esto en un modelo ya ensamblado puede ser difícil y tiene mucho de ensayo y error. Tuve que pasar por cinco intentos antes de llegar al tamaño adecuado. Capaces de hacer la caja lo suficientemente apretada como en el modelo se muestra que no exigía pegar. Más tarde me di cuenta de que uno de los LEDs no fue iluminación y era fácil tirar la caja y vuelva a colocar los puentes de ánodo y el cátodo.

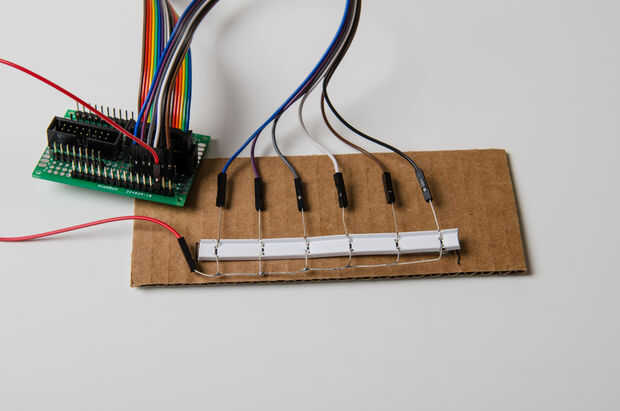

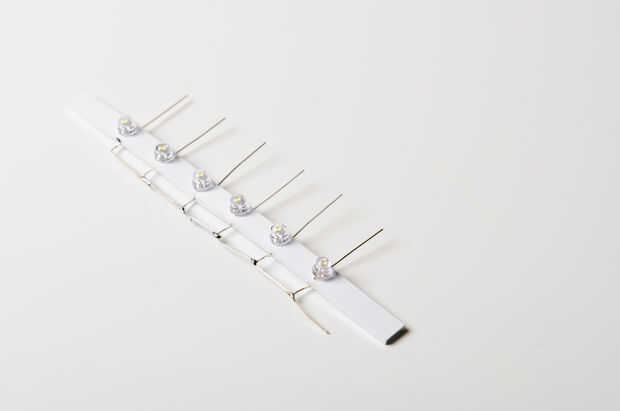

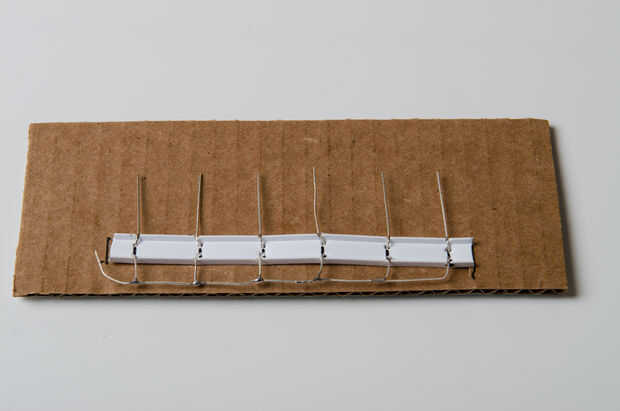

El LED más tiras son para la barra. Sólo corté un agujero en el cartón que era sólo lo suficientemente grande como para que los LEDs caber a través. Mi LED incluso no te caliente después de horas de continuo uso así que no estoy preocupado por un posible incendio. Conectar los LEDs y verificar que todo se ilumina y funciona correctamente. Los LEDs de esta tira se espacian para que puede soldar entre sí los ánodos en un solo autobús. Sólo necesita un cable de puente para conectar todos los LEDs al nodo.
Sobre todo utilicé un cable puente de colores diferentes para cada cátodo. Esto ayuda a depurar errores de cableado cuando importa la orden de los LEDs. También dejé conectados uno al otro que hace algo similar a un cable de cinta.
