Paso 3: Construcción 2: conexión
Estos pasos Obtén un poco más complicada, pero leer dos veces, soldadura de una sola vez y no olviden el diagrama.

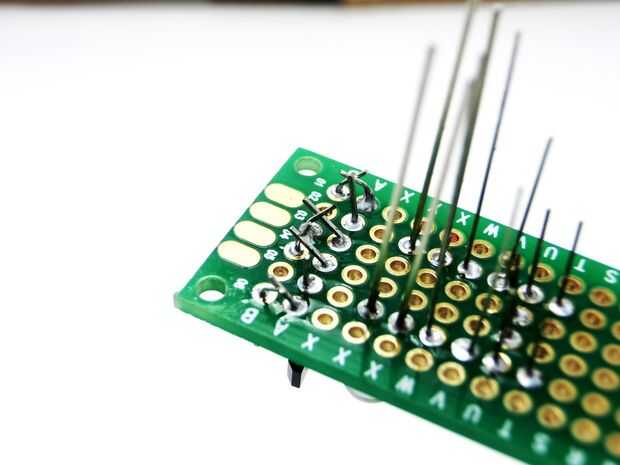

1: curva de la potencia/señal de efecto hall los cables hacia las resistencias adyacentes y viceversa. Una vez que se superponen por un milímetro o así que, siéntete libres recortar el extra, dab sólo soldadura para que estás conectados. Que no estamos tratando con cualquier poder real aquí, para que empalmes de la soldadura no tienen que ser perfecto.

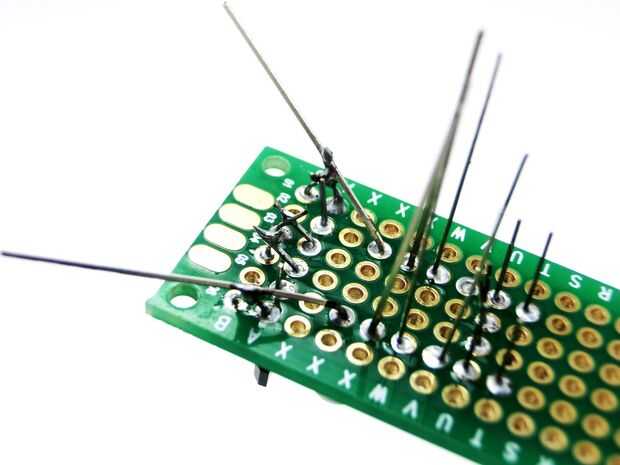

2: LEDs de potencia. Tomar las puntas extremadamente largo positivas del LED y dóblelos hacia fuera y la soldadura en el exteriores dos conexiones que acaba de hacer en el paso anterior. Ambos de estos puntos se conectará a la fuente de alimentación cuando esté listo.
3: conectar el polo negativo del LED resistores y resistencias a los coleccionistas de los 2N3906. Ver cuadro y diagrama.

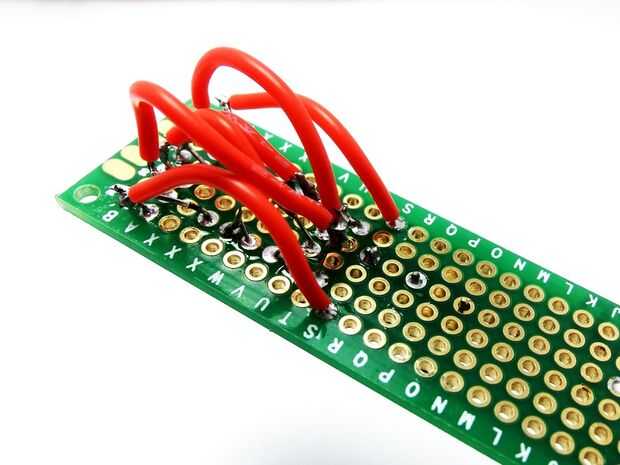

4: Conecte lleva señal de los sensores de efecto hall a las bases de los 2N3906. Esto requerirá un cable flotante, optó por utilizar 24AWG súper flexible de alambre de silicona, porque es lo que tenía. Hacer el proceso fácil, pero cualquier alambre hará, pero asegúrese de que sus conexiones flotantes están aislados de los otros conductores.

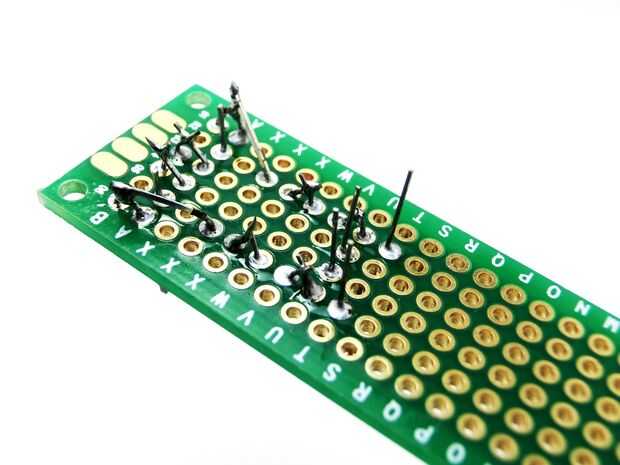

5:Bend el emisor plomos de los 2N3906 juntos y de la soldadura, este será nuestro punto principal de tierra. Una vez que hayas hecho esto, poner plomos flotantes de él a los pines de tierra de los sensores de efecto hall (que deben ser Virgenes).

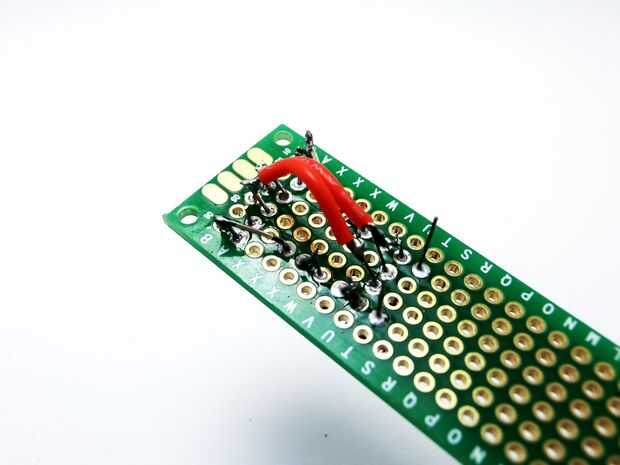

6:Wiring energía. Cómo decidí hacer este paso fue soldar un cable sin aislar desnudo a través de toda la columna J, sobre S1 y S6 pongo flotante lleva a los conductores de alimentación del sensor de efecto hall y J4 que conectado a un terminal de un interruptor.

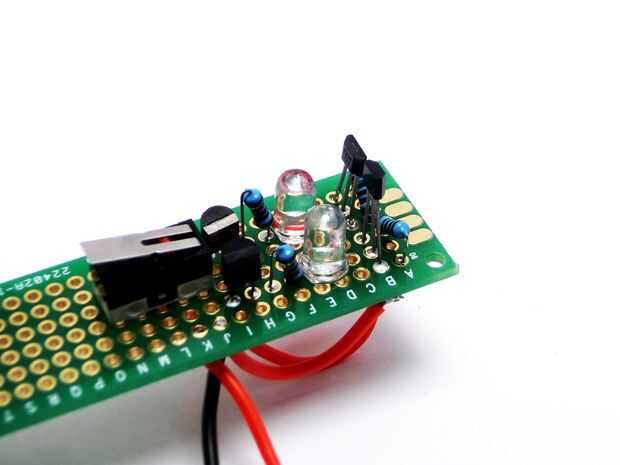

7: hecho! Sólo tiene que añadir un positivo ya sea de cualquier pin de alimentación (A1, A6, B1, B6, cualquier J o conmutador si tiene uno), y una toma de tierra de cualquier conector de tierra (B2, B5, I2, I5). Con esta configuración, el circuito funcionará bien en cualquier lugar de 4.5-15 voltios, así que un clip de batería de 9v es probablemente la fuente de alimentación más fácil.
