Identificador del polo magnético de efecto Hall (1 / 3 paso)

Paso 1: Principios de operación y lista de piezas

Las piezas son como sigue y visible en la primera foto:

(2 x) Y3144 Sensor de efecto Hall, intercambiables con A3144, A3141 y un par otros.

(x 4) resistencias de 1 k, he usado resistencias de película metálica de 1/4W 1%, pero no importa mucho.

LED (2 x), debes elegir uno para cada color, he usado el rojo para el norte y el azul para el sur. Nota, si usas LEDs claras como hizo, no mezclarlas (como hice yo). Resolví este problema poniendo una marca sharpie rojo pequeño en la parte inferior del LED rojo.

transistores PNP (2 x), utilicé un 2N3906 porque son baratos y fácil.

(1 x) interruptor, no es realmente necesario, cualquiera va a hacer, tenía estos microinterruptores de palanca en mano así que utilizado.

(1 x) Protoboard, usé un 2x8cm con agujeros de 2,54 mm inclinado. Una vez más, cualquiera va a hacer.

Además de algunos trozos de alambre, es todo lo que necesitas. Ahora vamos a hablar acerca de cómo funciona:

Estos sensores de efecto hall requieren una corriente constante para trabajar, por lo que deben ser independientemente a tierra para permitir que una pequeña fuga intencional actual, para ello los circuitos necesarios se energía a sensores, energía LED, moler de los sensores, tierra de LEDs, todo por separado. El circuito del LED es interrumpido por un transistor PNP, que es controlado por la salida del sensor de efecto hall, para que encienda cuando el efecto de pasillo se apaga. En este diseño, simplemente estamos construyendo este circuito entero dos veces con los sensores de efecto hall hacia diferentes direcciones y con diferentes LEDs de color.

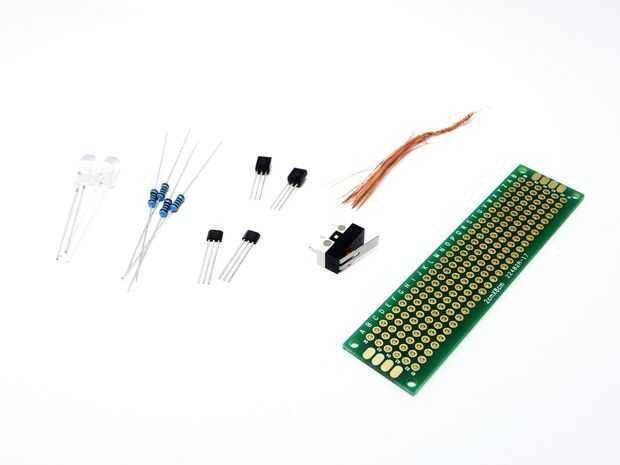

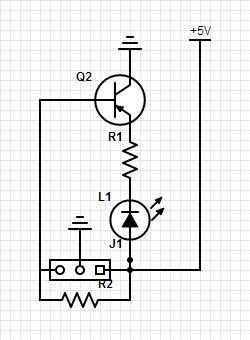

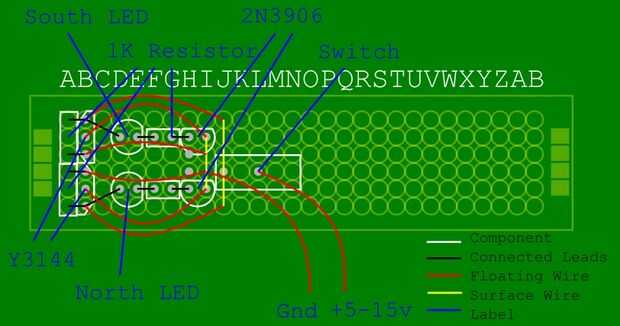

Imagen 1 es todos los accesorios listos para usar, cuadro 2 es el esquema y cuadro 3 es el diseño utiliza. Te observo cómo se montan los transistores podría no dejar claro que las bases (los cables mediados) de los transistores está doblado a H3 y H4, respectivamente.

Si entiendes el concepto, entonces debemos estar dispuestos comenzar! Voy a utilizar las columnas de la letra y las filas número en mi tablero de prototipo para ayudar a decir donde va la materia, pero no se confunda, porque las letras son diferentes desde el fondo hasta la parte superior. Todas las coordenadas se dará desde la parte superior.
