OK, encontré esto en thingiverse e hice testprint un poco.
Básicamente se toman al menos tres rodamientos de bolas y grupo ellos alrededor de una barra de acero lisa - pero sesgada.
Ese sesgo genera un movimiento lineal cuando la varilla se.
Ventajas de este enfoque son:
+ Casi ninguÌ n contragolpe.
+ Utilizar el material que usted tiene puesta alrededor puede obtener baratos para hacer algo que generalmente se tiene a la orden.
+ Recorrido por vuelta es variable! Depende el ángulo de inclinación y el diámetro de la barra y rodamientos (no estoy seguros sobre la matemática exacta aquí). Parece que 20° viajará sobre doble el mismo rodamiento-barra-combo 10 ° inclinación.
+ Puede utilizar múltiples "velocidades" en una varilla a la vez.
+ Dirección de desplazamiento se determina por la orientación de la tuerca. Puede tener múltiples tuercas con direcciones sobre una varilla opuestas.
Desventajas son:
-Fuerza de retención es obviamente mucho menor que con un sistema basado en el hilo.

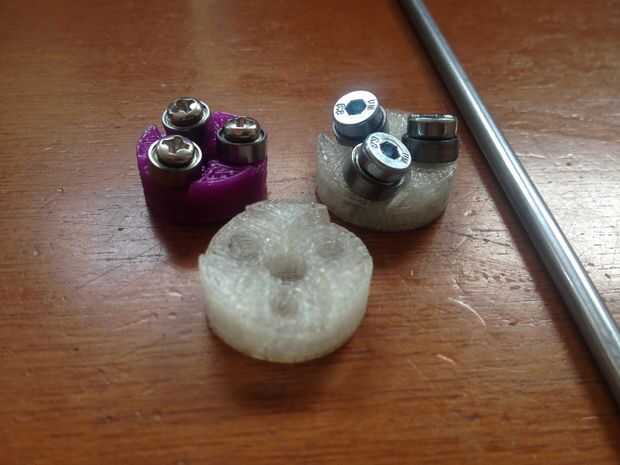

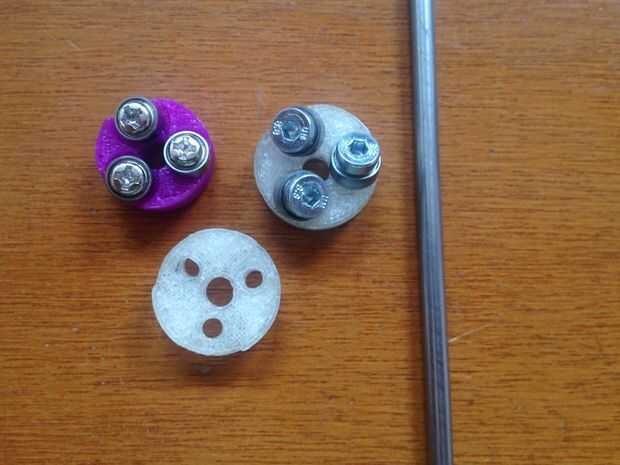

Hice dos ballnuts diferentes con lo que tenía que poner alrededor.
Eje es un eje de Fischertechnik de 4mm y los rodamientos son 3x7x3mm y 4x8x3mm RC-hobby.
Imprimí los centros de mesa en mi! Mini en 0.25mm altura de la capa. Se cortan los hilos de los tornillos directamente en el PLA.

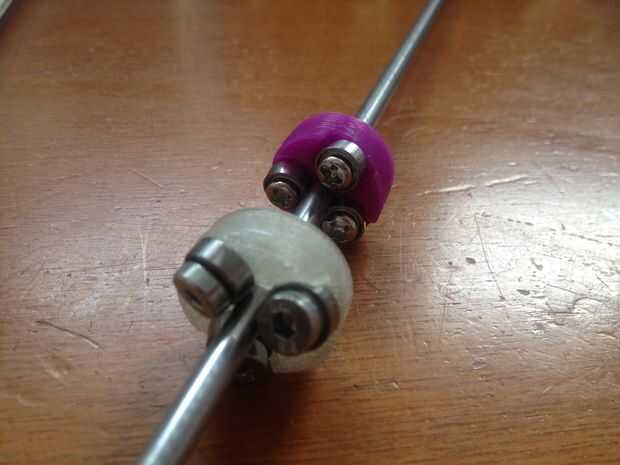

El púrpura tiene un ángulo de inclinación de 10°, el transparente un 20
Aquí está un pequeño video en YouTube.
Incrustar videos es una mierda por cierto...
