Paso 7: construcción

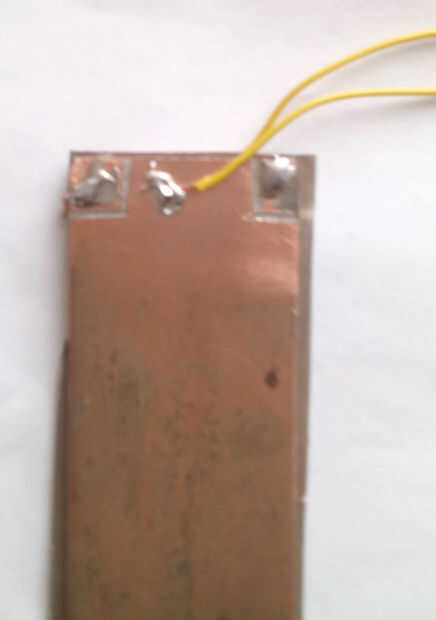

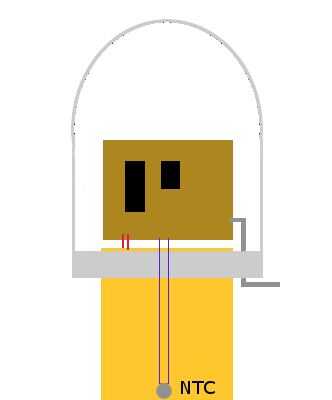

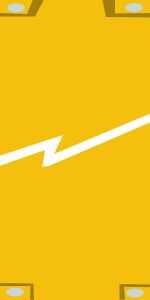

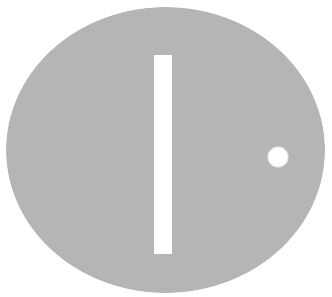

Como no tengo doble cara PCB, solo pegan dos pedazos de una cara (pero, una sola pieza de PCB solo echado a un lado con dos placas grabadas sobre ella trabaja demasiado). Y para asegurarse de no separar, soldado un cable a través de ambas placas en las esquinas. Obviamente eso debe hacerlo un una isla de cobre aislada. Hacer una base de plástico redonda que encajaría en el pcb y que podría llevar a la cúpula de plástico transparente. La cúpula albergaría el PCB aparte que hice para el circuito
Ahora por supuesto esto no es el camino para hacerlo. Es muy conveniente grabar el PCB del circuito en una de las placas del condensador, pero como mi pedazo de chatarra era un poco corto he decidido contra él.

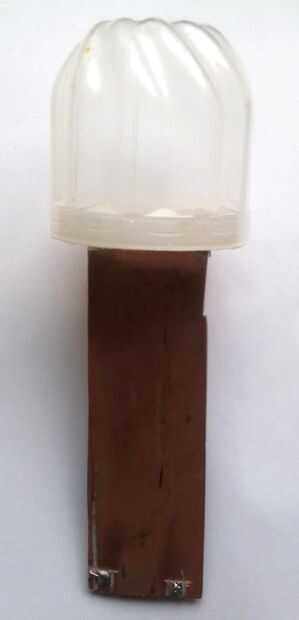

la única razón por la que hice con una cúpula de plástico es porque tengo un LDR debajo de él. sin apenas podría encajonar todo el circuito en tubo del encogimiento y tienen un nifty elegante diseño
La NTC yo pegada a una de las placas del condensador.

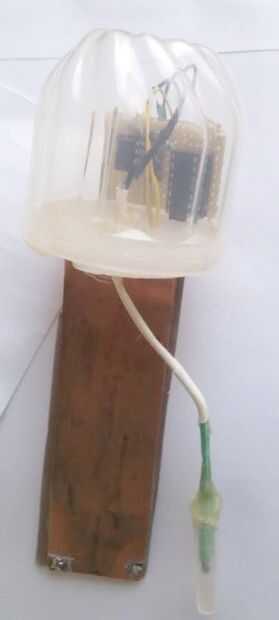

Por último, un cable de 4 hilos va en el sensor.
Es esencial que las placas del condensador están completamente galvánicamente separadas del suelo. Uno puede hacer con pintura, Plasti-Dip (costoso) o tubo termo retráctil.
Más probable es que se elige este último, pero por ahora sólo usaré una bolsa de plástico zip hasta que soy completamente feliz con la instalación.
Para ahora sin embargo funciona bien, aunque aumentó la resistencia en el oscilador RC hasta 3M 3
Costo total:
ATtiny 45 o ct 85: 100 (75 cts en 20SU)
74HC14 10ct
pie de inmersión 10ct
resistencias de 10 cts
Así que básicamente en partes esto costará 1,30 USD.
Algunos PCB de desecho va a hacer y luego algunos cables, un cono y algunos desechos una base de plástico.
La cubierta del tubo de laca o encogimiento podría ser la parte más cara
