Paso 3: transformador

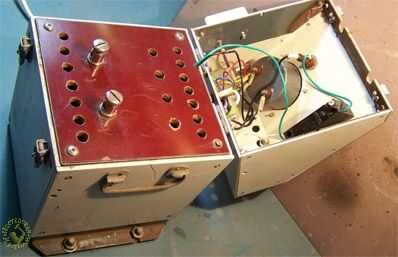

A pesar de su aspecto temible, este dispositivo es común transformador de 1 kWt. Tiene tal aspecto ya fue varias veces como dispositivo diferente en el pasado en uso (graphit fusión dispositivo, soldadura dispositivo etc..). Este dispositivo obtiene una vivienda, automático de conmutación, indicador de consumo de energía y otras lindas cosas así).

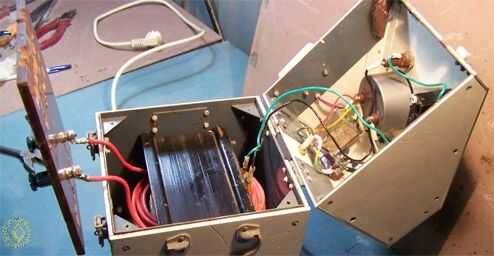

No tienes que hacer tal dispositivo como hice yo – un simple transformador de 1kWt es suficiente. Base es transformador de hierro en forma de Ш. Según necesidad, hacer volver a bobina sin desmontaje y no cambiar la bobina primera inicial. ¿Por qué debemos usar un transformador?
Para la estufa trabajo por cierto tiempo, diámetro del alambre debe ser tan grueso como sea posible.

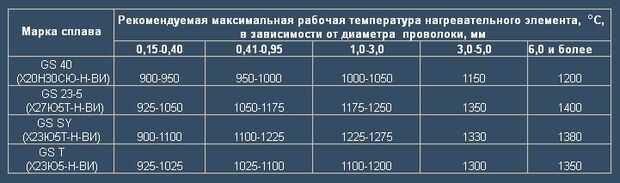

Después de la revisión del gráfico, podemos hacer una conclusión decepcionante: el cable debe ser tan grueso como sea posible. Y de seguro no será 220V.
Por lo tanto, usted no encontrará en graves dispositivos calentadores para 220V. Si se conecta este dispositivo a la red de energía, la necesidad de consumo será 9kWt – que significa se apague en toda la casa y calentador sí mismo conseguirá un golpe grave – el último golpe. Es por qué existen los sistemas en uso que limitan el voltaje. Es decir que el enfoque más adecuado es utilizar transformador.
Bueno, primero la bobina:
-1,1 V / cada ciclo de viento;
-sin carga corriente: 450 mA.
La segunda bobina:
-para carga de 5 ohm y capacidad 1.000 peso, la resistencia será 70V;
-Corriente de la segunda bobina: 14A, sección 6 mm2 de cable, longitud del cable m 28. Este calentador no tiene nueve vidas, sin duda. Pero fácil puedo cambiar, después de encontrar el cable adecuado y después de volver a enrollar de bobina de segunda. Si ha leído el manual de operación para la Thermodat, ha reconocido que la limitación de la capacidad máxima es posible. Pero esto no es conveniente para mí porque nos referimos a la capacidad de alcance medio del calentador. Estando en modo de pulsos distribuidos, como tenemos, tendremos pulsos para 9 kWt y tendremos la fiesta. Habrá suficiente energía para los vecinos también, porque los autómatas en el poder de casas neta se calculan para capacidad de alcance medio.

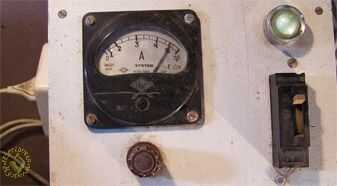

Indicador de corriente entrante – debido al efecto de inercia – Mostrar así la capacidad de tamaño mediana. Hasta que la estufa está fría, tenemos actual cerca de 5A, luego baja un poco, después de calentar la fase (debido al aumento de la resistencia de calefacción). El más cercano al valor prescrito, disminuirá casi hasta 0 (trabajo de controlador PID).
