Paso 2: Unidad de Control
Tapa y parte inferior de la unidad de control contienen mallas para el enfriamiento de los resultados del calentador. Diamater de resultados debe ser de 3 mm. También hay emisión de calor a través de la parte inferior del dispositivo de fusión. Refrigeración del regulador no es necesario – porque no hay capacidad de 10Wt solamente. Debe enfriar los extremos fríos de termopar también.

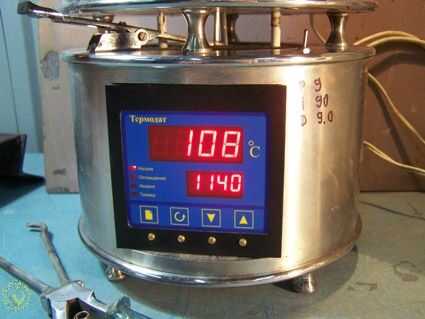

Unidad de control con control de temperatura Thermodat - 10K 2. En la esquina superior derecha – conmutador de energía se encuentra. Arriba a la izquierda, palanca de elevación del hervir con barra de base de la elevación (electrodo para acero d = 3mm).
Por qué ha seleccionado Thermodat como controlador. Tuve experiencia con el horno, pero una vez después de mantener el dispositivo en lugar sin calefacción durante el invierno, fijación de costura se perdió. Thermodat sobrevivió a varias temporadas de invierno y mantener no sólo su costura, pero la configuración también. Y – este dispositivo tiene carcasa metálica fuerte, es muy confiable.
Puede utilizar energía elemento de este conjunto, también. Unidad de control de simistor BUS1-V01. Esta unidad se acomoda para trabajar especialmente con dispositivos Thermodat.

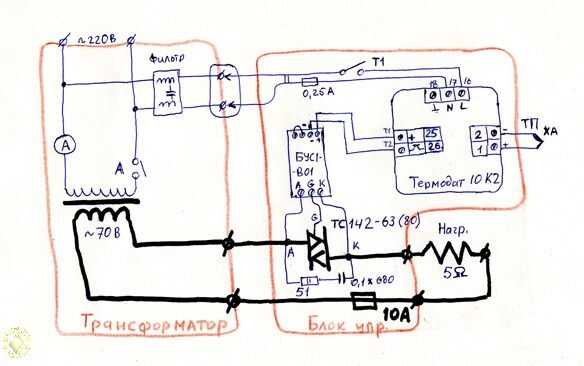

Esquema del circuito. Circuitos de alto amperaje están marcados con línea. Debe usar cable de sección 6mm 2, por lo menos.

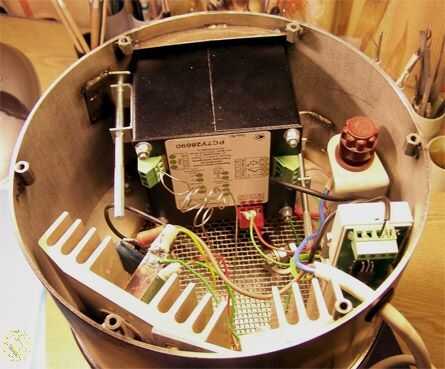

Te le informo sobre transformador más adelante. Ahora algunas palabras sobre la unidad de control. Se pondrá el interruptor T1, está protegido por fusible de 0, 25A. Hay un filtro incorporado de sobretensión en el transformador de la vivienda y está dirigido para proporcionar energía al controlador. Debe utilizar simistor TS142-80 (1420V, 80A, he firmado que en CHIP y DIP). Localicé el simistor en el radiador, pero como mi experiencia demostrada, no hay calor demasiado. Por favor no se olvide de hacer una simistor de aislamiento contra el de la vivienda. Usted debe usar mica o cerámica. Se debe aislar o simistor por separado, o - simistor montado con radiador.

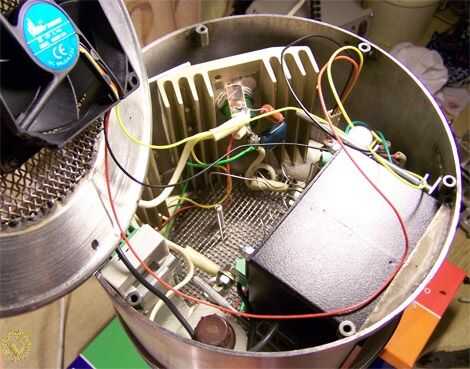

Se puede ver detrás de Thermodat hay unidad de control del ventilador situado. He añadido esta unidad de control para más adelante del ventilador y el ventilador sí mismo poner en malla inferior. Construcción de unidad de control es muy simple: transformador, puente y condensador. Salida es de 12V. El ventilador (cooler) que desmantelado desde ordenador.
Salida del calentador. Salida se producirá a través de malla, aislado en tubos de cerámica. Utilicé todo tornillo que vienen taladrados para conectar a la terminal.
Entrada de termopar en la unidad de control. Si no tienes tal cerámica pipa, tienes que pagar este dinero en mercado de YASAM.
Note por favor: montaje se realiza mediante el uso de cable de montaje común, circuitos de alto amperaje se realizan mediante el uso de cables con sección no inferior a 6 mm2. Extremos de los cables de termopar se han puesto directos en caja de bornes. No pase de autobús en su aspecto en planta-fabricados en su lugar, por lo tanto tuve que desmontar la tapa (no hacer la vida más fácil, pero no me importa:). Otros elementos se muestran bien en fotografía.
