Sketchbook Mod v1

materiales y herramientas:
-Cuaderno de dibujo fabricado con un material de cubierta compatible con laser (Junta de Unión, etc. – no moleskin!)
-Calibradores para medir el grosor de la cubierta de su cuaderno de bocetos
-Arandelas de goma en varios tamaños
-Acceso a vector software de dibujo y una máquina de corte láser.  Hice esto en el TechShop (www.techshop.ws), que cuenta con CorelDRAW y láser de Epilog; Usted también necesitará una memoria USB para transferir tus archivos

1. averiguar lo que tapones de hule que tamaño utilizas antes de empezar a trazar su diseño, ya que le ahorrará mucho en el camino de dolores de cabeza abajo de la línea.  Hay varias dimensiones claves que son relevantes: el interior (ID) de diámetro, el diámetro exterior (OD), el diámetro de la ranura (a veces se denomina "panel") (GD), el espesor de la ranura (o "panel") (t) y la altura de la arandela (h).

2. Mida el espesor de la portada de cuaderno de bocetos con las pinzas.  Se trata de la "t".  Se utiliza para acotar qué ojales están disponibles para su diseño.  Si el espesor no es un grueso de ranura estándar ojal, errar en el lado de los ojales están demasiado apretados en lugar de perder demasiado.  Son de goma, después de todo y se estirará un poco si es necesario.

3. decidir cuán cerca su diseño vendrá al borde límite del cuaderno de dibujo.  Los ojales agregará espesor (técnicamente: (h-t) / 2) en el interior cubierta del cuaderno de dibujo y tener ojales más gruesos cerca del borde encuadernado podría inclinar la tapa de su cuaderno de dibujo en más de un ángulo "abierto" que desea.  La cantidad dependerá de algunos otros factores, como la tirantez del atascamiento de libro, pero dejando un margen decente desde el borde encuadernado también ayudará.  Si está utilizando un cuaderno de espiral, esto obviamente será menor de un problema.

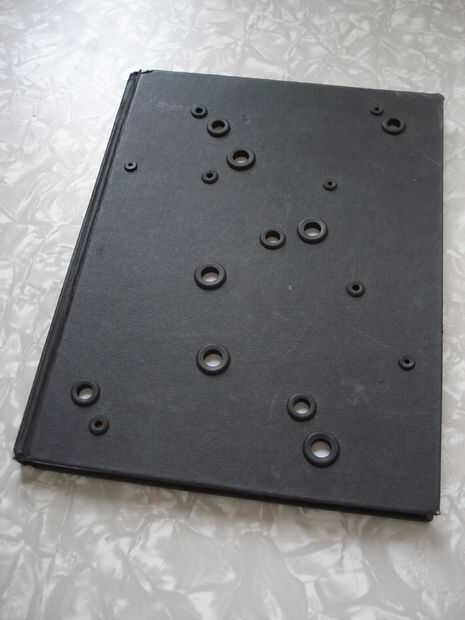

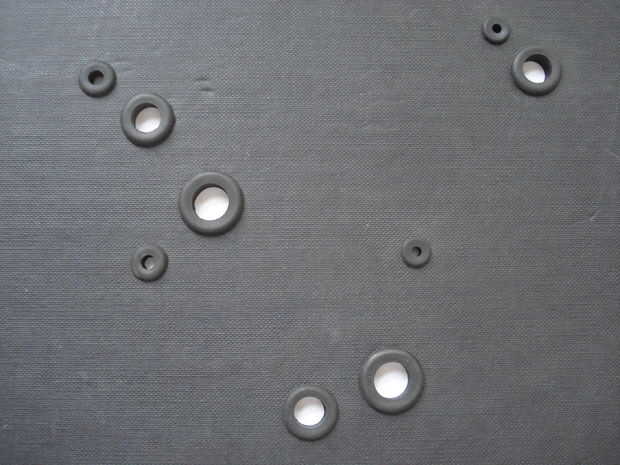

4. usando cualquier software de arte vector tiene, crear el arte de la cubierta.  Como mínimo, necesita una capa con todos los agujeros de la corte, los GDs, de los ojales que están utilizando.  Para ver cómo realmente se verá su diseño, sin embargo, probablemente tendrá una capa mostrando el ODs y el IDs, ya que es lo que verán una vez que el cuaderno de dibujo.  Utilicé cuatro ojales de diferentes tamaños para mi portada.

5. tenga en cuenta la orientación del cuaderno de bocetos en el cortador del laser.  Necesita tener la tapa abierta cuando está cortando (para no cortar la primera varias páginas de su libro), y se limpio corte de afuera hacia adentro (puedes incluso poner una capa de papel de transferencia o cinta adhesiva en ambos lados para evitar que ningún hollín marca la tapa mientras se está cortando.  Si usted está cortando un diseño en el * frente * cubierta de sketchbook, será más fácil girar el cuaderno 180 grados para que la esquina inferior derecha de la carpeta de bocetos se alinea contra los bordes superiores e izquierdos de la cortadora láser.  Esto significa que su arte también debe girar en la misma orientación.  Alternativamente, puede mantener la orientación "vertical" y a restablecer la posición láser antes de comenzar.

6. tuve la "suerte" en que estaba trabajando con un libro de bocetos que había venido arrastrado, por lo que he podido poner el enlace completamente plana en la cama láser.  Si tu cuaderno no pone la plana bastante (tener en cuenta el recorrido completo del pórtico láser para todos los de su corte), se debe apuntalar la cubierta en un bloque de madera (o cualquier cosa que es conveniente para lasering) que es la misma altura que la mayor parte de su libro de bocetos.  Agachen la cara con el grueso de papel por lo que no interfiere con el recorrido del láser durante el corte.  Usted tendrá que ajustar su enfoque láser adecuadamente.

7. ya que solo (presumiblemente) tienen un cuaderno de dibujo que se trabaja con, no quieres atornillar para arriba!  Ejecutar una primera pasada con el punto rojo de seguimiento * ON * y el poder establecido en * cero *.  Ver todo el camino a través (o por lo menos lo suficiente para que * le * sentirse cómodo con que derecho).

8. ahora, basado en su cuaderno de dibujo cubierta material y espesor, ajustar la potencia del láser ~ 80% de lo que * pensar * tarda para cortar a través de la cubierta.  Cuando usas uno de tipo material, es mejor sigilosamente en el ajuste apropiado, incluso si tienes que correr la ruta varias veces, lo que es de exagere y queman su sketchbook (o haz marcas de quemadura sucio en el interior).  Ejecutar el corte.  Tal vez dos veces.

9. antes de mover el sketchbook, empujar y prod para asegurarse de que todos los agujeros de cortan a través de todo el camino.  Si necesita ejecutar un pase extra (o incluso dos), * antes * recoger el libro.  Una vez que recoger, todas las apuestas están apagado con conseguir reajuste apropiado para otro paso (a menos que usted tomó pasos para hacer una plantilla y luego, bueno en ya!)

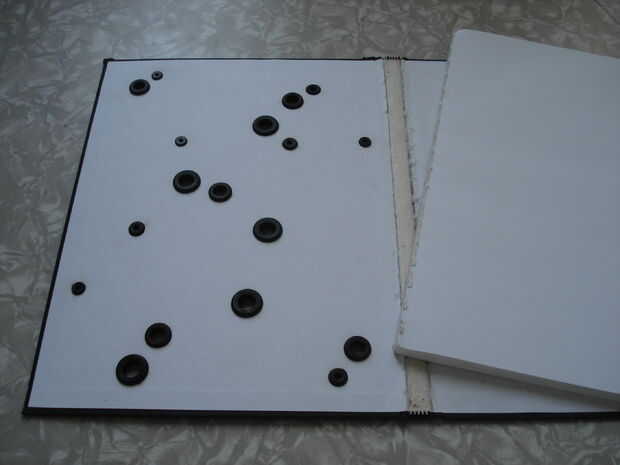

10. Retire cualquier cinta adhesiva e inserte las arandelas de goma!

Dependiendo el material de la cubierta del cuaderno, también se puede jugar con rastering ilustraciones en la tapa, así.  Sea creativo y diviértase con él!
