Horno campana incandescente a LED conversión (5 / 8 paso)

Paso 5: Montar el conjunto LED y cable


Monte el conjunto del LED:

-Esto variará grandemente dependiendo de la configuración y la campana del horno.

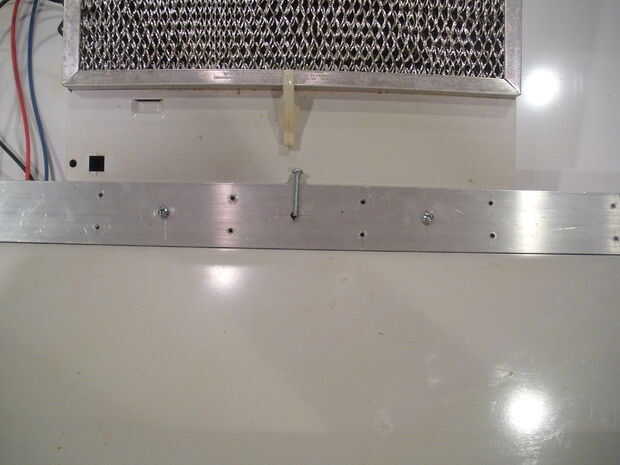

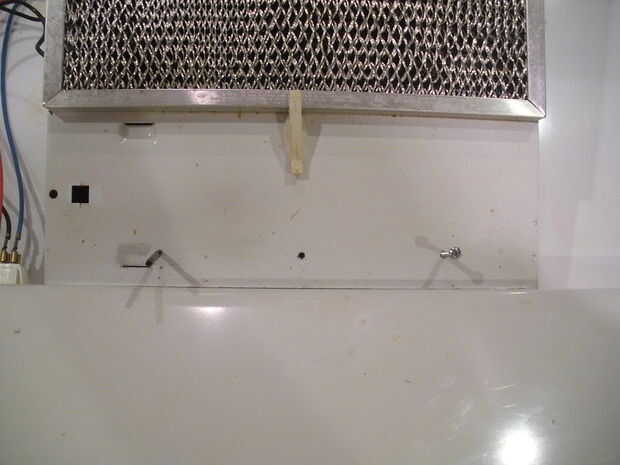

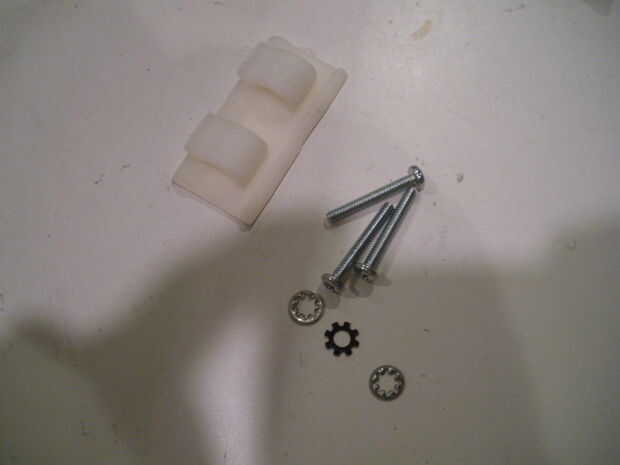

-Ver en las imágenes, utiliza 3 tornillos y el borde de la parte de la campana del horno de chapa para apoyar la barra de aluminio con los LEDs.

-Usando un poco de compuesto térmico a las áreas de la barra de aluminio que quisiera tocar la campana, luego atornillar en a los agujeros perforado y golpeado ligeramente.

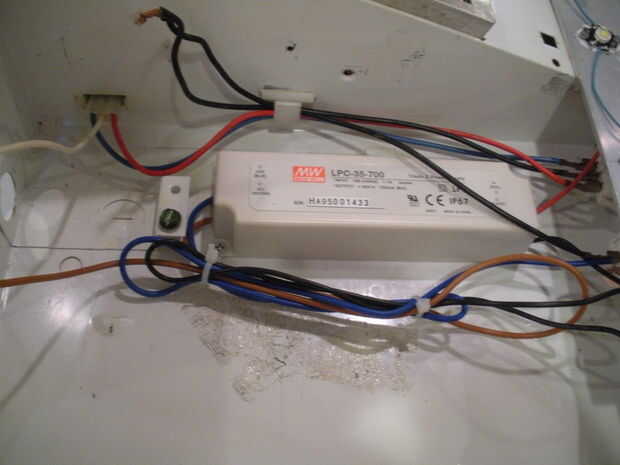

Cableado del regulador de corriente:

-Si no ya Monte el regulador de corriente constante.

-Campanas la mayoría tienen un interruptor para la luz y un encendido o interruptor de 3 velocidades para el ventilador.

-El zócalo del bulbo debe han sido acortado apagado en el paso 2 y los cables etiquetaron que es AC caliente y cuál es el neutro de la AC

-Averiguar cuál es cuál y olvidarse del ventilador y centrarse en la luz de encendido/apagado.

-Utilizando una tuerca para hilos conectar el cable vivo de AC del interruptor para la conexión de CA caliente del regulador de corriente constante.

-Cable de la CA neutro a neutro AC del regulador de corriente constante.

-Posición y abrigarse de los cables con unas abrazaderas de plástico

Los 2 cables que se conectan a la tensión deben ser conencted de las Naciones Unidas.
