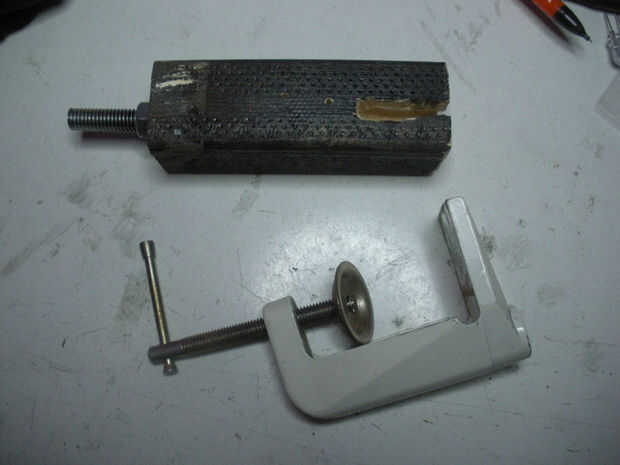

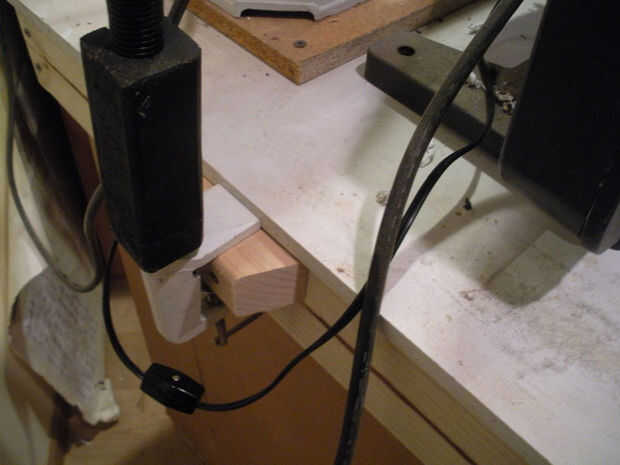

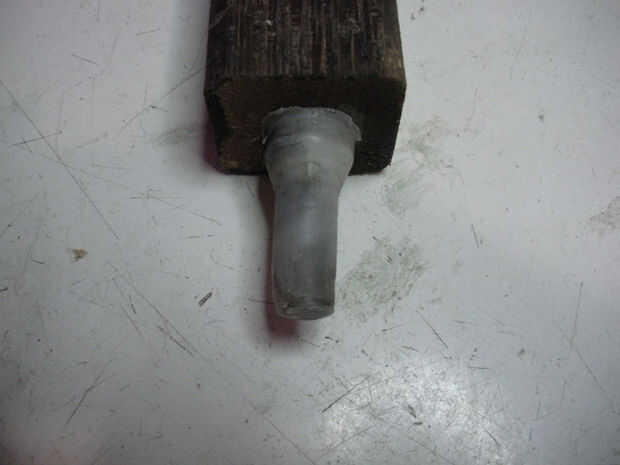

Compró un cuello de cisne luz de una venta de garaje por unos pocos dólares. Tenía un gancho en el extremo para colgar, que era inútil, no estoy seguro lo que se suponía, pero tenía que ir. Me convertí de utilizar una pequeña lámpara incandescente de 24 x 0.5w blanco fresco LED en un paquete de 10 mm, 12w total. Quería mantenerlo tan simple como sea posible, ejecutar desde red CA y construir una forma más útil para montarlo. Utilicé un estilo pinza sobra base, 2 x 2, un perno de 1/4" y poco Shapelock de plástico para crear un montaje versátil. (Fue todo reciclado o eliminación de registros obsoletos)
Encender el LED de corriente AC:
Hay muchísima información allí sobre cómo hacer esto, se pone un poco dura para ya que hay muchas configuraciones diferentes de personas han utilizado. Y ninguno que encontré había utilizado este tipo de 0.5w LED.
He encontrado estos sitios para ser muy útil:
http://www.electronics2000.co.uk/Calc/reactance-Calculator.php
http://www.marcspages.co.uk/Tech/6103.htm
http://www.ele.uva.es/~Pedro/optoele/LEDs/Appnotes/LED_AC_operation.pdf
Este circuito utiliza la reactancia de un condensador para limitar la corriente suministrada a los LEDs. Este método es mucho más eficiente y más seguro que tratar de rectificar la CA y luego usar resistencias para limitar la corriente. Los 0.5w LED requiere 100ma y 130ma pico. Quería mantenerla en la zona segura como quiero esto último, en lugar de intentar hacerla más brillante.
A través de ensayo y error en una calculadora y comprobar qué valores condensador estaban disponibles para mí, colocó en un 1.8uF, 250v, X1 tipo condensador, el X1 lo señala como un condensador a prueba de fallos que se exige.
Reactancia de un 1.8uF en 60 hz = 1.474kohm
Máximo: 170 vac / 1.474 = 115.33ma
Nominal: 120 vac / 1.474 = 81.41ma

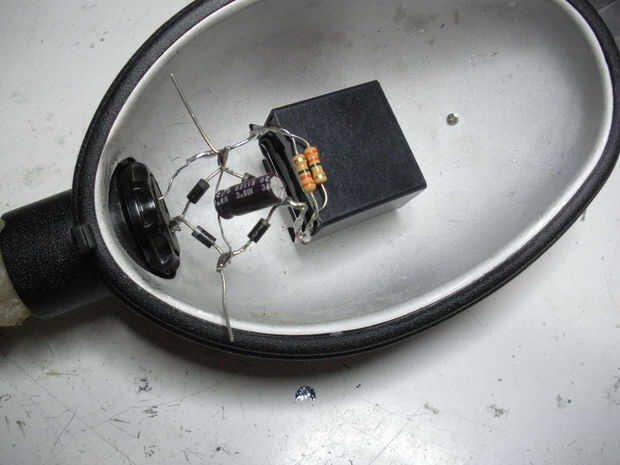

Electrónica:

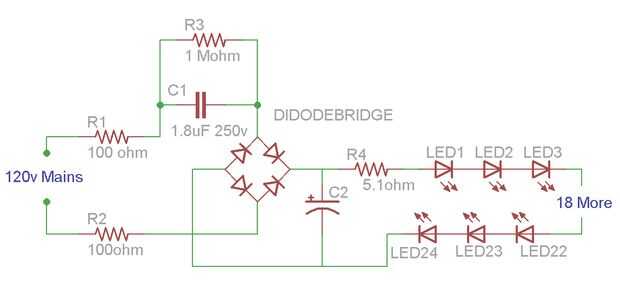

- C1: 1.8uF, 250v, tipo X1. Como este
- C2: Alta uF Capacitor, (utilicé un 18uf tenía alrededor) suaviza la DC rectificada, 100v o superior
- R1 y R2: 100 ohmios 1/4w, evitar corrientes transitorias y actúa como un fusible.
- R3: 1 Mohm o más, sangra el condensador cuando obtiene apaga. Nota usé dos 3.3 Mohm en paralelo para obtener un 1.65 Mohm
- R4: Mayoría de los diseños tiene esto, no lo incluí en mi dispositivo.
- Diodebridge: 250v o más alto, mina de 1n4007s
- LEDs: 10mm, 0.5w(100ma), LEDs blanco frío encontrar algunas aquí
Hay 10mm LEDs ahi solo 20ma o 50ma, compruebe antes de comprar.

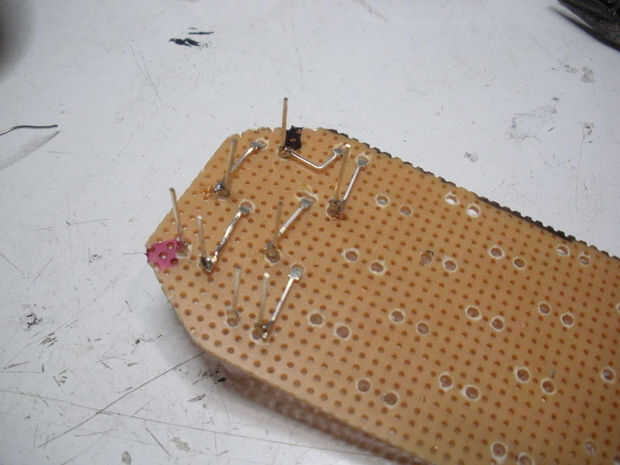

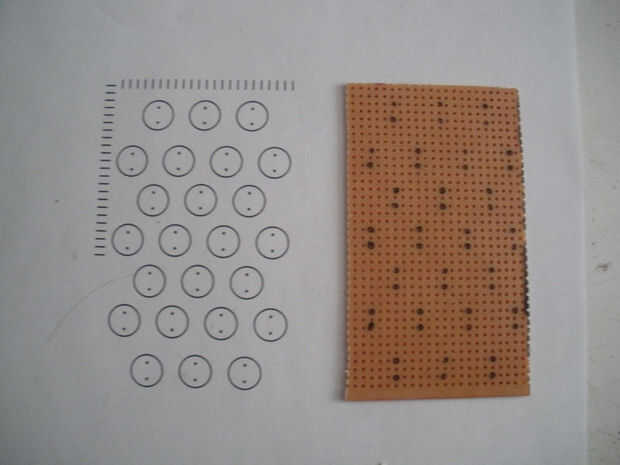

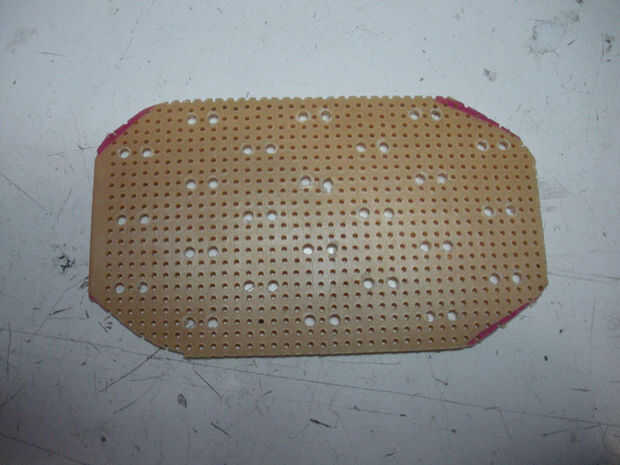

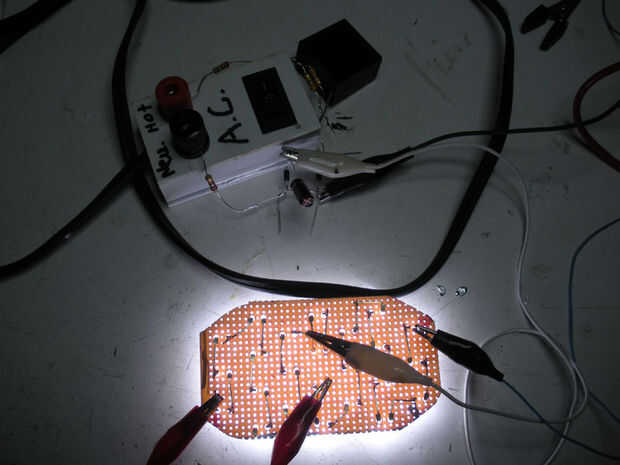

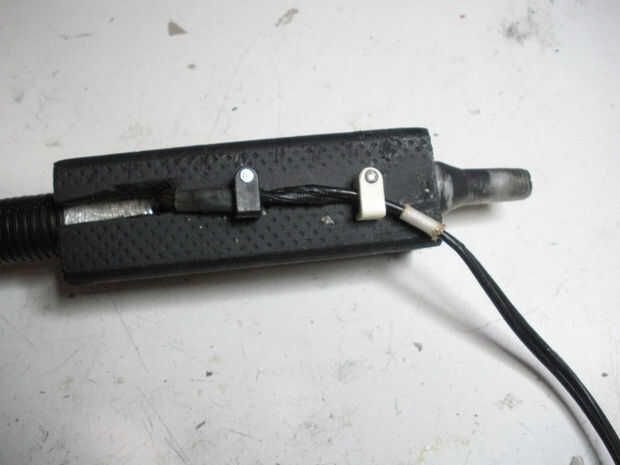

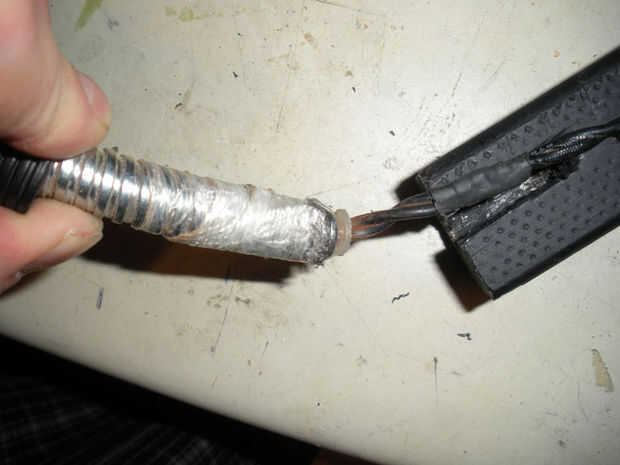

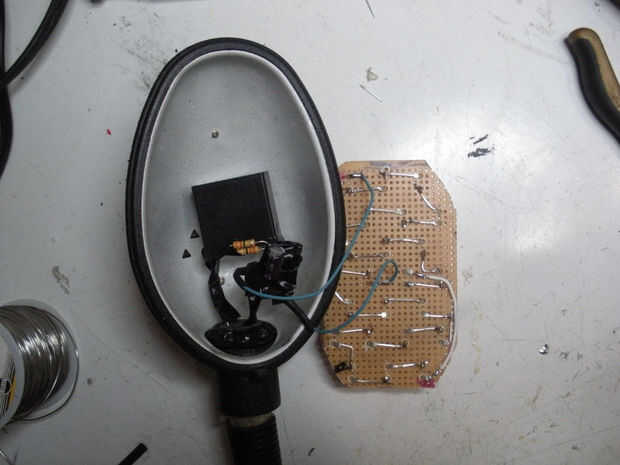

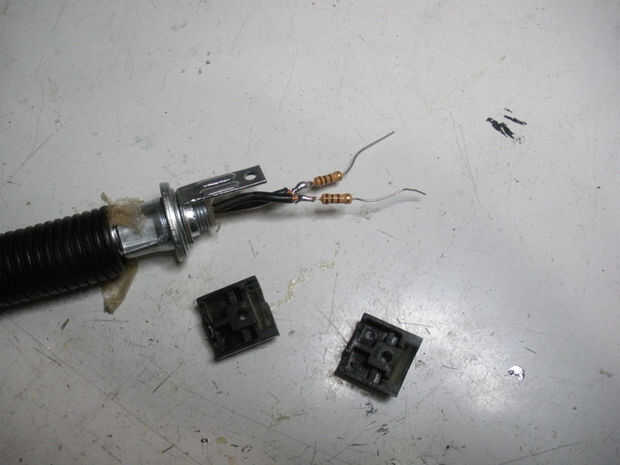

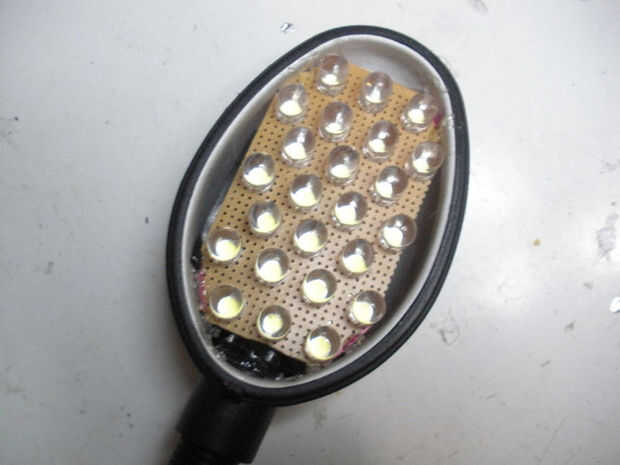

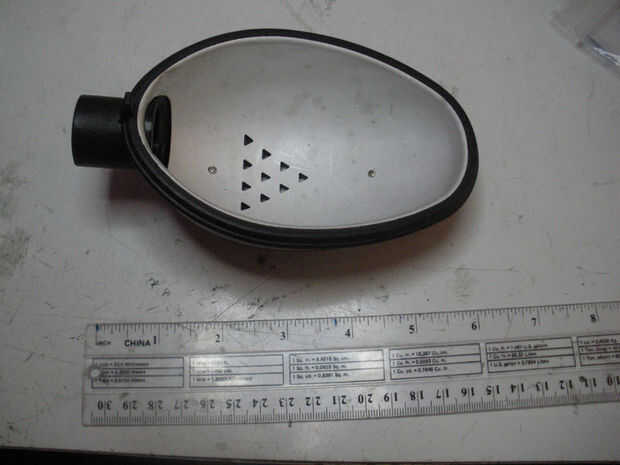

Echa un vistazo a las notas de la imagen para más detalles.
