Horno campana incandescente a LED conversión (4 / 8 paso)

Paso 4: Soldar los LEDs


Los LED de montaje:

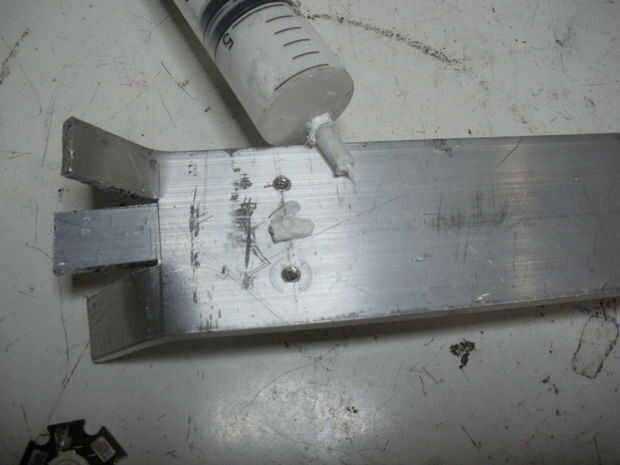

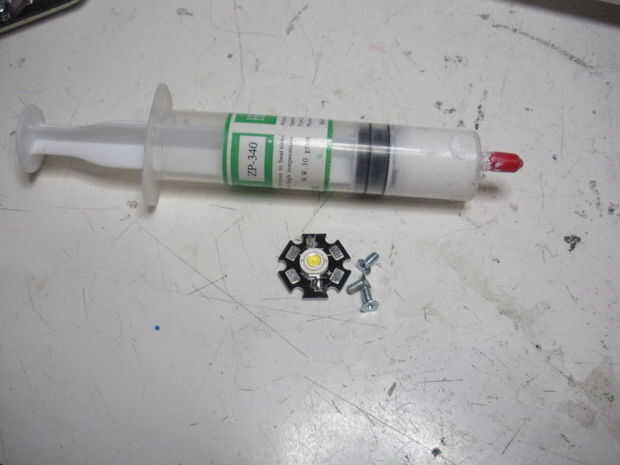

-Poner una gota de compuesto térmico en donde se sentará el LED

-Lugar del LEDsso que pueden estar conectados en serie, organizar tan sus almohadillas soler + o - están en orden.

+ LED1 - LED2 - LED3 - + LED4-ect

-Atornille el LED, asegúrese de que los tornillos no están en contacto con los electrodos de soldadura, utilice un tornillo de tipo en forma de V/plana/avellanada

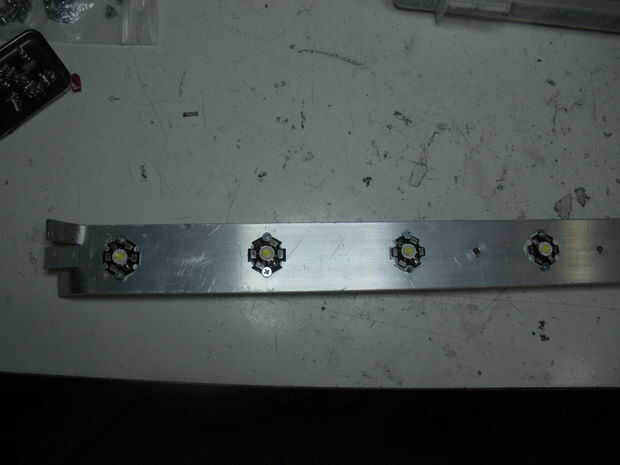

-Monte todos los LEDs

Para soldar los LEDs:

-Empiece por subir el soldador bien caliente, 250 hacia arriba c y flujo de la soldadura pastillas si no son ya

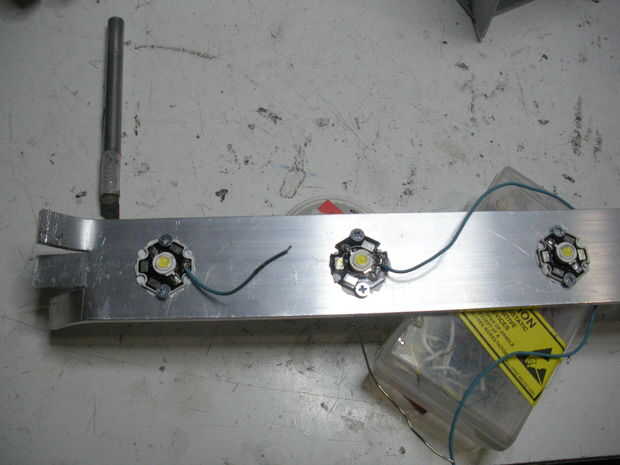

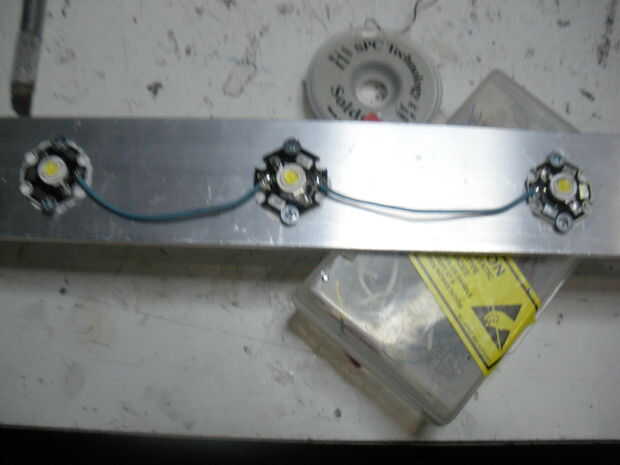

-Usando algunos de calibre 20 o más gruesa de alta temperatura o silicona hilo aislado, Inicio de conexión une los pads de soldadura como se pusieron
+ LED1 - LED2 - LED3 - + LED4-ect

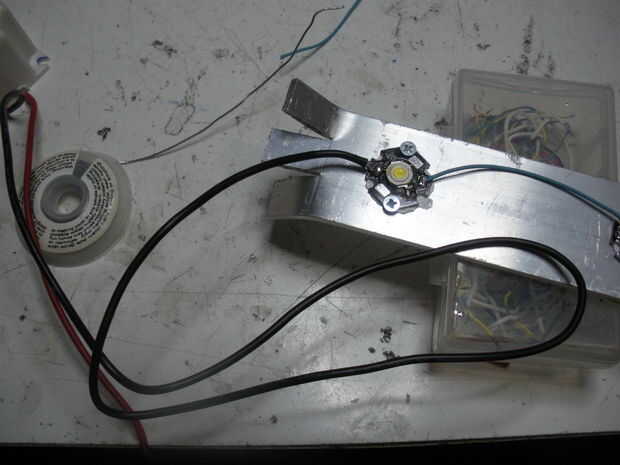

-Luego se conecta el regulador de corriente constante. Conecte los reguladores V - un LED de fin - y V + el regulador LED + en el otro extremo de la cadena.

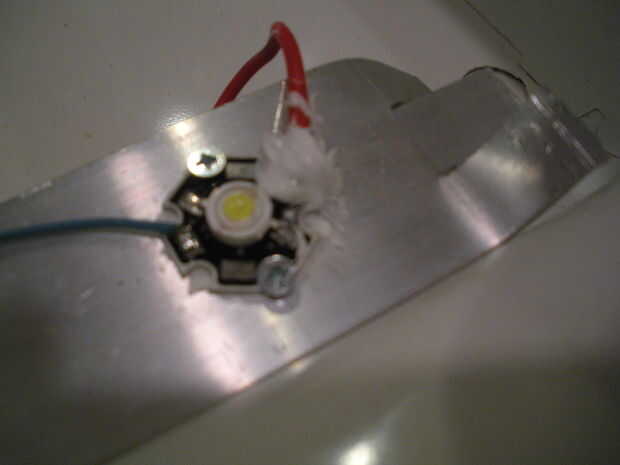

-Por último silicona o hotglue cualquier lugar donde parece que el cable podría doblar o mover y toque la barra de aluminio.

Sin cables nunca deben tocar la barra de aluminio, lo más probable es que destruiría el regulador de corriente constante. Asegúrese de que están aisladas.
