Paso 2: Montaje mecánico (corte láser acrílico 3d-impresión y hojas el bisel de la pantalla)

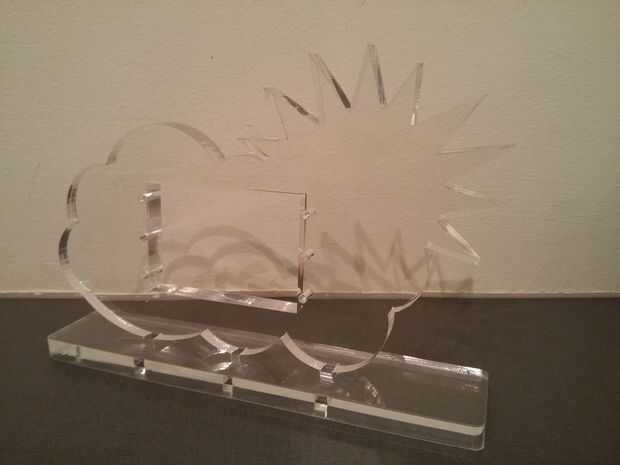

Suministra todos los archivos de CAD y la corte sí mismo depende en su máquina local disponible en cuanto a velocidad y potencia. He incluido el archivo de soporte de la base, un archivo que contiene el sol/nube completa pero también 2 archivos separados de sol y nube. En las fotos que se puede ver que hice 2 cuerpos, uno es totalmente transparente, el otro con un sol amarillo de la hoja de acrílico amarillo. Con los archivos suministrados usted puede elegir que hacer.

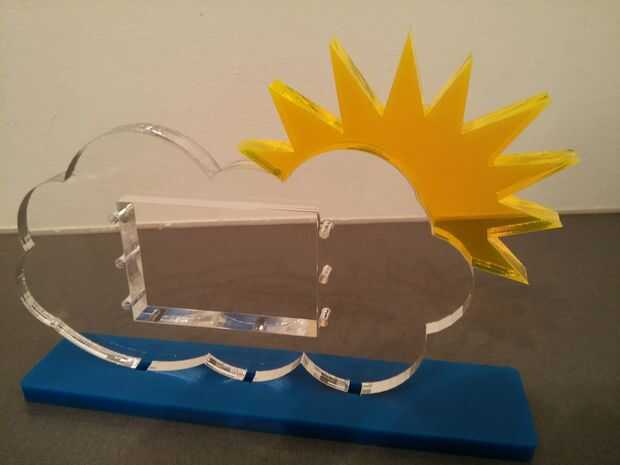

Al final que decidí hacer el sol en amarillo, la nube transparente incolora y la base de soporte en azul.
Suministra una versión de laser-corte y archivo de la versión 3d de la luneta. Si eliges la versión láser necesita material lámina de plástico de aprox. 1mm a 1,5 mm de espesor.

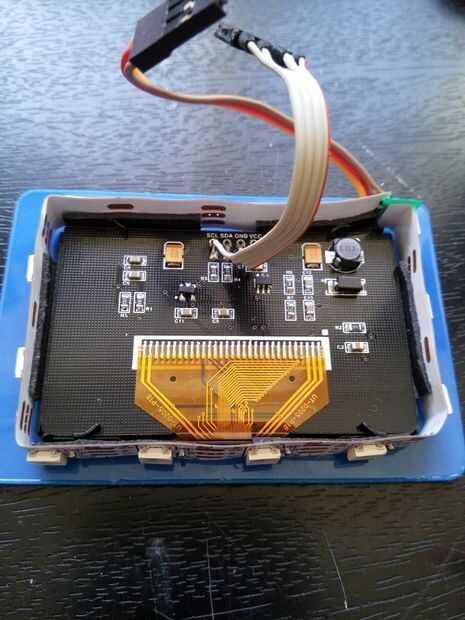

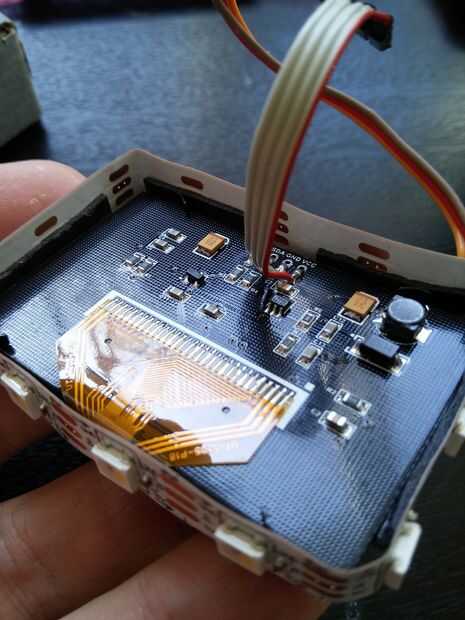

Usé la versión del corte del laser porque se ve más ordenada y 3d impresión y hay menos luz brillando a través de debido a los leds RGB. Alinear esta versión laser-cortó el cuerpo de acrílico es más difícil puesto que esto no hay muescas como la versión impresa 3d pero parece mucho más ajustada y deja ninguÌ n resbalón de la luz a través de los leds RGB (Neopixel) detrás de él a través del cuerpo de acrílico.

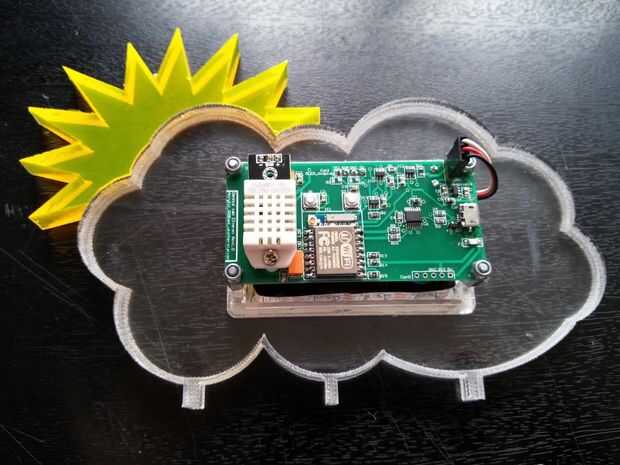

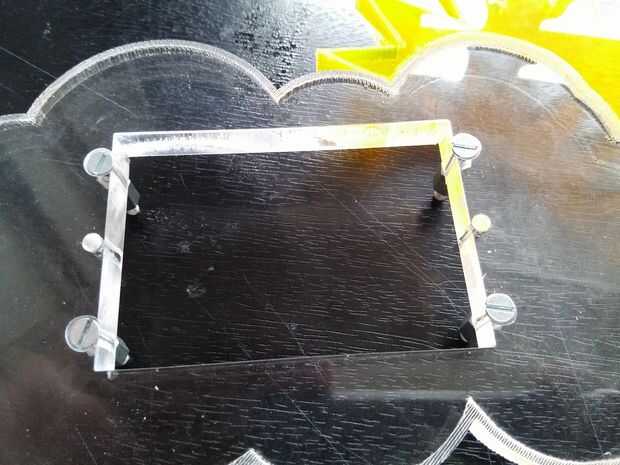

Los 4 orificios de esquina en el cuerpo de acrílico necesitan tratamiento con un avellanado. Hay una foto con este paso que muestra cómo los agujeros countersunken. Así cuando monte la PCB para el cuerpo de acrílico puede albergar los tornillos en el cuerpo y el bisel se ajusta muy bien sobre él, ocultar los tornillos.
Por último utilicé cinta de doble cara para fijar el bisel para el cuerpo de plexiglás.
