Paso 1: Ir de compras para las partes
¡ Actualización!
Esto se ha agregado después de que publiqué el instructivo y el texto que sigue en este paso.

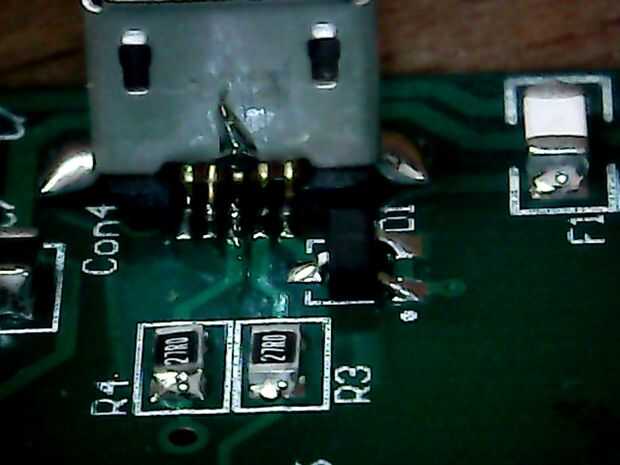

Noté que el cable USB era claramente visible en las imágenes que he subido. No presto atención a él en el momento de publicar pero ahora empezó a molestarme. Para tener una solución. En lugar de usar el conector USB mencionado abajo en mi lista de materiales de electrónica uso esta. Ahora el cable USB se apuntar hacia atrás cuando conectarla. Sin embargo, este conector no se ajusta en el diseño de PCB que hice. Para superar esto un leve finetune mecánica era necesario. Los 2 grandes del metal pernos que están en este conector que doblada a los lados y soldarlos a las almohadillas de PCB tierra grande. Los 5 USB datos pernos que tuve que empujar ligeramente hacia el PCB que tocó el PCB y puede soldarse. También he añadido una imagen que muestra cómo hacerlo con este paso. Depende de usted qué conector utilizar, en la LDM es un aparato directamente sobre el PCB pero el mencionado en esta actualización hace la estación mira mejor!
Archivos para descargar
Descargar el archivo ZIP adjunto a este proyecto, contiene todo: los archivos de CAD para el lasercutter (cuerpo + soporte) Impresora 3d (pantalla bisel), el esquema y archivos Gerber para la PCB, una lista de materiales para la electrónica y el Firmware
Mecánica
Para la parte mecánica he utilizado la hoja de acrílico. Aquí en Holanda encontré un distribuidor muy barato de plexiglás real donde usted puede pedir los tamaños más pequeños como (justo el tamaño que necesita) en todos los gruesos. Para el holandés lectores haga clic aquí. Para los demás tienes que encontrar este local.

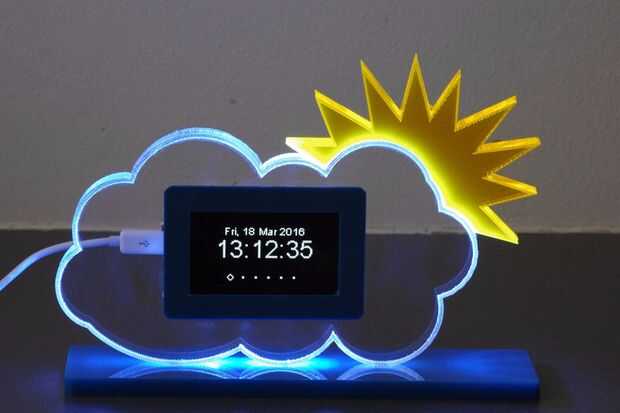

Podría utilizar para la base y cuerpo cualquier acrílico que te gusta, aquí muestro lo que hice. Pero por ejemplo el cuerpo de nube sol también podría ser de 1 hoja en lugar de la nube está claro y el sol amarillo claro.
- 1 hoja de 220 x 220mm y 10mm de espesor para la 'nube'
- 1 hoja de 120 x 120mm para el "sol"
- algunos adhesivos plásticos preferiblemente Acrifix 1R0192 para unir las partes
- 1 hoja de 50x200mm para la base/soporte (yo usé azul)
- (opcional 1 hoja de plástico en color de elección, aprox. 1mm de espesor para hacer la placa bisel frontal OLED, suministran tanto los archivos de impresión 3d para la luneta, así como el archivo de CAD a un bisel de corte del laser, la elección depende de usted que se prefiere)
Electrónica
Aquí es una visión completa de lo que usé para mi proyecto. En la electrónica de paso más a explicar para qué sirven las piezas. Usted podría decidir no usarlos todos según lo que desee la estación para mostrar. Como mínimo necesitas una ESP8266 y la exhibición de OLED.
- Ordenar mi PCB usando mis archivos Gerber. Utilicé este servicio chino muy asequible y la opción de 5 cm x 10 cm allí cabrán. Obtendrá 10 juntas pero a un precio donde puedo incluso 1 PCB para aquí en Europa...)
- Para el usuario mediante el servicio de OSHpark he añadido un archivo zip de gerber/taladro separado a este paso llamado OSHpark_gerber_drill
- Lista de las piezas a soldar en la placa pongo un PDF independiente BOM que os adjunto al archivo ZIP para descargar de este proyecto
- Un cable micro del USB para la energía y la programación del firmware
- Un adaptador de corriente USB de 5V estándar como desde tu smartphone o encontrar uno en Ebay.
- El panel OLED recibí de ebay, haz clic aquí I2C 2,42 128 x 64 gráfico módulo OLED de blancas (Arduino / PIC / Multi-wii). El corte en el acrílico diseño coincide con el tamaño de este módulo OLED.
- Un DHT22 / AM2302 humedad + temperatura sensor (Ebay es tu amigo...)
- Aprox. 20cm de tira de Adafruit Neopixel RGBW (por lo que incluye W - blanco, mi código se basa en ese hecho). Haga clic aquí. Otros (clones de china) podrían funcionar así, pero te no puedo dar ninguna garantía...
- Una variante de módulo ESP8266 07 (! importante cuando usas mi diseño de PCB). Buscar en Ebay ESP-07 como esta.
Software
- El código se adjunta en el archivo ZIP, también hay algunos librarier con cremallera dentro del archivo zip, necesita instalar en el IDE de Arduino. Como funciona esto puede encontrarse en www.arduino.cc
- Es necesario el IDE de Arduino 1.6.5 con el paquete de Junta de ESP8266 instalado. (1.6.6 y 1.6.7 tenía un problema con ESP8266 en el momento que escribí esto, no sé qué o para qué...)
