Paso 3: Construcción de la hoguera (o marco de Lego)
También he añadido el texto de descripción en cada imagen.

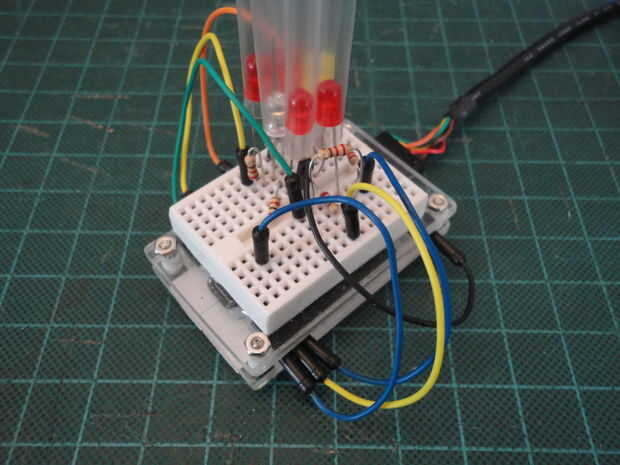

imagen 1. Antes de comenzar a construir la "hoguera", separa el extremo USB del cable FTDI desde el puerto USB de la PC. Pero el extremo del conector FTDI conectado a Arduino. Así que sabemos donde dejar la brecha para cable FTDI.

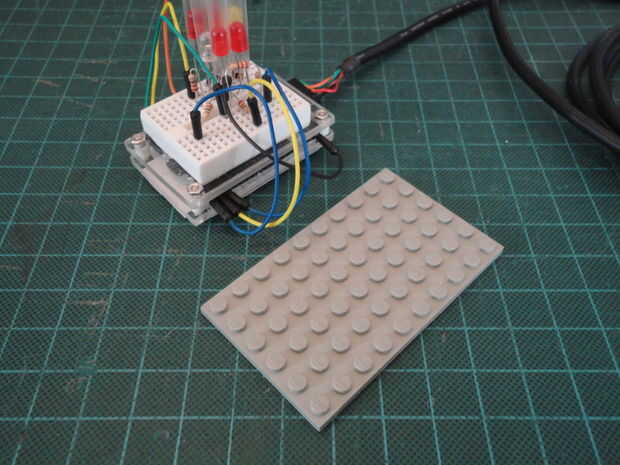

imagen 2-3. Preparar placa de 6 x 10 estándar Lego. Y desliza la placa debajo de la palma Arduino.

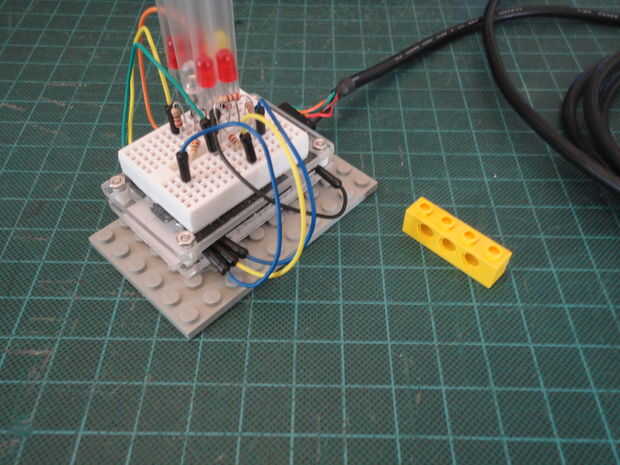

imagen 4. Preparar ladrillos Technic 1 x 4 (#3701, cualquier color)

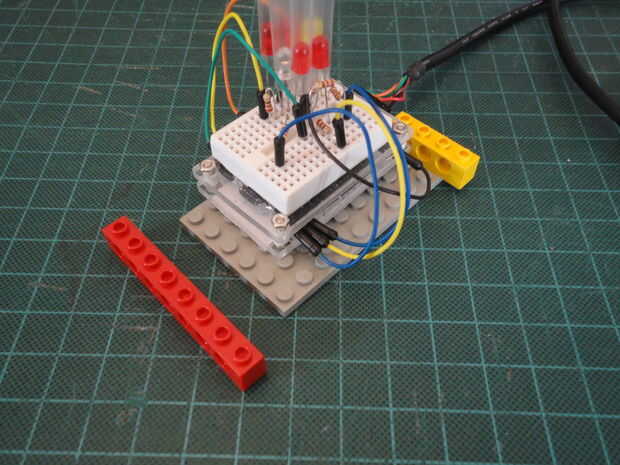

imagen 5. Instalar ladrillos Technic 1 x 4 como se muestra. Preparar ladrillos Technic 1 x 8 (#3702 - cualquier color)

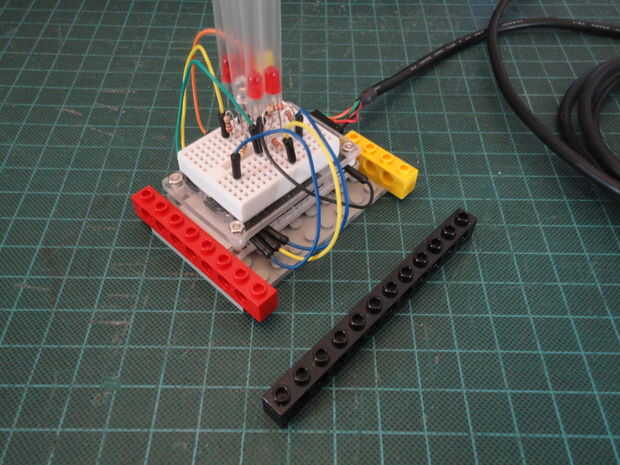

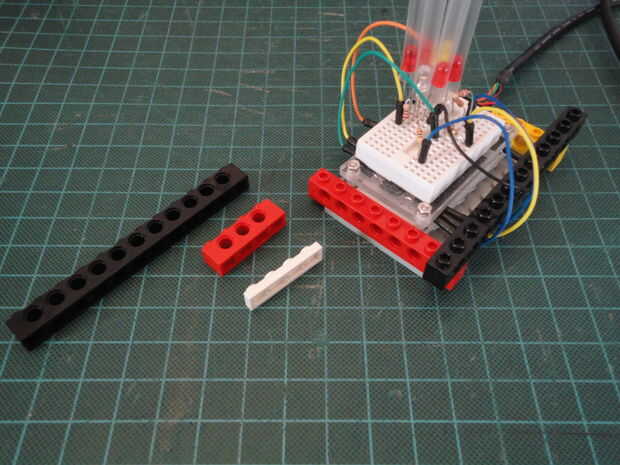

imagen 6. Instalar ladrillos de 1 x 8 como se muestra. Preparar ladrillos Technic 1 x 12 (#3895), 1 x 4 ladrillos Technic (#3701) y la placa estándar de 1 x 4 (#3710 - cualquier color)

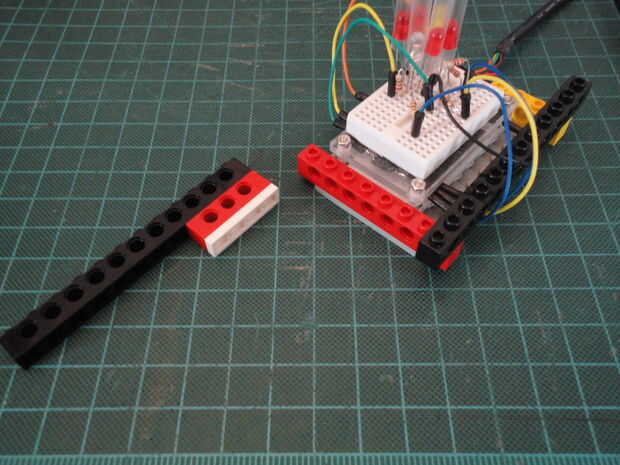

imagen 7. Poner placa de 1 x 4, 1 x 4 ladrillo y ladrillo de 1 x 12 como se muestra.

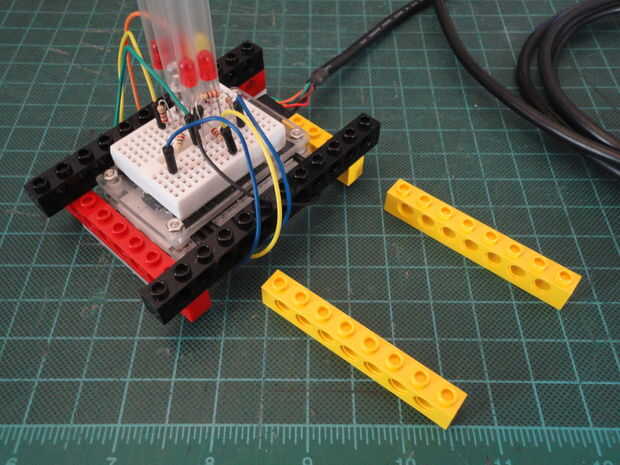

imagen 8. Poner las piezas de montaje anterior como se muestra. Preparar 2 enmiendas a continuación. de ladrillos de 1 x 8 (#3702 - cualquier color)

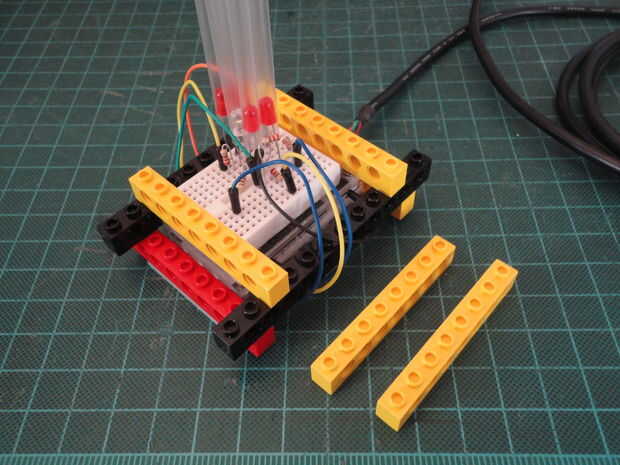

imagen 9. Poner los ladrillos de 1 x 8 encima de ladrillo de 1 x 12 como se muestra. Preparar otros 2 no. de 1 x 8 ladrillos Technic (#3702 - cualquier color).

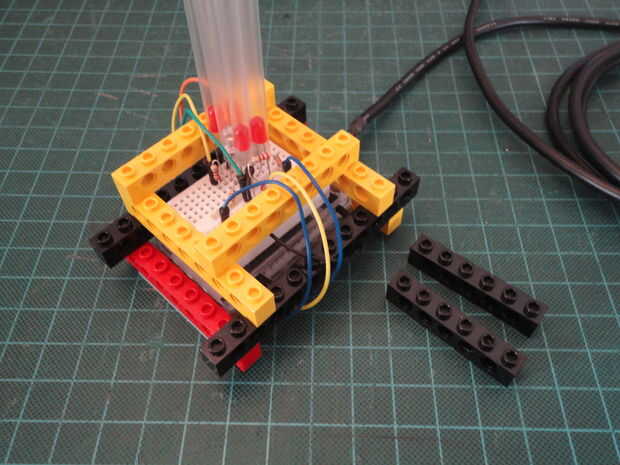

imagen 10. Poner los ladrillos de 1 x 8 sobre el montaje como se muestra. Y preparar 2 núms. 1 x 6 ladrillos Technic (#3894 - negro color)

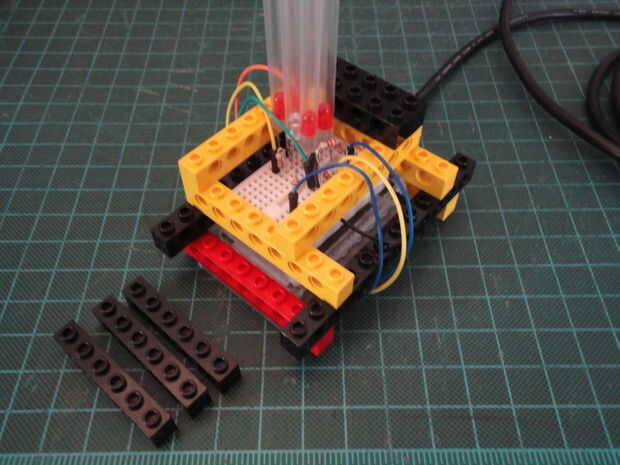

imagen 11. Poner los ladrillos de 1 x 6 como se muestra. Preparar 3 enmiendas. Ladrillos Technic (#3894 - negro).

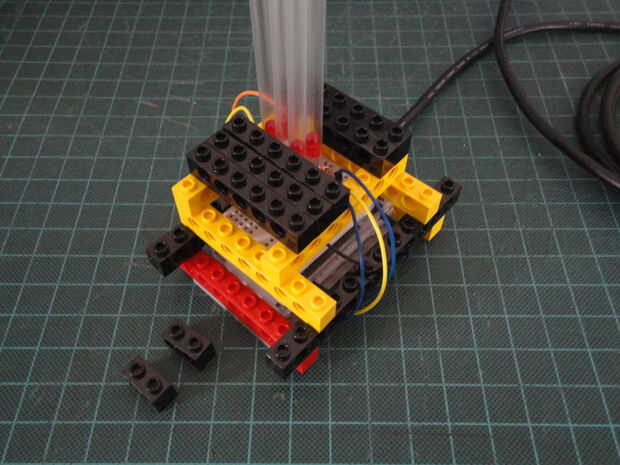

imagen 12. Agrega las 3 enmiendas. negro 1 x 6 ladrillos Technic como se muestra. Preparar 2 núms. 1 x 2 ladrillos Technic (#3004 o #32000 con color de 2 agujeros - negro).

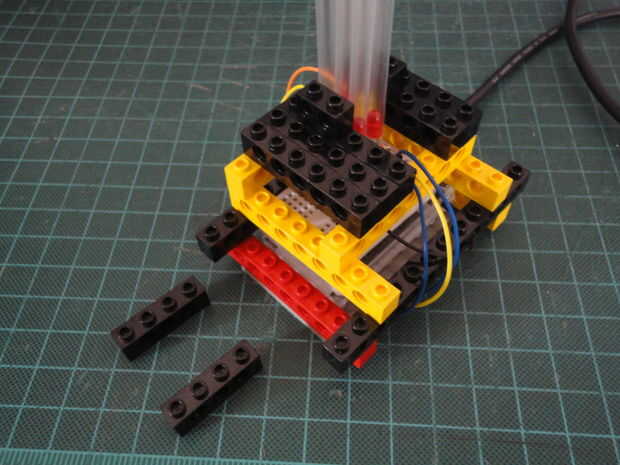

imagen 13. Coloca ladrillos de 1 x 2 como se muestra. Y 2 Nº. de 1 x 4 ladrillos Technic (#3701 - negro)

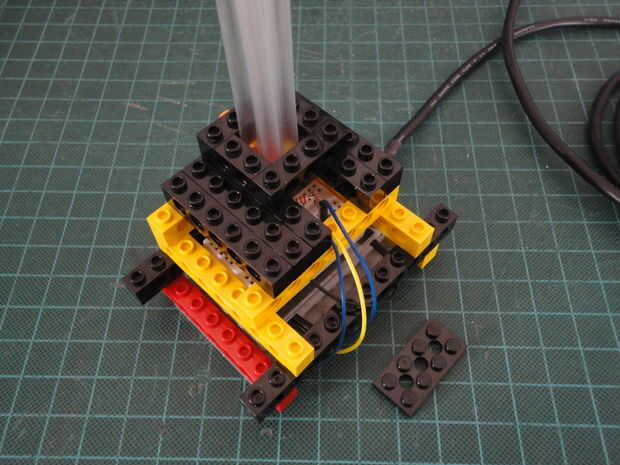

imagen 14. Lugares dos 1 x 4 ladrillos como se muestra. Prepare una placa técnica 2 x 4 (#3709).

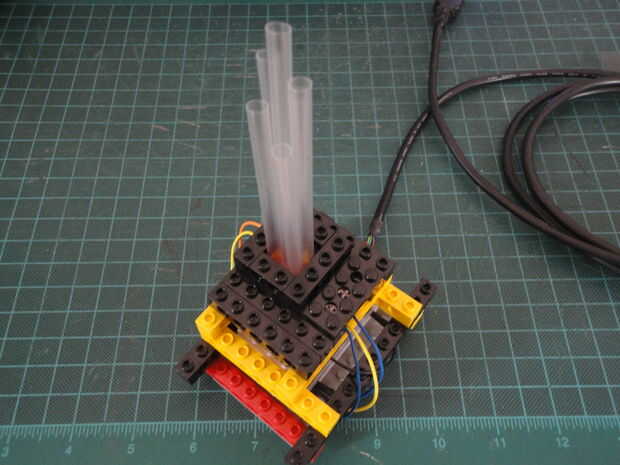

imagen 15. Coloca la placa técnica del 2 x 4 como se muestra.

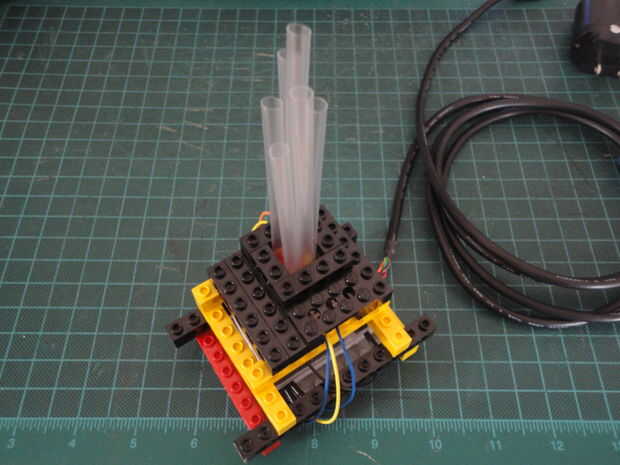

Hemos terminado!
Nota: Puede usar las tijeras para cortar la paja para deseo de longitud después de hacer la prueba como se puede ver la cantidad de luz de LEDs de la pantalla sobre la paja.
