Hilo de corte - internas y externas en torno Myford ML10 (11 / 11 paso)

Paso 11: Montaje Final

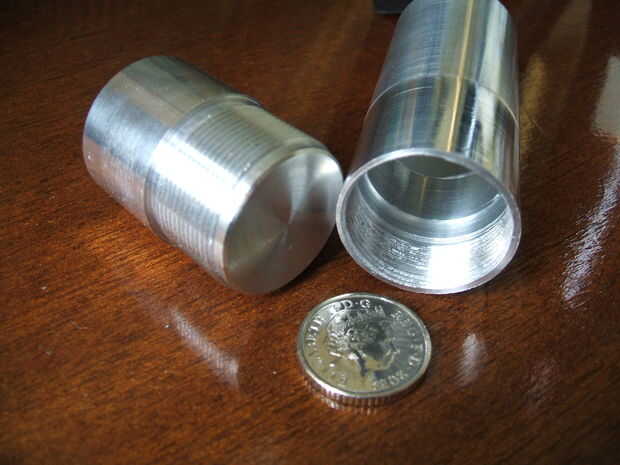

Primer montaje de la barra roscada en el tubo no funciona! Pensé que había dos posibles fallas:

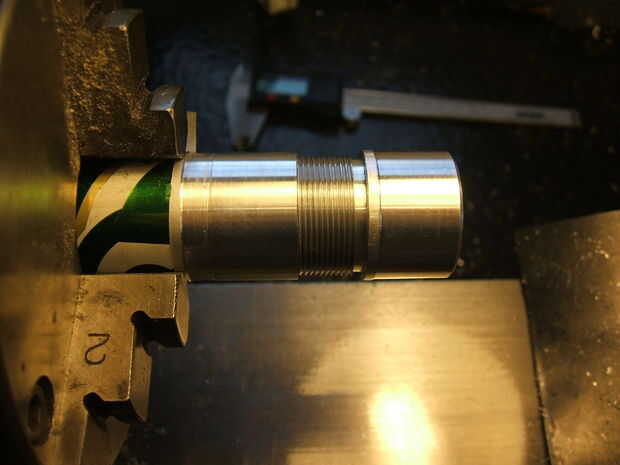

  • Medir a través de los hilos de rosca externos me dio una lectura que era demasiado grande por 0,1 mm o menos. Los hilos de rosca también parecía para ser sin una tapa plana. No muy seguro de cómo esto sucedió! Re-tiraron la barra (no bueno) y me llevó los hilos de rosca por unos 0,1 mm.
  • Había desordenado de participar las tuercas de la mitad en un par de ocasiones que causaron algún dolor al inicio de la rosca interior. Para ayudar a la instalación, despidieron de la relevación de 3mm cortar desde el principio de la rosca interior - y con él, el mal comienzo de hilo que los errores de la tuerca de la mitad.

Esto fue suficiente para atornillar las piezas. No particularmente sin problemas, pero lo suficientemente bien.

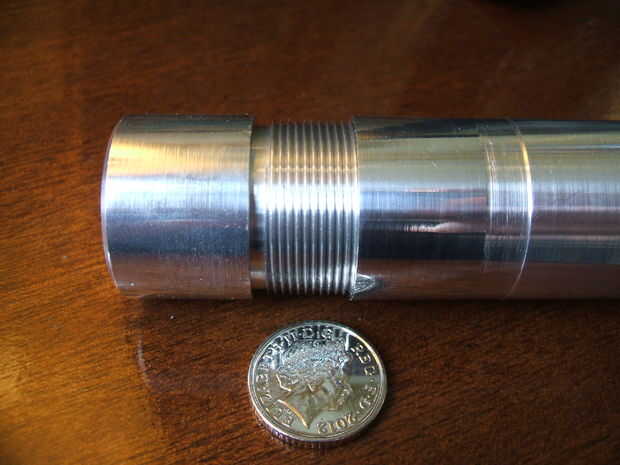

En general, no estaba contento con la calidad del acabado. No tomar un pequeño 'pulido corte' al final de la corte de hilo, y algunos de mis profundidades de corte eran demasiado grandes, estoy seguro. Esto significó que el aluminio tuvo algunas rebabas y un acabado más pobre que yo hubiera querido.

Para mejorar el acabado, me 'lubricar' el hilo con Brasso (metal Polaco - abrasivo ligero) y atornillado/Desenroscar la rosca unas cuantas veces.

Limpieza y engrase las roscas luego a la izquierda un suave como la seda en los hilos de rosca.

En general, creo que las bases son sólidas, pero (como siempre) aprendizaje varios puntos para mi próximo intento!
