Eje de la manija del torno para una Myford ML10

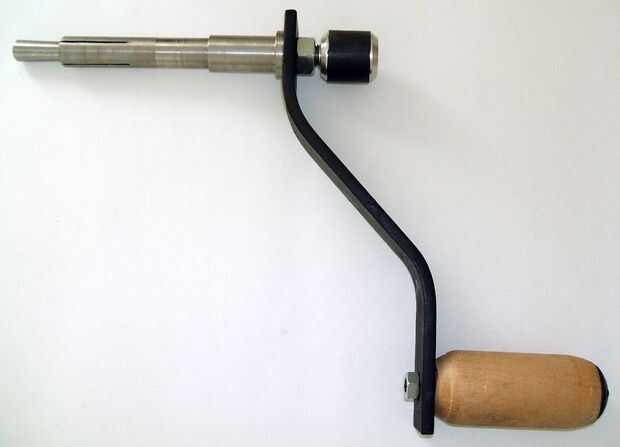

un torno huso manejar es un controlador avanzado que permite la tirada del torno dar vuelta a mano. Se deslizó en el final hueco del husillo y sujeta en su lugar girando una perilla central.

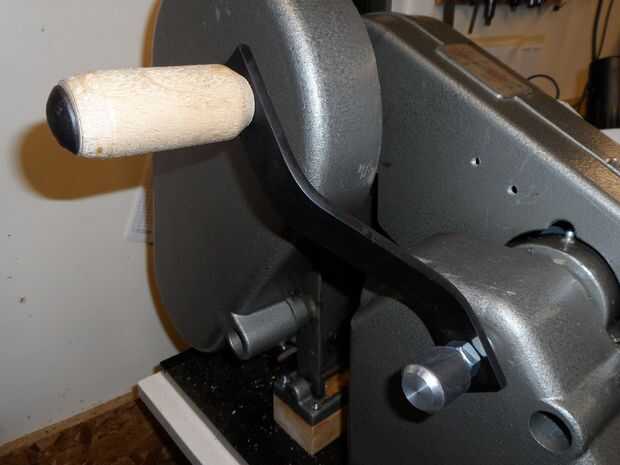

Es particularmente útil cuando hilos de corte en un torno con un grifo o morir en un soporte colocan en el cabezal móvil. Se utiliza cuando una rotación muy lenta y controlada, es necesario. Nunca se debe utilizar bajo poder.

Nombres alternativos son: mandril manija, manija de roscar.

No hay mucho nuevo en mi diseño - hay muchos otros ejemplos disponibles en línea. Sin embargo, era muy satisfecho con el uso de un perno de coche grande como el eje de la manija de madera - cúpula-final parece muy cuidado y el método de fijación roscado es muy rígido. Además, el pomo de aluminio grande funciona muy bien (por suerte) porque cuando use el dispositivo, no necesita ninguna herramienta (como una llave o una llave allen). También, al liberar el dispositivo, el botón es lo suficientemente grande como para golpear con el talón de su mano para liberar el la cuña - otra vez, ninguna herramienta es necesaria.

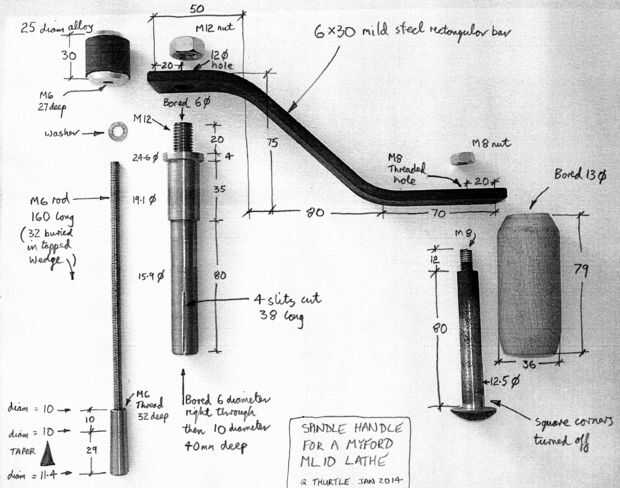

Este Instructable muestra la idea de diseño básico que se rige por los materiales que tenía a mano! Los elementos principales son en acero suave. Los pasos Instructable son en el mismo orden como lo hice:

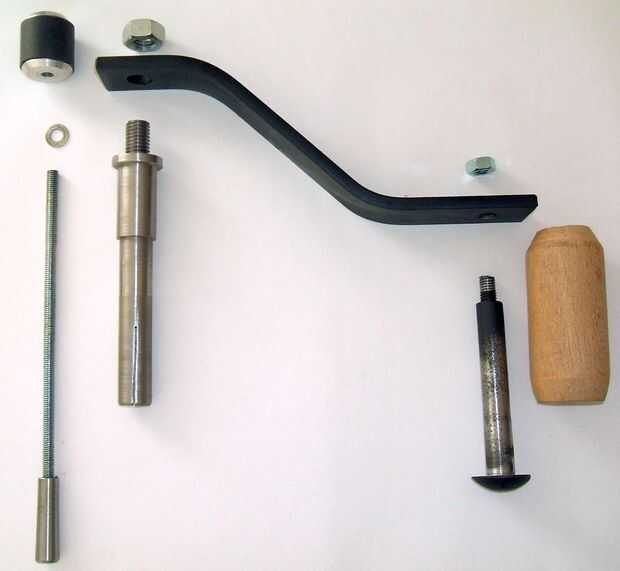

El mandril principal
La cuña
La perilla de
La manivela
El eje de la manija
El mango de madera

Era bastante fácil de hacer. Yo todavía soy un verdadero novato en el torno y hubo poca precisión en la fabricación, pero el resultado final es muy útil.
