Highbeamer LED Mini proyector (5 / 6 paso)

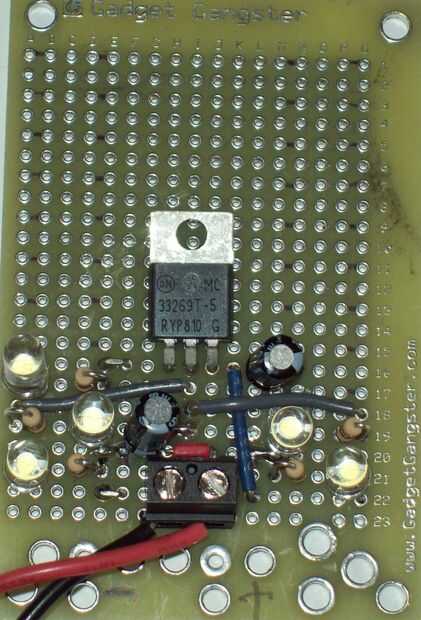

Paso 5: Conectar los LED

Lo último que es el LED. El lado con el cable flat spot corto va hacia el voltaje regulador/interior de la Junta.

LEDs,
A17 - B17,
D19 - E19,
M19 - N19,
A21 - B21,
P21 - Q21
Antes de soldar los LED, conecte su alimentación, para probar los LEDs. Que tenga a mover para iluminarlo, ya que no se sueldan sin embargo. Una vez prueba bien, soldarlos, voltear el tablero y recortar los alambres.

Ahora conecte la fuente de alimentación, positiva a la derecha. Asegúrese de que puede manejar 500ma si veinte todos los LEDs están instalados. Un voltaje menor, menos energía se pierde en el regulador, y el refrigerador funciona. Puede que desee virar abajo del regulador de tensión directamente a la junta con un poco de soldadura a calor Dell si va funcionar a voltajes más altos (o use un disipador de calor).

La zona alta está reservada para LEDs adicionales. Si quieres un proyecto aún más brillante, puede tomar más de LED aquí.
