Para hacer un mini portátil LED kit de lámpara de mesa.
Diseño de dispositivo Plug and Play. Usuario sólo conectar 6 LEDs y 6 pilas.
Para aprender a utilizar Autodesk Inventor profesional y fabricante de Bot - Replicator 2
Divertirse trabajando y aprendiendo en la TechShop.
Procedimiento:
Crear un gran círculo (LED bandeja) de 95 mm de diámetro: uso crear dibujo 2D. Seleccione el plano de referencia. Restricción: Hacen el centro del círculo coincide con el origen.
Saque la bandeja de LED de 7 mm de espesor los LEDs sería hacia abajo y que sobresale de la bandeja de LED. La porción hemisperical de los LEDs sería totalmente fuera de la bandeja de LED. Derecha haga clic en la parte de extrusión extrusión parte propiedad menú. Seleccionado el punto de la esfera roja para entrar en el ángulo (20 grados) de la extrusión. Radio del acuerdo de uso de 3,175 mm para el perímetro de la bandeja de LED.
Crear el centro de la pluma del agujero. Crear un círculo de 8,2 mm de diámetro. Mueva el círculo hacia el origen. El agujero de la pluma es de la pluma con diámetro máximo de 8mm.
Cree LED agujeros creó un círculo alrededor de 10,4 mm de diámetro. Mueve este círculo al eje horizontal del plano de esbozo. Simplemente globo ocular la posición del círculo en la parte 1 como se muestra.
Definir centros de los agujeros de LED. Crea un polígono con 6 lados (hexágono). Para crear un polígono, debe haga clic en 2 puntos de referencia. Utilice origen (también la de LED bandeja central) y el 2 º punto (centro del agujero LED). La razón de hexágono era porque la lámpara es equilibrada con 2, 3, 4 o 6 LEDs.
Hacer agujeros de LED Multipe. Seleccione el principal agujero LED. Seleccione copiar. Seleccione punto de Base haga clic en centro de Master LED agujero luego seleccionar los puntos de destino (las esquinas del hexágono), uno a la vez por 5 veces.

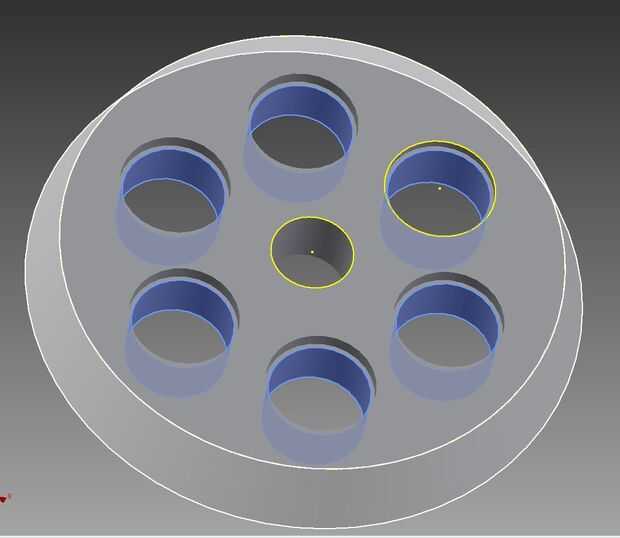

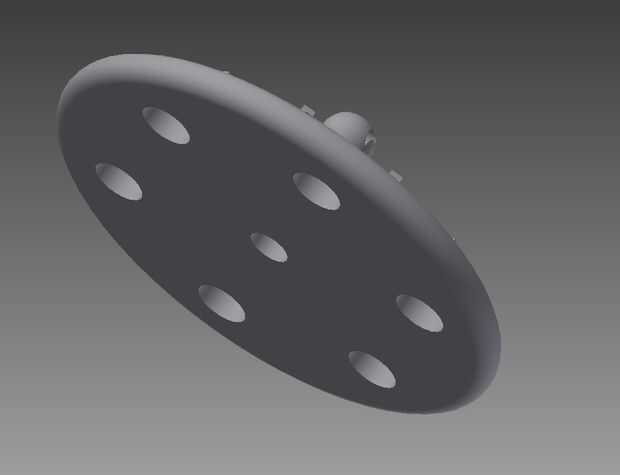

Saca los agujeros de LED. Para extruir los agujeros de LED. Salir del modo de dibujo. Seleccione 10 mm de profundidad o más o bien a través de las opciones. Seleccione cortar.

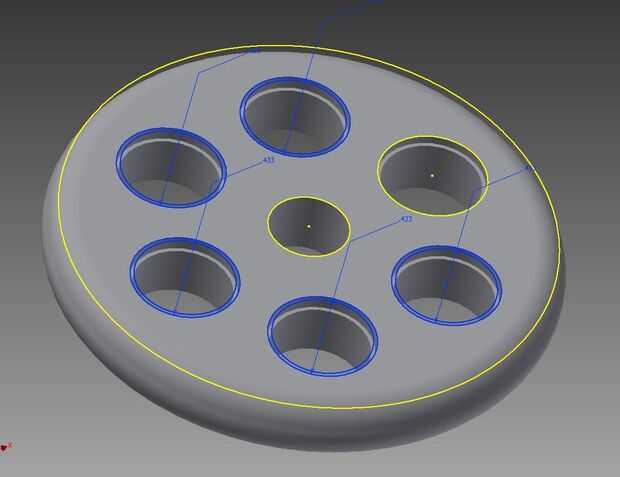

* Crear agujeros de retención: crear círculo de 11,6 mm de diámetro. Mover, copiar y coincide con el centro del agujero LED (concéntricas). Prefiero a mover en lugar de definir restricciones dificultan editar dimensión si hay demasiadas restricciones. De manera similar anterior, copie estos círculos en las 6 esquinas del hexágono.
* Saca retén agujeros. Extruye los agujeros de retención por 1,5 mm de profundidad.

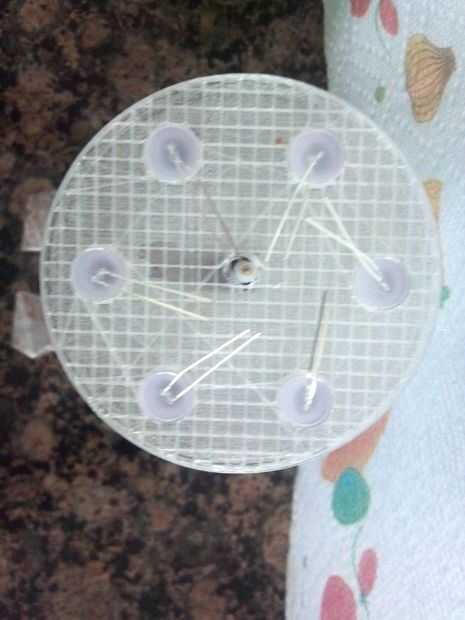

* Tiempo para imprimir prototipo: es el momento de imprimir el 1er prototipo para probar la aptitud de los agujeros de LED.
* Guardar el trabajo: guarda este trabajo y también exporta el archivo STL. Copié el archivo STL a memory stick y se trasladó a los fabricante de Bot duplicador 2 - impresora 3D.

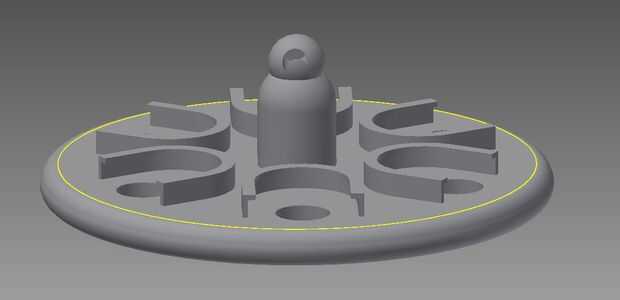

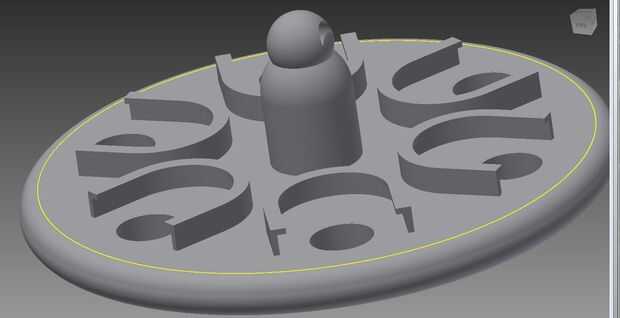

* Crear los titulares de la célula de batería: pilas CR2032 son 20mm de diámetro y 3,2 mm de espesor tiene más poder que el entre las CR20 ** tamaño tamaño baterías. La intención es dispositivo de ROHS (sin plomo). No necesita de ninguna herramienta. Sin soldadura y sin tornillos necesarios. Cr20 ** serie tiene 3.7v. Son populares para hacer "Throwies". No hay resistor en serie es necesario. Sólo los LEDs CR20 * baterías de cinta y tirar el en la oscuridad.

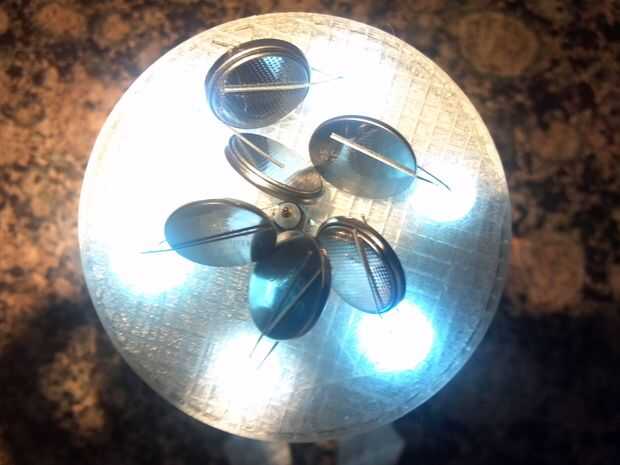

* Impresión prototipo Final: es el momento de imprimir nuestro diseño del prototipo terminado. Si está utilizando diluyente CR20 * baterías, arandelas del espaciador 3D de impresión.
Ideas más juego tiempo divertido.

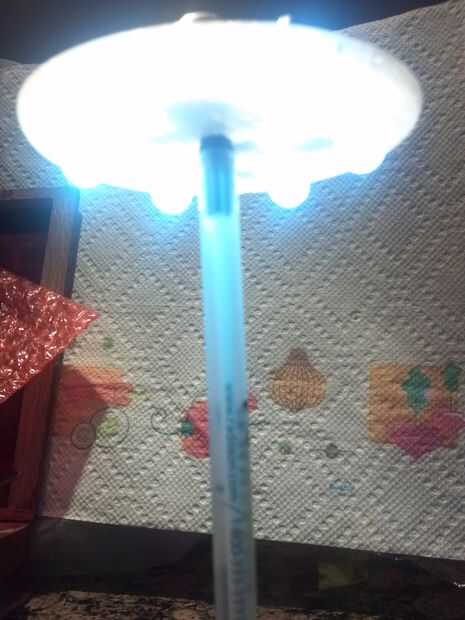

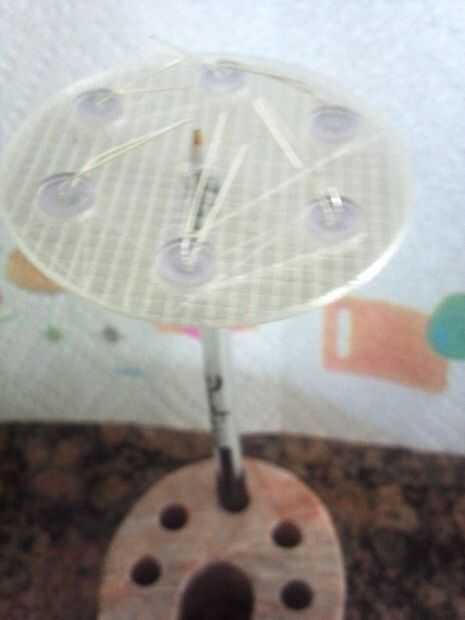

* Este diseño puede utilizar un lápiz y un soporte para lámpara de mesa.
* Se deja a los usuarios diseño interruptor de alimentación y que el cable de la energía podría levantarse desde el poste central.
* El agujero en el centro también podría utilizarse para colgar la lámpara del techo
* Diverso color LEDs podría utilizarse dependiendo de la aplicación. LED 10mm fresco blanco difundido son bueno para la lámpara de lectura. LED 10mm fresco blanco difundido son bueno para lightlings ambiente. 10 m m LED azul difusa son bueno para iluminaciones de ambiente tranquilo.
* 10 m m RGB LED Flash lento podría utilizarse para efectos especiales mezclados colores LED se puede utilizar y sping la bandeja de LED en la oscuridad.
* La aplicación y la diversión es ilimitada.
Gracias por ver mi Instructable les espero guste. Dará a conocer más divertido fotos cada semana. Por favor estén atentos.
Gracias a todos los amigos de TechShop para todos los soportes y TechShop personal
