Reconocimiento de voz con Arduino

Este proyecto es similar a la de mi primer (de correos), pero ahora usar streaming de audio para enviar audio a BitVoicer.

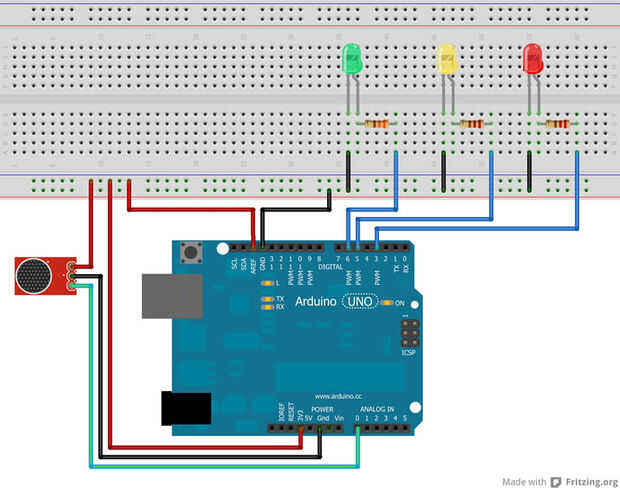

El esquema de fritzing que añadí a este instructable muestra cómo alambré mi placa de Arduino.

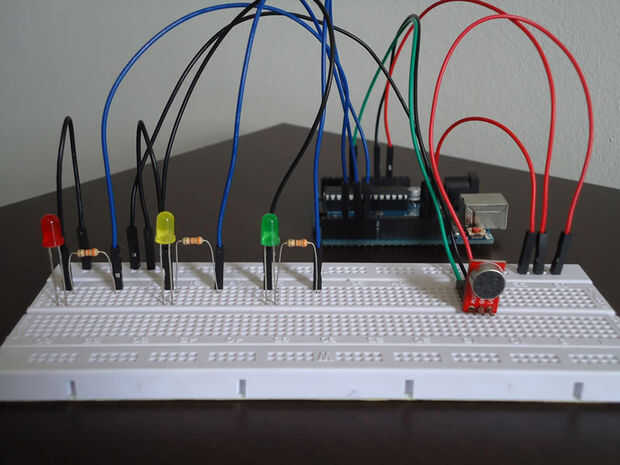

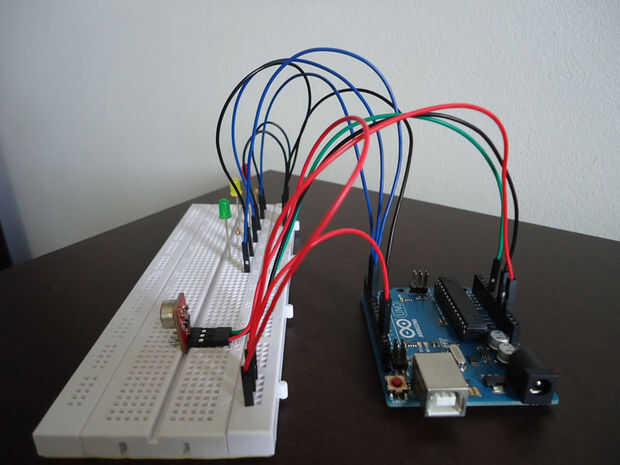

También estoy agregando un par de fotos y un video de YouTube del proyecto.

Por desgracia, el bosquejo que escribí para mi primer post ya no es compatible con la nueva versión de BitVoicer. Aquí está el bosquejo nuevo:

#include < BitVoicer11.h >

Crea una instancia de la clase BitVoicerSerial
BitVoicerSerial bvSerial = BitVoicerSerial();

True si tiendas la herramienta de calibración de Audio Streaming
se está ejecutando
sampleTest boolean = false;
Almacena el tipo de datos obtenido por getData()
tipo de datos byte = 0;
Configura los pines y variables por defecto
pinR int = 3;
int pinY = 5;
pinG de int = 6;
int lightLevel = 0;

void setup()
{
Establece la referencia analógica externa (pin AREF)
¡ ADVERTENCIA! Si nada es conectado al pin AREF,
Esta función debe ser llamada primero. De lo contrario, será
dañar la Junta.
bvSerial.setAnalogReference(BV_EXTERNAL);
Configura el microcontrolador para realizar más rápidos analógicos lecturas
en el pin especificado
bvSerial.setAudioInput(0);
Comienza comunicación serie a 115200 bps
Serial.Begin(115200);
Configura la pinModes
pinMode (pinR, salida);
pinMode (pinY, salida);
pinMode (pinG, salida);
}

void loop()
{
Captura audio y lo envía a BitVoicer si el Audio
Herramienta de calibración de streaming se está ejecutando
Si (sampleTest == true)
{
El valor pasado a la función es el tiempo
(en microsegundos) que la función tiene que esperar antes de
realizar la lectura. Se utiliza para alcanzar sobre
8000 lecturas por segundo.
bvSerial.processAudio(46);
}

Captura audio y lo envía a BitVoicer si el discurso
Reconocimiento está en marcha
Si (bvSerial.engineRunning)
{
El valor pasado a la función es el tiempo
(en microsegundos) que la función tiene que esperar antes de
realizar la lectura. Se utiliza para alcanzar sobre
8000 lecturas por segundo.
bvSerial.processAudio(46);
}
}

Esta función se ejecuta cada vez que los datos en serie están disponibles
en el buffer serial después de un bucle
void serialEvent()
{
Lee el buffer serial y almacena el tipo de datos recibidos
tipo de datos = bvSerial.getData();

Cambia el valor de sampleTest si los datos recibidos fue
el comando de muestreo de arranque/parada
Si (dataType == BV_COMMAND)
sampleTest = bvSerial.cmdData;

Señales motor de BitVoicer de reconocimiento de voz para iniciar
escuchar streams de audio después del estado de engineRunning
fue recibido
Si (dataType == BV_STATUS & & bvSerial.engineRunning == true)
bvSerial.startStopListening();

Comprueba si el tipo de datos es el mismo que el de la
Esquema de la voz
Si (dataType == BV_STR)
setLEDs();
}

Realiza los cambios de LED según el valor de
bvSerial.strData
void setLEDs()
{
Si (bvSerial.strData == "wake")
{
digitalWrite (pinR, LOW);
digitalWrite (pinY, baja);
digitalWrite (pinG, LOW);
digitalWrite (pinR, HIGH);
digitalWrite (pinY, alto);
digitalWrite (pinG, HIGH);
Delay(200);
digitalWrite (pinR, LOW);
digitalWrite (pinY, baja);
digitalWrite (pinG, LOW);
Delay(200);
digitalWrite (pinR, HIGH);
digitalWrite (pinY, alto);
digitalWrite (pinG, HIGH);
Delay(200);
digitalWrite (pinR, LOW);
digitalWrite (pinY, baja);
digitalWrite (pinG, LOW);
Delay(200);
digitalWrite (pinR, HIGH);
digitalWrite (pinY, alto);
digitalWrite (pinG, HIGH);
Delay(200);
digitalWrite (pinR, LOW);
digitalWrite (pinY, baja);
digitalWrite (pinG, LOW);
lightLevel = 0;
}
else if (bvSerial.strData == "sueño")
{
digitalWrite (pinR, LOW);
digitalWrite (pinY, baja);
digitalWrite (pinG, LOW);
digitalWrite (pinR, HIGH);
digitalWrite (pinY, alto);
digitalWrite (pinG, HIGH);
Delay(200);
digitalWrite (pinR, LOW);
digitalWrite (pinY, baja);
digitalWrite (pinG, LOW);
Delay(200);
digitalWrite (pinR, HIGH);
digitalWrite (pinY, alto);
digitalWrite (pinG, HIGH);
Delay(200);
digitalWrite (pinR, LOW);
digitalWrite (pinY, baja);
digitalWrite (pinG, LOW);
lightLevel = 0;
}
else if (bvSerial.strData == "RH")
{
digitalWrite (pinR, HIGH);
lightLevel = 255;
}
else if (bvSerial.strData == "RL")
{
digitalWrite (pinR, LOW);
lightLevel = 0;
}
else if (bvSerial.strData == "YH")
{
digitalWrite (pinY, alto);
lightLevel = 255;
}
else if (bvSerial.strData == "YL")
{
digitalWrite (pinY, baja);
lightLevel = 0;
}
else if (bvSerial.strData == "GH")
{
digitalWrite (pinG, HIGH);
lightLevel = 255;
}
else if (bvSerial.strData == "GL")
{
digitalWrite (pinG, LOW);
lightLevel = 0;
}
else if (bvSerial.strData == "ALLON")
{
digitalWrite (pinR, HIGH);
digitalWrite (pinY, alto);
digitalWrite (pinG, HIGH);
lightLevel = 255;
}
else if (bvSerial.strData == "ALLOFF")
{
digitalWrite (pinR, LOW);
digitalWrite (pinY, baja);
digitalWrite (pinG, LOW);
lightLevel = 0;
}
else if (bvSerial.strData == "más brillante")
{
Si (lightLevel < 255)
{
lightLevel += 85;
analogWrite (pinR, lightLevel);
analogWrite (pinY, lightLevel);
analogWrite (pinG, lightLevel);
}
}
else if (bvSerial.strData == "más oscuro")
{
Si (lightLevel > 0)
{
lightLevel-= 85;
analogWrite (pinR, lightLevel);
analogWrite (pinY, lightLevel);
analogWrite (pinG, lightLevel);
}
}
otra cosa
{
bvSerial.startStopListening();
bvSerial.sendToBV ("ERROR:" + bvSerial.strData);
bvSerial.startStopListening();
}
}

El esquema de la voz de BitVoicer usé puede descargarse de: http://www.justbuss.xpg.com.br/BitVoicerTest2.zip (tienes que tener el BitVoicer instalado para poder abrirlo).

Ahora quiero controlar algunas cosas (luces y ventilador celling) en casa. Sugerencias son bienvenidas.
