HestiaPi - termostato inteligente abierto (2 / 8 paso)

Paso 2: Configuración rápida (para los fabricantes experimentados)

Para aquellos que sólo quieren seguir esta guía. El resto que quieren todos los detalles, visite el siguiente paso.

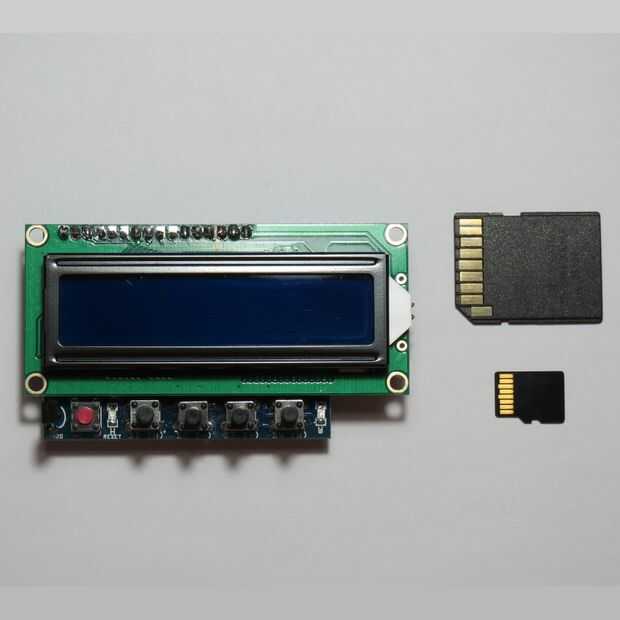

Tarjeta MicroSD de 4GB

Descargar primero el archivo de imagen y escriba en la tarjeta (instrucciones)

Una vez que todo está hecho, dejar la tarjeta a un lado y hacia el escudo de HestiaPi.

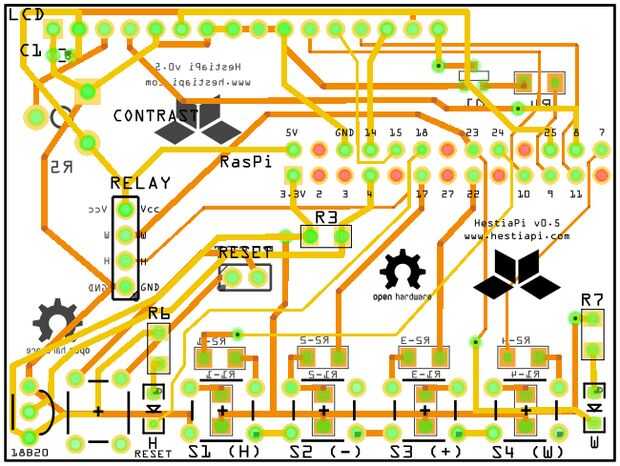

Escudo de HestiaPi

Archivo del PWB de doble cara (GitHub) en formatos PDF, Gerber y SVG (formatoFritzing , más info aquí)

PDFde la lista de componentes.

Montar

  1. Inserte la tarjeta SD dentro RasPi

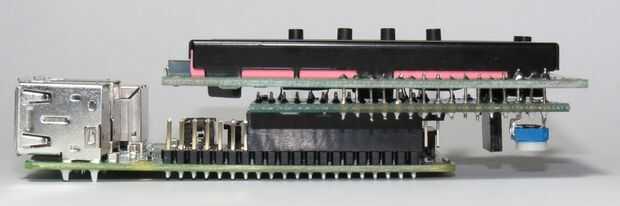

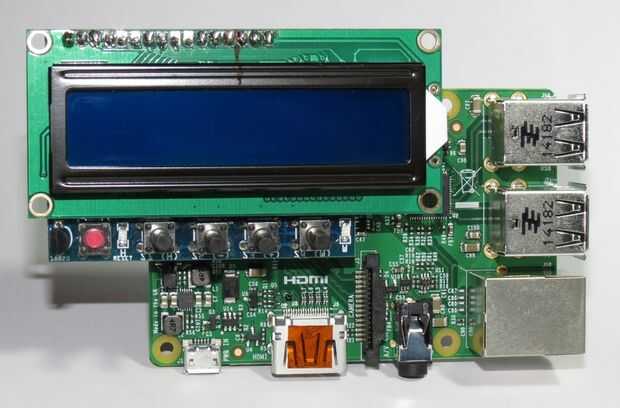

  2. Empuje el protector de HestiaPi en el RasPi alineando los pernos primeros primero (pin1 y pin2)

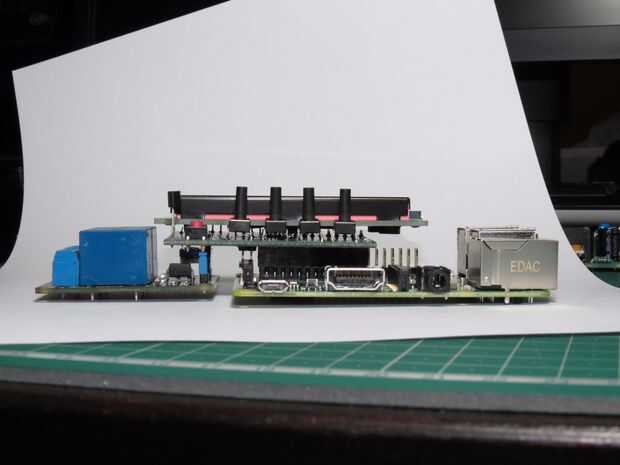

  3. Empuje el módulo de relé para encajar en su lugar con el escudo de la HestiaPi * a
  4. Conecte el dongle del USB WiFi
  5. Conexión de la alimentación
  6. Espere a que arranque
  7. Encontrar de HestiaPi IP (ver siguiente paso si no sabes cómo)
  8. Abra su navegador esta IP

* Tenga en cuenta que la función de reajuste requiere un encabezado hembra 2 pines para soldar en frambuesa Pi (en modelos A +, B + y B2).

Hemos omitido el cableado en su casa como si no sabes cómo hacerlo usted mismo es mejor para todos dejar a un profesional o alguien que conoce. El módulo de relés ofrece dos relés de contacto de conmutación libre de tensión independientes para que decidir lo que es mejor para usted.
