Paso 1: Proyecto pasos

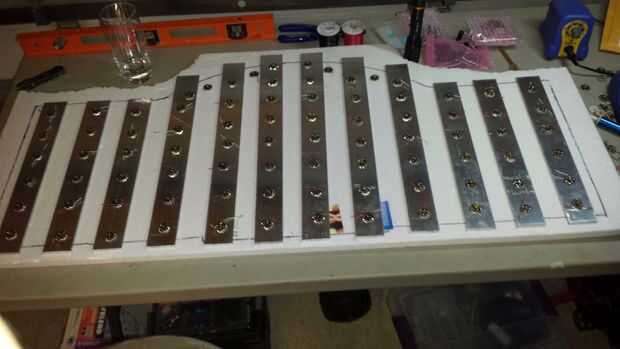

He trazado la forma de la encimera en un pedazo de espuma y sirva de guía para las tiras de aluminio. En mi caso las tiras son capaces de extender de un lado del fregadero a la orden. Una vez que las tiras fueron presentadas he puesto los LEDs, que yo previamente había soldado los cables en. Consejo: Para soldar es más fácil si los LEDs no están ya en el disipador de calor como disipadores de calor absorben el calor y hará que sea difícil obtener suficiente calor en el LED.

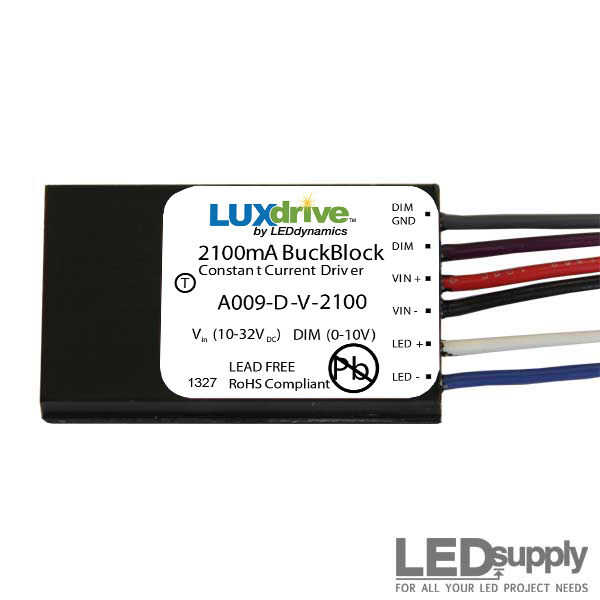

Cableado: Como se mencionó en la introducción hay 6 LEDs en serie en cada tira. Así que las conexiones son de positivas a negativa entre cada LED. Para obtener información sobre el cableado, consulte aquí. Y en cada extremo los cables positivos y negativos todos atados juntos y correr a la salida del controlador LED. Debe haber 6 positivos y 6 negativos y esta es la parte paralela del circuito - 6 cuerdas paralelas de 6 LEDs en serie! Lavar, enjuagar, repetir del lado opuesto de la pila.

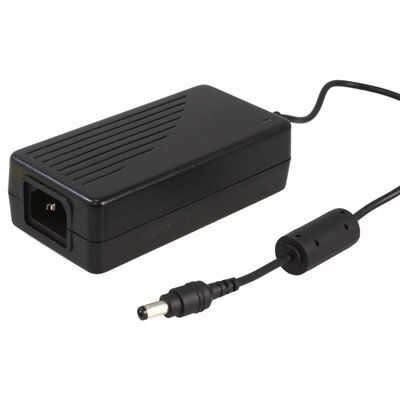

Para completar el circuito de la fuente de alimentación conmutada que convierte el 110 VCA a 24VCC debe conectarse a cada conductor. Hecho!
De montaje: Cada fregadero es diferente, pero obviamente hubo un montaje de los tiras, drivers y fuente de alimentación que no están en la foto, pero que requieren consideración.
