Oldie pero Goodie!

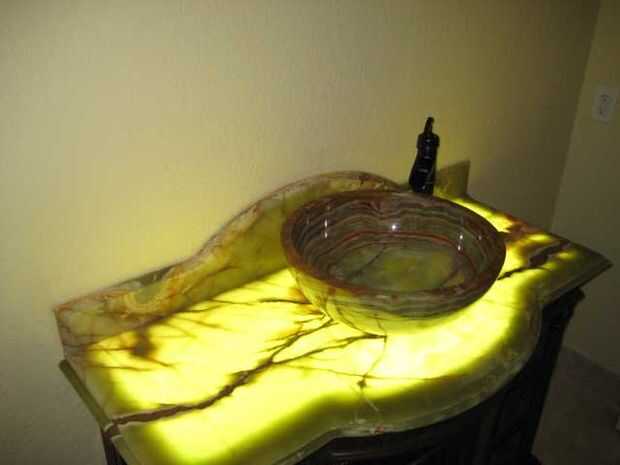

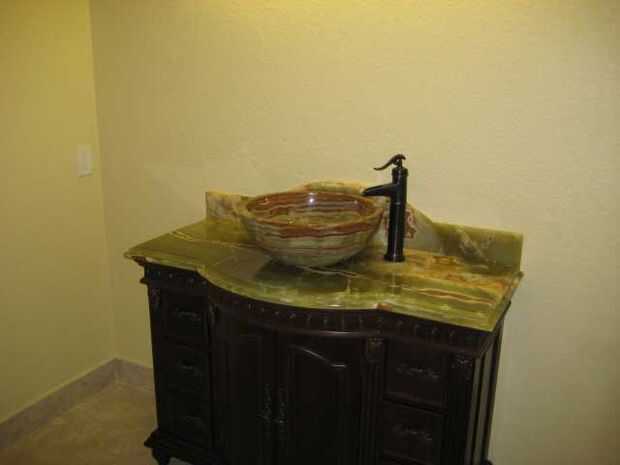

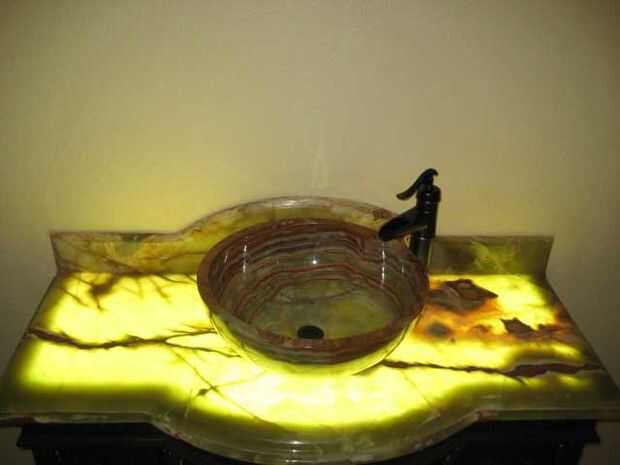

Lo que parece para siempre hace uno de nuestra vanidad tapas y trucadas ahora las imágenes y pensé sería tapar el proyecto para cualquier persona que quieran hacer lo mismo! Porque es tan viejo algunos de los artículos no están disponibles, pero hice mi mejor para proporcionar enlaces a los materiales que he usado o los materiales que podrían sustituir lo que utilicé. En general fue bastante barato, no pasó mucho tiempo y mi esposa le encanta. ¡ Gana!
¡Buena suerte!
Materiales:
- LED: Una de las razones que el proyecto era barato era porque compré LED a la venta. Las que usé son mayores Luxeon, que ya no están disponibles, pero en realidad ahora solo miraba en el mismo lugar que consiguió ésos y encontré una en mucho LED Luxeon más nuevos, más eficientes y más brillante por $3.99 aquí; es probablemente lo que yo usaría si hice el proyecto. Otra consideración sería realmente barato Tiras de LED, pero otra vez tenía estos LEDs los usé.
- Disipador de calor: También poner alrededor era un montón de aluminio que corté en tiras para disipadores de calor. El aluminio fue aproximadamente 1/8" de espesor y proporciona un enfriamiento adecuado para los LEDs. Verás a continuación en la información de la energía que cada LED se está ejecutando alrededor 350mA o alrededor de 1 watt - tanto no refrigeración es realmente necesario. Los chicos con que trabajan recomiendan sobre cuadrados de 3 pulgadas de disipador por watt. Si usted no tiene un disipador térmico o desea más información llame al LEDSupply o retirada su página de disipador de calor LED aquí.
- Epoxi: Usé algunos Ártico plata térmica Epoxy para montar los LEDs. Proporciona a la mejor transferencia de calor termal, seca en 15 minutos y es fácil de trabajar. También conseguí de LEDsupply.
- Potencia: La configuración de circuito que usé fue 6 cuerdas paralelas de 6 LEDs en serie en cada cadena. Por lo tanto, necesitaba 24Vdc entrada para cubrir la caída de tensión directa de 6 LEDs en serie y utilicé un 2100mA BuckBlock LED controladorde salida de corriente constante. La corriente de salida de 2100mA obtiene dividida por el número de cadenas paralelas (6 en este caso), así, cada conjunto de 6 termina consiguiendo aproximadamente 350mA (2100/6). Copié esta puesta a punto para el otro lado de la pileta. La fuente de alimentación para convertir 110Vac usé fue este uno, que es de 100 vatios (suficiente para cubrir los aproximadamente 72 vatios utilizados por los LEDs). Y, como he dicho 2 2100mA BuckBlocks.
- Alambre: Para hacer las conexiones entre el LED y la fuente de alimentación utiliza 24 AWG alambrecalibre.
Herramientas necesarias:
- Corte de sierra o cuchilla que puede cortar aluminio
- Soldadura y soldadura
- Peladores de alambre
