Heavy Duty de litio Cargador Solar USB 2.0 (2 / 11 paso)

Paso 2: USB y circuitos de litio

Controlador de carga de litio

Las baterías de litio se encuentran en más gadgets de alta tecnología. Ellos suponen un potente en un tamaño pequeño y precio asequible. La desventaja es que puede ser inestables. Como todas las baterías las baterías de litio utilizan una reacción química para almacenar y liberar energía. A diferencia de una batería AA cuando una batería de litio tiene problemas, tiene problemas. En ocasiones incendios han dado como resultado, aunque viendo cómo hay miles de millones de gadgets de litio por ahí y muy pocos incendios, el riesgo es muy pequeño. (Pensar que la próxima vez un teléfono celular va en el bolsillo.)

Para asegurarse de que el litio es seguro estamos utilizando un controlador de carga de litio. Algunas variaciones de este se encuentran en cada gadget con litio. El regulador se asegura que la batería está recibiendo el voltaje exacto que necesita para cargar. También previene la sobrecarga y bajo carga de la batería. Esto es algo que es muy esencial para nuestro proyecto.

El circuito también puede decirnos cuando la batería está cargada hacia arriba. Un LED rojo en el tablero nos indica que la batería se está cargando. Un LED azul nos indica cuando la batería está llena.

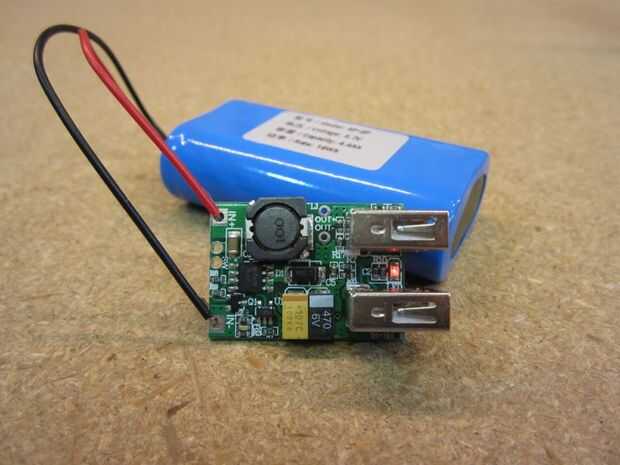

Circuito USB

Por lo general hay dos maneras de hacer un circuito solar. Uno debe tener un voltaje muy alto y caer hasta los 5V necesarios para USB. La otra es tomar una tensión más baja y aumentar hasta USB.

Nuestra batería de litio sólo pone a 3.7V y no es suficiente para cargar un dispositivo USB. Nuestro circuito USB actúa como un pequeño transformador, mediante una bobina de alambre para aumentar la tensión hasta 5V. Obtenemos un voltaje más alto sacrificio de amperaje. Encontrarás un circuito similar dentro de cualquier dispositivo que utiliza una batería de litio y salidas de energía del USB.

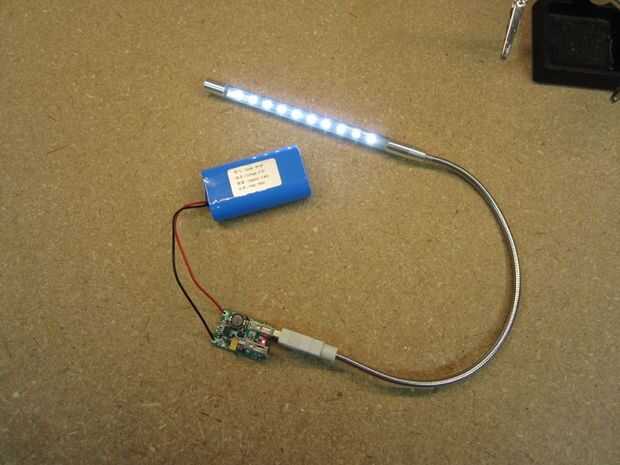

Hay muchos circuitos en el mercado, pero este es una bestia. Tiene una salida nominal de 3A que se comparte a través de dos puertos USB. Gracias a la batería de litio, detrás de ella que somos capaces de alcanzar velocidades iguales a cualquier adaptador de pared de carga, así como cargar aún más gadgets hambriento de poder.

En este caso nuestro circuito puede salida 3A de poder compartido a través de ambos puertos USB. Que significa que puede cargar dos gadgets a la vez, y ambos gadgets tendrá 1.5A de la energía. El estándar USB adaptador de pared o computadora de escritorio salidas alrededor de 1A y portátiles de 0.5A.
