Heavy Duty de litio Cargador Solar USB 2.0 (11 / 11 paso)

Paso 11: El final

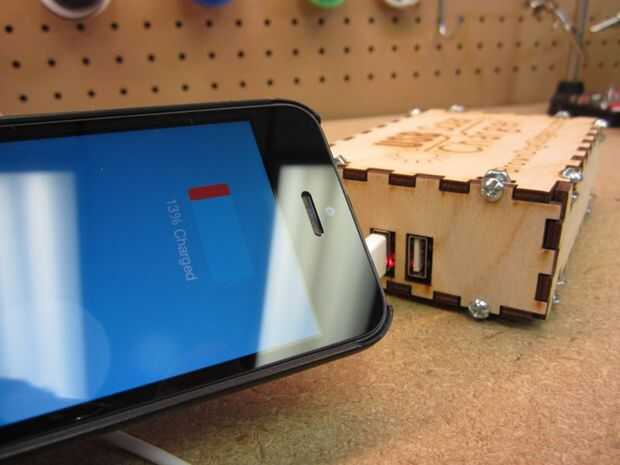

Ahora debe ser 100% hecho con este proyecto y puede empezar a carga hasta gadgets a la izquierda y derecha.

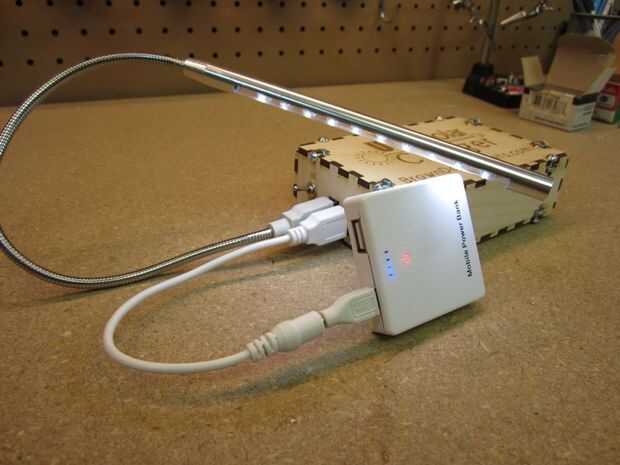

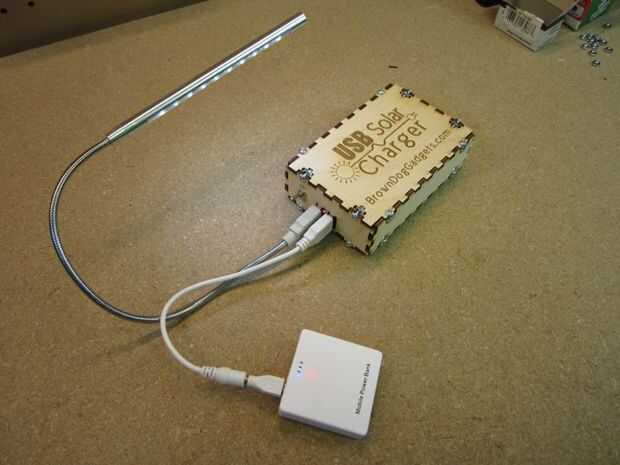

Notas sobre el funcionamiento: se puede ver el color del LED de regulador de carga a través del orificio del conector de barril. No es una gran solución, pero funciona. Podría láser cortar algún plástico transparente para la parte superior si esto te molesta. El circuito USB tiene un LED que está siempre encendido. Mientras que este LED se llevará semanas y usar la batería, es por eso tienen el interruptor de palanca. Si te has sentido el impulso, podría ser meta todos y use este cargador para cargar un cargador, como se ve en la foto de arriba.

Este cargador es aproximadamente agradable de un cargador que puede hacer por sí mismo. Es más o menos lo mismo que la mayoría mediados gama comercial cargadores en partes y operación. El doble de alto amperaje USB salidas hacen que sea una versión mucho mejor que la mayoría de los proyectos DIY, que típicamente sólo 500mA de salida y la grande de la célula solar permite la carga directa y carga rápida de la batería interna.

Cuando viene a él, este es el tipo de proyecto de DIY que usted podría tomar camping o mantener en su ventana para la carga diaria de tus gadgets. Si realmente querías carne, podría meter en una batería de 6600mAh y utilizar dos células solares de un 1,6 de la salida, sólo depende de sus necesidades.

Tengo este kit disponible en mi sitio web y viene con un láser de corte de caja de madera. También tengo un más básico Solar cargador de USB 2.0 Kit si usted es nuevo en la necesidad de soldar o simplemente un proyecto de Ciencias sencillo. Si eres alguien que no quiere hacer un cargador, pero con uno, he desarrollado y fabricado varios solares USB plegable. Estos son más o menos lo que mis clientes y amigos aficionados intentaban hacer, pero estaban haciendo un trabajo muy pobre al hacerlo.
