Hardware analógico universal Testbench (14 / 16 paso)

Paso 14: Fabricación del Hardware

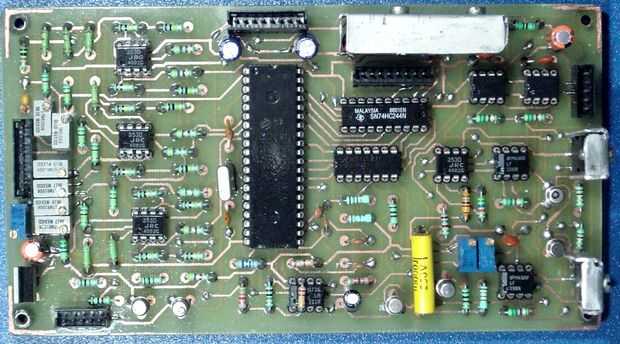

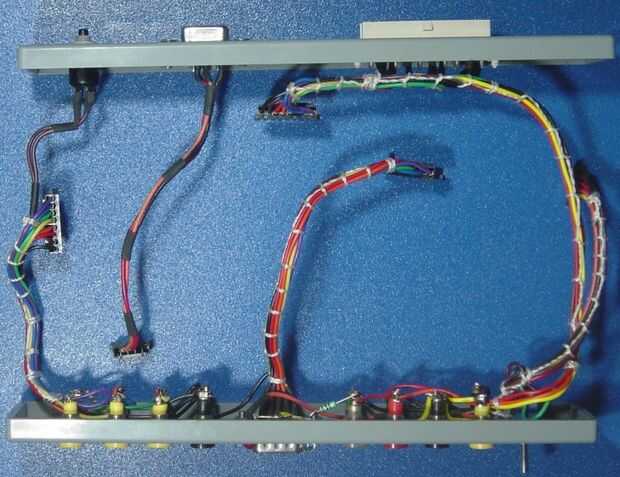

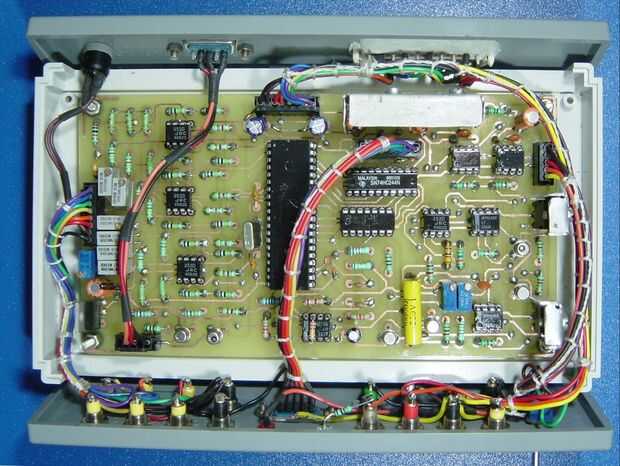

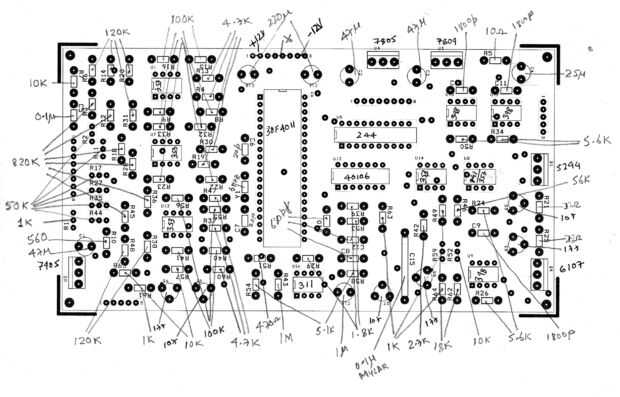

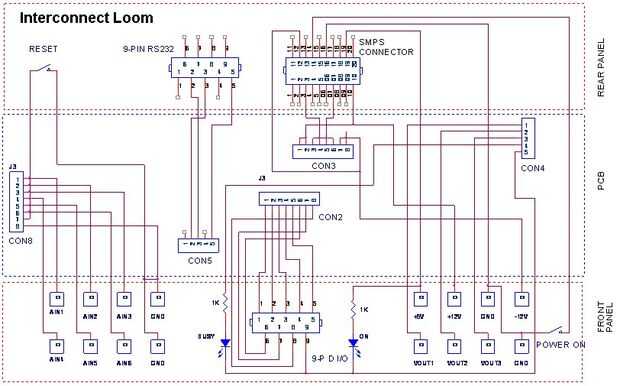

Las imágenes muestran los detalles de fabricación de la unidad de ATE.

La placa fue fabricada por el método de transferencia de toner usando la impresión archivos pcb.pdf 1:1 en formato A4 tamaño de papel.

También se proporcionan los archivos PCB Gerber junto con la documentación y software

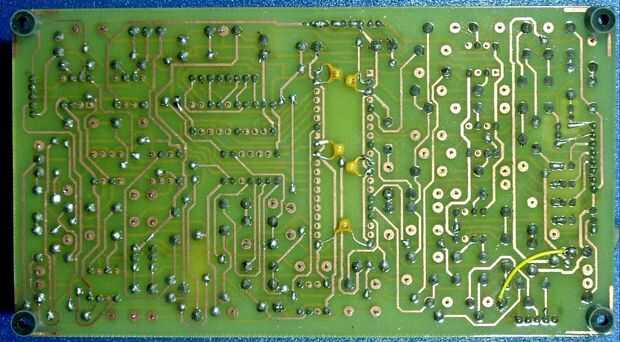

Vista de PCB inferior de Nota:

• La adición de 0.1uF condensadores de by-pass en el microcontrolador DSPIC30F4011 de la fuente
• Un puente para el - 2.5V salida de 7905 a R61 suministro final. El otro extremo de la R61 es conectado al colector de Q6.
