Hardware analógico universal Testbench (11 / 16 paso)

Paso 11: Prueba de circuitos digitales

Pruebas pueden llevarse a cabo en 'Modo automático' en circuitos digitales 'Lógica combinatoria' o 'Lógica secuencial' estableciendo hasta el digital de 4 bits de salida usando los datos de 'Duda' para proveer entradas al circuito bajo prueba y leyendo nuevamente los datos digitales utilizando 'estruendo' para mostrar los datos de entrada de 4 bits.

Existe ninguna restricción sobre el uso de las salidas analógicas y también pueden analizarse simultáneamente así circuitos de mixto Analógico/Digital entradas analógicas.

Demostración:

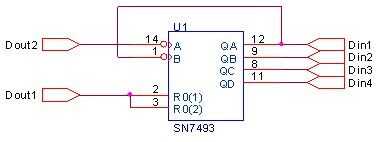

Prueba de circuito digital está ilustrada con una SN7493, 4 Bit Binary Counter ejemplo:(Screen 1).

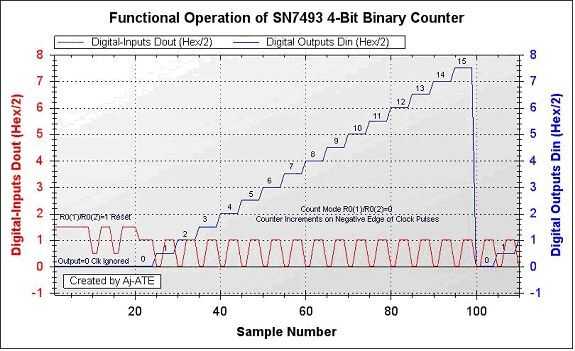

R0 (1) & R0 (2) conectado a Dout1, se mantiene alta (Reset del contador) y dos pulsos negativo que va se alimentan en Dout2. Dout1 entonces se establece en bajo (cuenta) y se alimenta una serie de pulsos negativo que va en el Dout2. Din1 que se observa la salida de 4 bits. (Pantalla 2).

Texto adicional se puede Agregar a la imagen guardada con un editor gráfico.

La secuencia de sincronización muestra que la salida del contador está en Reset para R0(1)/R0(2) = 1 y en el modo de conteo para R0(1)/R0(2) = 0. Los incrementos de contador en cada borde negativo del reloj de entrada.
